Реферат



Изобретение относится к испытательной технике и может быть использовано для .испытаний объектов при нагружении их статическими или динамическими нагрузками. Целью изобретения является повьппение точности испытания путем распределения нагрузки по поверхностги испытуемого объ(2кта в соответствии с заданным за- - коном. Устройство содержит опору I для установки на ней испытуемого объекта 2, обойму 3 с размещенными в ней стержнями 4, эластичную прокладку в виде отдельных частей 5, установленных с зазором друг относительно друга, и пуансон 6, один торец которого взаимодействует с нагружателем 7, а другой взаимодействует с упругой прокладкой и имеет профиль, соответствующий эпюре распределения испытательной нагрузки. 1 ил. с SS С/) С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИ Х

РЕСПУБЛИН

45 А1 (l9) (Ю (512 4 01 К 3/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3734492/25-28 (22) 13.02.84 (46) 15 ° 06.86. Бюл. ¹ 22 (72) А.А. Багдасарьян, П.Б. Пилипенко и П.П. Сергиенко (537 620.173.25(088 ° 8) (56) Авторское свидетельство СССР № 599190, кл. Q Ol И 3/08, 1973. (54) УСТРОЙСТВО ДЛЯ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ (57) Изобретение относится к испытательной технике и может быть использовано для .испытании объектов при нагружении их статическими или динамическими нагрузками. Целью изобретения является повышение точности испытания путем распределения нагрузки по поверхности испытуемого объекта в соответствии с заданным за- " коном. Устройство содержит опору 1 для установки на ней испытуемого объекта 2, обойму 3 с размещенными в ней стержнями 4, эластичную прокладку в виде отдельных частей 5, ус" тановленных с зазором друг относительно друга, и пуансон 6, один торец которого взаимодействует с нагружателем 7, а другой взаимодействует с упругой прокладкой и имеет профиль, соответствующий эпюре распределения испытательной нагрузки, 1 ил.

Изобретение относится к испытательной технике и может быть использовано для испытания объектов при нагружении их статическими или динамическими нагрузками.

Целью изобретения является повышение точности испытаний путем распределения испытательной нагрузки по нагружаемой поверхности испытуемого объекта в соответствии с заданным законом. формула изобретения

Составитель Ю. Махов

Техред В.Кадар Корректор Е.Сирохман

Редактор Н. Швыдкая

Заказ 3281/43 Тираж 778 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

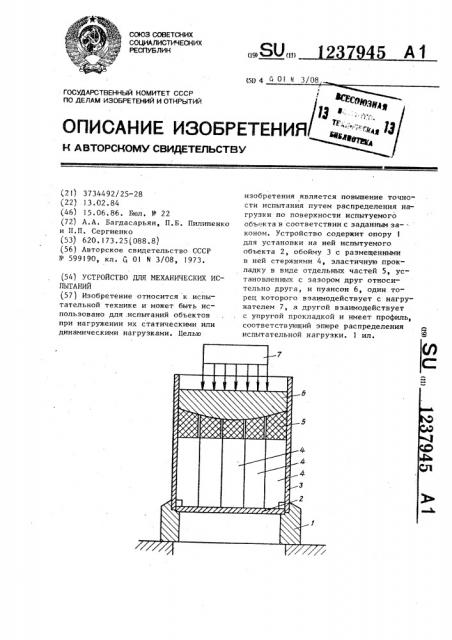

На чертеже схематически изображено.описываемое устройство для механических испытаний.

Устройство содержит опору 1, на которую устанавливается испытуемый объект 2, обойму 3 с размещенными в ней стержнями 4, эластичную прокладку в виде отдельных частей 5, установленный на нее пуансон 6, один торец которого взаимодействует с силовозбудителем 7, а другой — с прокладкой и имеет профиль, соответствующий эпюре заданного распределения, испытательной нагрузки.

Устройство работает следующим образом, На опору 1 устанавливают испытуемый объект 2, например панель. Размещают на нем обойму 3 со стержнями

4, упругой прокладкой иэ частей 5 и пуансоном 6. На наружный торец пуансона 6 воздействуют усилием с помощью силовоэбудителя 7. При этом нагрузка передается на испытуемый объект посредством стержней 4 и упругой прокладки из отдельных частей 5 так, что эпюра распределения ее по поверхности испытуемого объекта соответствует

37945 2 профилю торца пуансона 6, взаимодействующего с упругой прокладкой.

Выполнение прокладки из отдельных частей 5, установленньгх с зазором

5,цруг относительно друга, предотвращает появление на торцах, взаимодействующих с прокладкой стержней 4, усилий, перпендикулярных направлению испытательного усилия и способных снизить точность испытания иэ-за наличия трения по боковым поверхностям стержней при использовании сплошной прокладки.

Устройство для механических испытаний, содержащее опору для размещения испытуемого объекта, силовозбудитель„ обойму с размещенными в ней стержнями, одни торцы которых предназначены для взаимодействия с испытуемым объектом, и эластичную прокладку, взаимодействующую с другими торцами стержней, о т л и ч а ю— щ е е с я тем, что, с целью повышения точности испытаний путем распределения испытательной нагрузки по нагружаемой поверхности испытуемого объекта. в соответствии с заданным

30 законом, оно снабжено взаимодействующим одним своим торцом с силовозбудителеы пуансоном, другой торец которого взаимодействует с эластичной прокладкой и имеет профиль, соответствующий эпюре заданного распределения испытательной нагрузки, а прокладка выполнена иэ нескольких установленных с зазором друг относительно друга частей, каждая иэ которых взаимодействует с торцом одного из стержней.
