Реферат



Изобретение относится к импульсной технике. Может использоваться в медицинских электронных приборах, г. с к 4 например электростимуляторах органов дыхания. Цель изобретения - расширение функциональных возможностей, достигается путем расширения диапазона скважности пачек импульсов и снятия. требований на синхронность управляющего сигнала с тактовыми импульсами. Для этого в формирователь введены переключатель 7 и дополнительный D- триггер 5. Кроме того, формирователь содержит шины тактовых импульсов 1, управляющего сигнала 2, выходную 8, счетчик импульсов 3, основной триггер 4, элемент ИЛИ 6. Скважность формируемь х пачек импульсов регулируется переключателем. Длительность пачки импульсов может формироваться в течение всего периода управляющего сигнала. 2 ил. а S -о с R / 1 J п ю со сх to о

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 H 03 К 3/64

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Ч ""

К ABTGPCHOMV СВИДЕТЕЛЬСТВУ @ (21) 3775325/24-21 (22) 02.08.84 (46) 15.06.86. Бюл. В 22 (71) Отделение Всесоюзного научно-исследовательского. института электромеханики (72) В.И.Глухов (53) 621.374.2(088.8) (56) Авторское свидетельство СССР

У 873393, кл. Н 03 К 3/64, 1980.

Хоровиц П и др. Искусство схемотехники. M. "Мир", 1983,т. 1, с. 592, рис. 8.79 д. (54) ФОРМИРОВАТЕЛЬ БАЧЕК ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике. Может использоваться в медицинских электронных приборах, „„SU„„12382 jI 0 А 1 например электростимуляторах органов дыхания. Цель изобретения — расширение функциональных возможностей, достигается путем расширения диапазона скважности пачек импульсов и снятия требований на синхронность управляющего сигнала с тактовыми импульсами.

Для этого в формирователь введены переключатель 7 и дополнительный 9триггер 5. Кроме того, формирователь содержит шины тактовых импульсов 1, управляющего сигнала 2, выходную 8, счетчик импульсов 3, основной триггер 4, элемент ИЛИ 6. Скважность формируемых пачек импульсов регулируется переключателем. Длительность пачки импульсов может формироваться в течение всего периода управляющего сигнала. 2 ил.

С:

1238

Изобретение относится к импульсной технике и может быть использовано в различных устройствах, для функционирования которых требуется формирование пачек импульсов, например, в измерительной технике, в импульсных генераторах, в том числе в меди: цинских электронных приборах - электростимуляторах органов и тканей, а. именно электростимуляторах дыхания. 1

Целью изобретения является расширение функциональных возможностей устройства sa счет расширения диапазона скважности пачек импульсов и снятия требования на синхронность управляющего сигнала с тактовьв и им» пульсами.

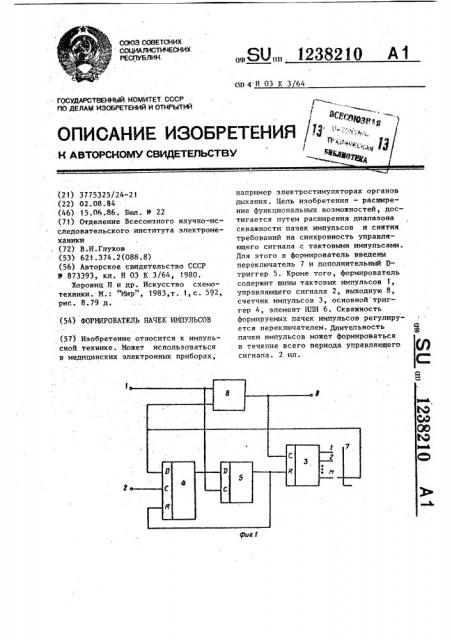

На фиг. приведена функциональная схема формирователя пачек импульсов; на фиг. 2 - временные диаграммы работы устройства.

Формирователь пачек импульсов содержит шину 1 тактовых, импульсов, шину 2 управляющего сигнала, счетчик

3 импульсов, основной 4 и дополнительный 5 триггеры, элемент. ИЛИ 6, переключатель 7 и выходную шину 8.

С-вход триггере 4 соединен с шиной управляющего сигнала 2, а выходс D-входом триггера 5, С-вход которого соединен с шиной 1 тактовых импульсов и с первым входом элемента

ИЛИ 6, второй вход которого соединен с D-входом триггера 4 и через переключатель 7 - с выходами счетчика импульсов 3, R-вход триггера 4 сое- Зз динен с выходом триггера 5 и с входом сброса счетчика 3 импульсов, а . выход элемента ИЛИ 6 соединен со, счетным входом счетчика.3 импульсов и выходной шиной 8.

Устройство работает следуняцим образом.

В исходном состоянии (момент времени до t ) на выходе счетчика 3 импульсов, к которому подключен пере45 ключающий контакт переключателя 7 (в данном случае и-й выход) - состояние логической "1" устанавливающее через элемент ИЛИ 6 на выходной шине

8 устройства также состояние логичес- о кой "1". При этом íà R-входе триггера 4 и входе сброса счетчика 3 импульсов — состояние логического "О".

С приходом положительного перепада управляющего сигнала (фиг. 2а) в момент времени t на С-вход триггера

4 состояние логической "1" c D-входа (на Р"вход поступает с п-го выхо210 2 да счетчика нмнульсов 3 через переключатель 7) передается на его выход и на D-вход триггера 5. Первый положительный перепад тактовых импульсов (фиг. 2б) поступающий с шины тактовых импульсов на С-вход триггера 5 (t,),ïåðåäàåò состояние логической ",1" с Р-входа на выход триггера 5 (фиг. 2в), и на входы установки нуля триггера 4 и счетчика Э импульсов и устанавливает на их выходах состояние логического "0". Состояние логического "0" с п-го выхода счет- . чика 3 импульсов (фиг. 2г) через переключатель 7 поступает на второй вход элемента ИЛИ 6 и разрешает прохождение тактовых импульсов через первый его вход на выходную шину

8 устройства (фиг. 2д).

Следуняций положительный перепад тактовых импульсов в момент времени

t поступая на С-вход триггера 5,передает состояние логического "0" с выхода триггера 4 на выход триггера

5. Состояние логического "0" на входе установки нуля счетчика 3 импуль« сов разрешает его работу, т.е. заполнение емкости счетчика 3 импульсов импульсами с выхода элемента ИЛИ 6 по счетному входу данного счетчика.

Отрицательный перепад в момент t поступая с шины управляющего сигнала

2 на С-вход триггера 4, не влияет на его состояние. При заполнении емкости счетчика 3 импульсов т.е. при появлении на и-м выходе состояния логической "1" это состояние через переключатель 7 поступает .на второй вход элемента ИЛИ 6 (момент и ) и запрещает прохождение тактовых импульсов элемент ИЛИ 6, и устройство переходит в исходное устойчивое состояние. С приходом положительного перепада управляняцего сигнала в момент t6 процессы повторяются. Формирователь пачек импульсов пропускает на выходную шину 8 целые тактовые импульсы.

Заподнение счетчика импульсов 3 (момент t на временной диаграмме) может происходит как на уровне логической "1"., так и на уровне логического "О" управляющего сигнала и зависит от положения переключающего контакта переключателя 7, который при подключении к младшим разрядам счетчика Э импульсов уменьшает время (младший разряд выхода счетчика импульсов 3-1-й старший - n-й),т.е. ye) Ф э.

Составитель В.Потапов

Редактор Л.Повхан Техред M.Õîäàíè÷ Корректор С.черни

Заказ 3302/56 Тираж 816 Подписное.ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.113035, Москва, Ж-35, Раушская наб ., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

3 12382 коряется время заполнения счетчика 3 импульсов.Скважность формируемых пачек импульсов регулируется при помощи переключателя.Дпительность пачки импульсов может формнреваться в течение всего периода управляющего сигнала, так как уровень логического "0" стирает емкость счетчика импульсов, а стирается она только после прихода положительного перепада уп- О равляющего сигнала.

Формула изобретения

Формирователь пачек импульсов, со" 15 держащий триггер, тактовый вход которого соединен с шиной управляющего сигнала, счетчик импульсов и элемент

10 4

ИЛИ, первый вход которого подключен к шине тактовых импулысов, .а выход соединен с выходной шиной, о т л ич а ю шийся тем, что, с целью расширения функциональных возможностей, в него введены переключатель и дополнительный триггер, D-вход которого соединен с выходом основного триггера, К-вход которого подключен к выходу дополнительного триггера и входу сброса счетчика импульсов, :,выходы которого через переключатель асединены с D-входом основного .триггера и вторым входом элемента ИЛИ, первый вход которого подключен к С-входу дополнительного триггера, а выход элемента:. ИЛИ соединен со счетно входом счетчика импульсов.
