Устройство для приема сигналов с угловой модуляцией

Устройство для приема сигналов с угловой модуляцией

Иллюстрации

Показать все

Реферат



Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи, радиовещания и радиоуправления. Повьппается помехоустойчивость приема при высоких отношениях сигнал/шум. Устройство содержит преобразователь 1 широкополосного сигнала в узкополосный. полосовой фильтр (Ф) 2, узкополосный Ф 3, детектор 4, выходной усилительный блок 5, инвертирующий усилитель (НУ) 6 и анализатор шума (АШ) 7. Работа устройства основана на эффекте крмпандирования (сжатия-расширения ) индекса угловой модуляции путем формирования дополнительной противофазной составляющей Несущей, регулируемой по амплитуде в зависимости от отношения сигнал/шум на вы-, ходе устройства, и подмешивания ее к нерегулируемой составляющей, выделяемой узкополосным Ф 3, и к основному сигналу, отфильтровываемому полосовым Ф 2,Компандирование осуществляется в компандере индекса, включающего полосовой Ф 2, узкополосный Ф 3 и ИУ 6, коэффициент усиления которого регулируется управляющим напряжением АШ 7. Цель достигается введением ИУ 6 и АШ 7. 1 ил. i (Л 1C со 00 1C Од

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 Н 04 L 27/14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМЪГ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТМЙ (21) 3832451/24-09 (22) 25.12.84 (46) 15.06.86. Бюл. У 22 (71) Специальное конструкторское бюро Бердского радиозавода (72) В.Е.Дроздецкий (53) 621.394.62(088.8) (56) Кантор Л.Я. и др. Помехоустойчивость приема ЧМ сигналов. М.: Связь, 1977 с. 23-35.

Авторское свидетельство СССР

В 175089, кл. Н.04 В 1/10, 1963, (54) УСТРОЙСТВО ДЛЯ ПРИЕМА СИГНАЛОВ

С УГЛОВОЙ МОДУЛЯЦИЕЙ (57) Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи, радиовещания и радиоуправления. Повышается помехоустойчивость приема при высоких отношениях сигнал/шум. Устройство содержит преобразователь i широкополосного сигнала в узкополосный, „„SU„„238260 A 1 полосовой фильтр (Ф) 2, узкополосный Ф 3, детектор 4, выходной усилительный блок 5, инвертирующий усилитель (ИУ) 6 и анализатор шума (АШ)

7. Работа устройства основана на эффекте компандирования (сжатия-расширения) индекса угловой модуляции путем формирования дополнительной противофазной составляющей несущей, регулируемой по амплитуде в зависимости от отношения сигнал/шум на вы" ходе устройства, и подмешивания ее к нерегулируемой составляющей, выделяемой узкополосным Ф 3, и к основному сигналу, отфильтровываемому полосовым Ф 2,Компандирование осуществляется в компандере индекса, включающего полосовой Ф 2, узкополосный

Ф 3 и ИУ 6, коэффициент усиления которого регулируется управляющим напряжением АШ 7. Цель достигается введением ИУ 6 и Alll 7. 1 ил.

1238260

Изобретение относится к радиотехнике и может быть использовано в системах радиосвязи, радиовещания и радиоуправления.

Целью изобретения является повы- 5 шение помехоустойчивости приема при высоких отношениях сигнал/шум.

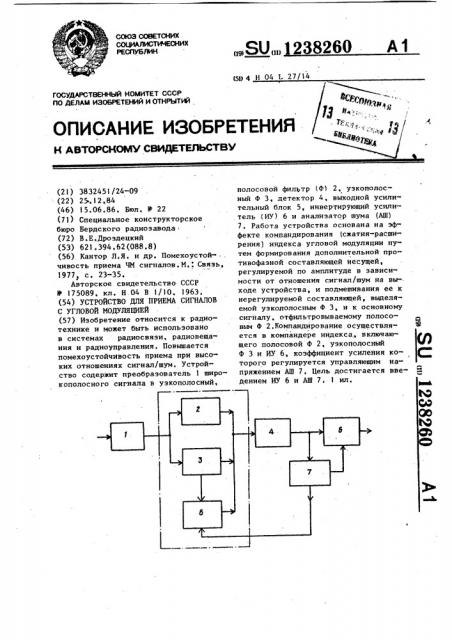

На чертеже изображена структурная электрическая схема предложенного

10 устройства.

Устройство для приема сигналов с угловой модуляцией содержит преобразователь,1 широкополосного сигнала в узкополосный, полосовой фильтр 2, узкополосный фильтр 3, детектор 4, 15 вы1одной усилительный блок 5, инвертирующий усилитель 6, анализатор

7 шума.

Устройство работает следующим образом.

Принцип работы устройства основан на эффекте компандирования (сжатия — расширения) индекса угловой модуляции путем формирования допол25 нительной противофазной составляющей несущей, регулируемой по амплитуде в зависимости от отношения сигнал/ шум У, и подмешивания ее к нерегу-. лируемой составляющей, выделяемой узкополосным фильтром 3, к основному сигналу, отфильтровываемому полосовым фильтром 2. Компандирование осуществляется в компандере индекса (КИ), включающем полосовой фильтр 2, узкополосный фильтр 3 и инвертирующий 35 усилитель 6.

В исходном состоянии, соответствующем области средних отношений сигпум HB входе f „= Р Р„„„коэффициент передачи КИ равен единице. 40

При этом регулирующее напряжение несущей, выделенное узкополосным фильтром 3., равно нулю, а следовательно, не оказывает влияния на исходный индекс угловой модуляции, т.е. 45 ш ш (1с=1) .

При изменении условий приема в худшую сторону (pg, p, ) уровень шумов на выходе детектора 4 увеличивается, что приводит к уменьшению коэффициента усиления инвертирующего усилителя 6, уровня инвертируемой противофазной составляющей несущей, а следовательно, к увеличению результирующего напряжения несущей, В результате индекс угловой модуляции уменьшается m =k, m (k„< 1), что

4 эквивалентно уменьшению эффективной ширины спектра сигнала

П=2Я(1+а), где П вЂ” ширина спектра сигнала;

Я вЂ” верхняя модулирующая частота.

Это приводит к снижению порога помехоустойчивости, т. е. повьш ению отношения сигнал/шум на выходе (1 „,„), при значениях .отношения сигнал/шум на входе (p Ä ) меньше порогового (P ð ). Выигрыш пр при прочих равных условиях пропорционален степени уменьшения m, т.е. величине 1/k.

В противоположном случае, когда р „ превышает Р вырабатываемое анализатором 7 шума напряжение, воздействуя на инвертирующий усилитель 6, увеличивает его коэффициент усиления, а следовательно, и индекс угловой модуляции.(за счет уменьшения результирующего напряжения несущей).

При этом пропорционально увеличивается и отношение сигнал/шум на выходе; детектора 4, асимитотически стремясь (в области. p ))p ) к веВЫЛ KP личине

P =Р+гО 1g(k,/k,), / где k ) I .

Выигрыш в отношении сигнал/шум определяется вторым членом этого уравнения, пропорционален величине 1 /k). Так, при k(=O,S и k =2 о =p -p =12 дБ.

Г ых A 3

Формула изобретения

Устройство для приема сигналов с угловой модуляцией, содержащее преобразователь широкополосного сигнала в узкополосный сигнал, выход которого соединен с входом полосового фильтра и с входом узкополосного фильтра, выход которого объединен с выходом полосового фильтра, детектор, выход которого соединен с первым входом выходного усилительного блока, о т л и ч а ю щ е е с я тем, что, с целью повышения помехоустойчивости приема при высоких отношениях сигнал/шум, в него введены инвертирующий усилитель и анализатор шума, первый выход которого соединен с управляющим входом инвертирующего усилителя, сигнальный вход которого подключен к дополчпСоставитель О. Геллер

Редактор М.Келемеш Техред М.Ходанич

Корректор О.Луговая

Тирам 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий!

)3035, Москва, %-35, Раушская наб., д. 4/5

Заказ 3306/59

Произвол,ственно-полиграфическое предприятие, г, У кгород, ул, Проектная, 4 тельному выходу узкополосного фильтра, выход которого. объединен с выходом ннвертирукнцего усилителя и подкпвчен к входу детектора, выход

1238260 ф которого соединен с входом анализатора шума, второй выход которого соединен с вторым входом выходного усилительного блока.
