Реферат



Класс ф8 а,. 4

¹ 12383

ПЯТЙ ИТ tlR l4306PETEH N t

О ПИСАНИЕ жидкостного уплотнения для осевой гидравлической турбины.

К патенту Д. А, Лебедева, заявленному 31 мая 1928 года. (эаяв. свид. № 28418).

0 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 года.

Предмет патента.

-6

Тин. «Печатный Тртнь.

С. А»

В предлагаемом изобретении, касающемся жидкостного уплотнения для осевой гидравлической турбины, применены наполненная ртутью кольцевая цилиндрическая камера, неподвижно прикрепленная к направляющему аппарату и цилиндрическая стенка, наглухо закрепленная на рабочем колесе и погруженная в вышеуказанную камеру.

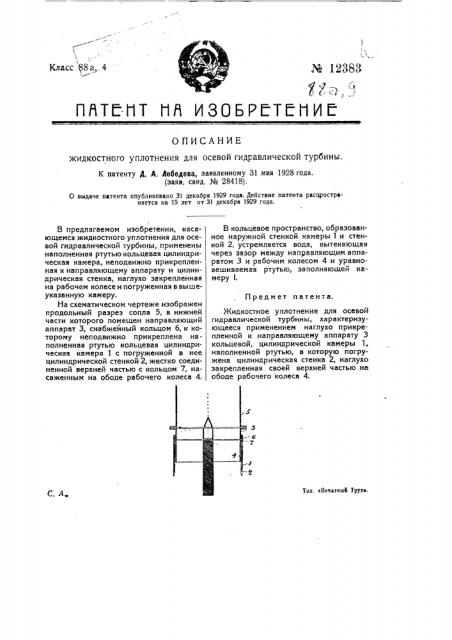

На схематическом чертеже изображен продольный разрез сопла 5, в нижней части которого помещен направляющий аппарат 3, снабжейный кольцом б, к которому неподвижно прикреплена наполненная ртутью кольцевая цилиндрическая камера 1 с погруженной в нее цилиндрической стенкой 2,жестко соединенной верхней частью с кольцом 7, насаженным на ободе рабочего колеса 4.

В кольцевое пространство, образованное наружной стенкой камеры 1 и стенкой 2, устремляется вода, вытекающая через зазор между направляющим аппаратом 3 и рабочим колесом 4 и уравновешиваемая ртутью, заполняющей камеру I.

Жидкостное уплотнение для осевой гидравлической турбины, характеризующееся применением наглухо прикрепленной к направляющему аппарату 3 кольцевой, цилиндрической камеры 1, наполненной ртутью, в которую погружена цилиндрическая стенка 2, наглухо закрепленная своей верхней частью на ободе рабочего колеса 4.
