№ 123846

Класс 5Ь, 2101

59с, 40

СССР

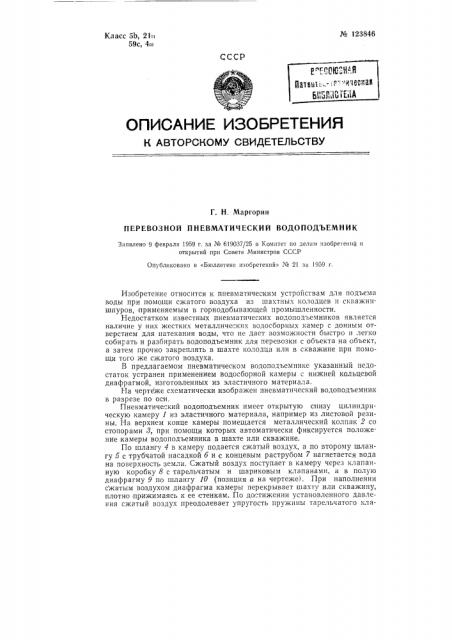

Ф и ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. Н. Маргорин

ПЕРЕВОЗНОЙ ПНЕВМАТИЧЕСКИЙ ВОДОПОДЪЕМНИК

Заявлено 9 февраля 1959 г. за № 619037/25 в Комитет по делам изобретений I! открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ¹ 21 за 1959 г.

Изобретение относится к пневматическим устройствам для подъема воды при помощи сжатого воздуха из шахтных колодцев и скважиншпуров, применяемым в горнодобывающей промышленности.

Недостатком известных пневматических водоподъемников является наличие у них жестких металличе=ких водосборных камер с донным отверстием для натекания воды, что не дает возможности быстро и легко собигать и разбирать водоподъемник для перевозки с объекта на объект, а затем прочно закреплять в шахте колодца или в скважине при помощи того же сжатого воздуха.

В предлагаемом пневматическом водоподъемнике указанный недостаток устранен применением водосборной камеры с нижней кольцевой диафрагмой, изготовленных из эластичного материала.

На чертеже схематически изображен пневматический водоподъемник в разрезе по оси.

Пневматиче" кий водоподъемник имеет открытую снизу цилиндрическую камеру 1 из эластичного материала, например из листовой резины. На верхнем конце камеры помещается металлический колпак 2 со стопорами 8, при помощи которых автоматически фиксируется положение камеры водоподъемника в шахте или скважине.

По шлангу 4 в камеру подается сжатый воздух, а по второму шлангу б с трубчатой насадкой б и с концевым раструбом 7 нагнетается вода на поверхность земли. Сжатый воздух поступает в камеру через клапанную коробку 8 с тарельчатым и шариковым клапанами, а в полую диафрагму 9 по шлангу 10 (позиция а на чертеже). При наполнении сжатым воздухом диафрагма камеры перекрывает шахту или скважину, плотно прижимаясь к ее стенкам. По до"тижении установленного давления сжатый воздух преодолевает упругость пружины тарельчатого кла№ 123846 пана в клапанной коробке 8 и открывает его (позиция б на чертеже1.

При открытом тарельчатом клапане воздух, поступает в камеру и прижимает ее к стенкам шахты или скважины, а затем уже начинает выдавливать воду из нее через шланг 5 на поверхность земли. Давление сжатого воздуха со стороны камеры на колпак воспринимается стопорами 8.

Камера на шкиве 11 блока подвешивает"я к тросу лебедки автомашины, на которой перевозится водоподъемник с объекта на объект. При опускании водоподъемника в скважину вращается шкив 11 и из его ступицы 12 вывинчиваются стержни И, распирая при этом стопоры 8 до плотного их прижатия к стенкам шахты или скважины. При подъеме водоподъемника шкив 11 вращается в обратном направлении и отводит стопоры 8 от стенок шахты или скважины.

При подъеме водоподъемника на поверхность земли сжатый воздух из камеры выходит через шариковый клапан (поз. в на чертеже) коробки 8.

Для работы водоподъемника сжатый воздух поступает от компрессора на автомашине.

Предмет из о бретения

Перевозной пневматический водоподъемник для подъема воды из шахт или скважин, о тл и ч а ю шийся тем, что, с целью облегчения перемещения водоподъемника с объекта на объект и возможности прочного закрепления его в шахте или в скважине на нужной глубине, водосборная камера водоподъемника и нижняя кольцевая диафрагма выполнены из эластичного материала, например из листовой резины.
