,% 123866

Класс 806, 2

69, 24

СССР 1И/

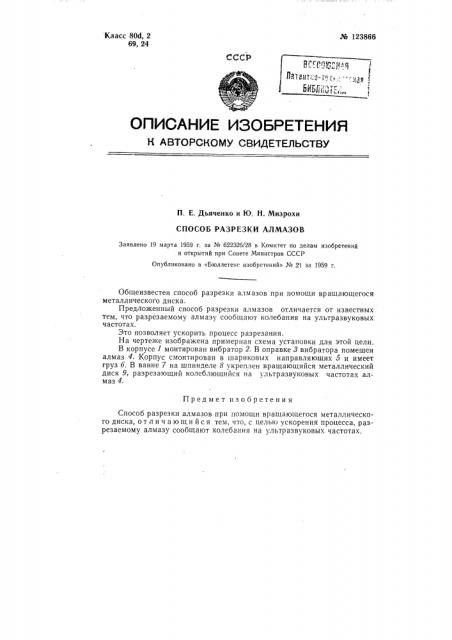

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. Е. Дьяченко и Ю. H. Мизрохи

СПОСОБ РАЗРЕЗКИ АЛМАЗОВ

Заявлено 19 марта 1959 г. за № 622325/28 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 21 за 1959 г.

Общеизвестен способ разрезки алмазов при помощи вращающегося металлического диска.

Предложенный способ разрезки алмазов отличается от известных

-тем, что разрезаемому алмазу сообщают колебания на ультразвуковых частотах.

Это позволяет ускорить процесс разрезания.

На чертеже изображена примерная схема установки для этой цели.

В корпусе 1 монтирован вибратор 2. В оправке 3 вибратора помещен алмаз 4. Корпус смонтирован в шариковых направляющих 5 и имеет груз 6. В ванне 7 на шпинделе 8 укреплен вращающийся металлический диск 9, разрезающий колеблющийся на ультразвуковых частотах алмаз 4.

Предмет изобретения

Способ разрезки алмазов при помощи вращающегося металлического диска, от л и ч а ю шийся тем, что, с целью ускорения процесса, разрезаемому алмазу сообщают колебания на ультразвуковых частотах. № 123866

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 268, 250

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел.

Объем 0,17 п, л. Зак. 9665

Поди. к печ. 13.XI-59 г.

Тираж 380 Цена 25 коп.
