Устройство для снятия грата при стыковой сварке проволоки

Устройство для снятия грата при стыковой сварке проволоки

Иллюстрации

Показать все

Реферат



„„SU„, 32 925 союз с08етсних

СОЦИАЛИСтИЧКСНИХ

РЕСПУБЛИН

Ai (51) 4 В 23 К 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМЪ СВИДЕТЕЛЬСТВУ (21) 3849166 /25-27 (22) 31. 01. 85 (46) 23.06.86. Бюл. Ф 23 (72) А.И.Тищенко и Л.Н.Свинцов (53).621.791.762 (088.8) (56) Инструкция по эксплуатации универсальной шлифмашины модели 1321., . Катапог фирмы "Robert Bosch GmbH", GeschaEtsbereich Elektroverkzenge, 7022 Leinfelden. ФРГ, отпечатано в

Штуттгарте, 1982. (54)(57) УСТРОЙСТВО ДЛЯ СНЯТИЯ ГРАТА

ПРИ СТЫКОВОЙ СВАРКЕ ПРОВОЛОКИ, содержащее смонтированный.на станине приводной режущий; диск, о т л и ч аю щ e e с я тем, что, с целью повышения качества удаления грата путем обеспечения снятия грата заподлицо с недеформированной в процессе сварки поверхностью проволоки, оно снабжено суппортом, установленным на станине с возможностью перемещения перпендикулярно оси приводного режущего дис" ка, и смонтированными на суппарте, по обе стороны от него, с возможнос" тью перемещения. перпендикулярно направлению перемещения суппорта двумя обоймами с размещенными в них разрезными втулками и размещенными в их продольных прорезях на осях эксцентриковыми прижимами обрабатываемой проволоки.

Использование устройства позволяет обрабатывать место сварного заподлицо с диаметром исходной проволоки, что не ослабляет место .сварки, 35 и способствует повышению производительности, .например, волочильной ма-. шины за счет сокращения времени на устранение обрывов проволоки вместе сварки.

4 123

Изобретение относится к области сварки, а конкретнее к устройствам для удаления грата, образующегося при стыковой сварке проволоки, и может быть применено, например, для удаления грата со сваренной встык проволоки перед волочильным станом или намоточным устройством.

Цель изобретения — повышение качества удаления грата путем обеспечения снятия грата заподлицо с недеформированной в процессе сварки поверхностью проволоки.

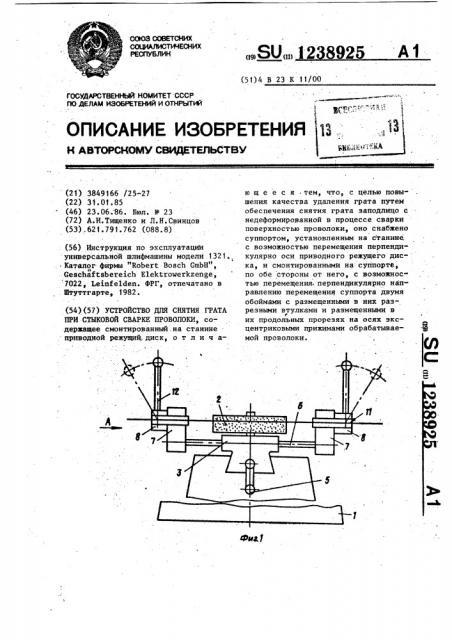

На фиг. 1 показано устройство, общий вид; на фиг.2 — вид А на фиг.1; на фиг.3 - узел зажима проволоки эксцентриком.

Устройство для снятия грата при стыковой сварке проволоки содержит смонтированный на станине 1 приводной режущий-диск 2 и подвижный в направляющих станины в горизонтальном направлении перпендикулярно проволоке суппорт 3, имеющий возможность фиксируемого перемещейия с помощью винта 4 и штурвала 5. Суппорт 3 несет каретку, состоящую нз пропущен ных через его отверстия направляющих скалок 6, на, концах которых закреплены обоймы 7 ° в цилиндрических отверстиях которых размещены раэрезные втулки 8, имеющие сквозные продольные пазы, через которые пропущены эксцентрики 9, посаженные на оси 10 с возможностью поворота. Обоймы 7 втулки 8 имеют прорези 11 для прохода проволоки. Эксцентрики 9 снабжены рукояткой 12 для их поворота.

Позицией 13 обозначена сваренная стыковой сваркой проволока.

8925 устроиство работает следующим образом.

Сваренный участок проволоки 13 размещают между обоймами 7 путем saвода проволоки в прорези 11 обойм 7 и втулок 8. Затем поворотом рукоятки 12 в разные стороны проволоку прижимают эксцентриками 9 к нижней поверхности втулок 8 ° одновременно на10 тягивая и выравнивая ее. Затем место сварки проволокй сдвигом скалок 6 относительно суппорта 3 отводят в сторону относительно оси диска 2.

Суппорт 3 с кареткой и. закрепленной

l5 в ней проволокой 13 поворотом штурвала 5 подводят к вращающемуся диску 2 до.появления искры от соприкоснове" ния диска 2 с проволокой 13. Суппорт фиксируют в таком положении вин20 том 4, чтобы при снятии грата cpes производить до уровня исходного диаметра проволоки независимо от степе ни износа диска 2 и исходного диа,.метра проволоки 13. Затем каретку возвращают до совмещения места сварки с осью диска 2. Проволоку штурвалом поворачивают вместе с втулками 8 вокруг оси до полного удаления грата по всему периметру сварного

ЗО. шва.
