Реферат



№ 12892

Класс 52а, 32 -М %87. 3ЩЦ, IRATE tlT НЯ MBQBPETt НИЙ

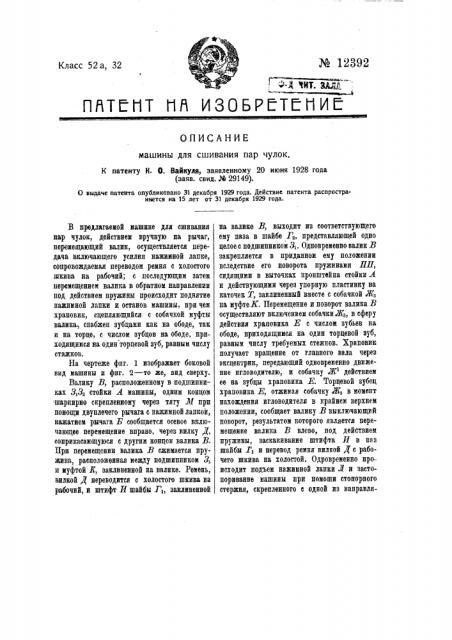

ОПИСАНИЕ машины для сшивания пар чулок.

К патенту К. О. Вайкули, заявленному 20 июня 1928 года (заяв. свид. J4 29149).

О выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 года.

В предлагаемой иашине для сшивания нар чулок, действием вручную на рычаг, перемещающий валин, осуществляется передача включающего усилия нажимной лапке, сопровождаемая переводом ремня с холостого шкива на рабочий; с последующим затем перемещением валика в обратном направлении под действием пружины происходит поднятие нажимной лапки и останов машины, при чеи храповик, ецепляющийся е собачкой муфты валика, снабжен зубцами как на ободе, так и на торце, с числом зубцов на ободе, приходящимся на один торцевой зуб, равным числу стажков.

На чертеже фиг. 1 изображает боковой вид машины и фиг. 2 — то же, вид сверху.

Валику В, расположенному в подшипниKsx 3,32 стойки А l6RKHBH 01lHHM концом шарнирно скрепленному через тягу Л при помощи двуплечего рычага с нажимной лапкои, нажатием рычага Б сообщается осевое включающее перемещение вправо, через вилку Д; соприкасающуюся с другим концом валика В.

При перемещении валика В сжимается пружина, расположенная между подшипником 3, и муфтой Е, заклиненной на валике. Ремень, вилкой Д переводится с холостого шкива на рабочий, и штифт Л шайбы Г„заклиненной на валике В, выходит из соответствующего ему паза в шайбе Г„представляющей одно целое с подшипником 3,. Одновременно валик В закрепляется в приданнои ему положении вследствие его поворота пружинами IIII, сидящими в выточках кронштейна стойки А и действующими через упорную пластинку на каточек l; заклиненный вместе с собачкой Ж,, на муфтеХ. Перемещение и поворот валика В осуществляют включением собачки Õ3, в сферу действия храповика E e числом зубьев на ободе, приходящимся на один торцевой зуб, равным числу требуемых стежков. Храповик получает вращение от главного вала через эксцентрнк, передающий одновременно движение игловодителю, и собачку ЛГ действием ее на зубцы храповика E. Торцевой зубец храповика Ж, отжимая собачку 2К в момент нахождения игловодителя в крайнем верхнем положении, сообщает валику В выключающий поворот, результатом которого являетея перемещение валика В влево, под действием пружины, заскакивание штифта .О в паз шайбы Х1 и перевод ремня вилкой g e рабочего шкива на холостой. Одровременно происходит подъем нажимной лапки 2 и застопоривание машины при помощи стопорного стержня, скрепленного с одной из ыаправляющих вилки Д и заскакивающего пальцем в паз рабочего шкива.

Предмет патента.

1. Машина для сшивания пар чулок, характеризующаяся тем, что с целью передачи выключающего усилия нажимной лапке и переводящей ремень вилке применен валик В, поддерживаемый опорами 3, и 3, стойки А и несущий: а) заклиненную на нем муфту Е, снабженную собачкой Ж;, отжимаемой зубцами храповика L для поворачивания валика В в одном направлении, и каточком I" для поворачивания того же валика в противоположном направлении под действием пружин II, надетых на стерженьки, помещенные в выточках кронштейна стойки А и несущие пластинку для упора в каточек Г, б) дискI;, снабженный пальцем _#_, соответствующим пазу на шайбе 1; и заводимыи в этот паз при поворачивании валика В с целью предоставления последнему осевого выключающего перемещения под действием спиральной пружины, упирающейся одним концом в муфту Е, а другим — в опору З„каковой валик В шарнирно соединен с тягой М, в свою очередь скрепленной с плечом двуплечего рычага, на другое плечо которого опирается ролик нажимной лапки, свободный же торец валика В упирается в отводку Д, имеющую два направляющие стержня, из которых нижний скреплен с наклонно расположенным сто порным стержнем У, оканчивающимся пальцем, входящим IIpE останове машины в паз на рабочем шкиве.

2. Форма выполнения охарактеризованной в п. 1 машины, отличающаяся тем, что хра» новик Х снабжен зубцами как на ободе, так и на торце, с числом зубцов на ободе, приходящимся на один торцевой зуб, равным числу стежков, с каковым храповиком сцеплены собачка Л,„стопорная собачка 3i и толкающая собачка Л <, приводимая в движение от эксцентриковой шайбы приводного механизма подавателя.

3. Применение в машине, охавактеризованной в п. и. 1 и 2, двуплечего рычага Б, предназначенного для перемещения в рабочее положение отводки Д и валика В, у которого длинное плечо служит для приложения включающего усилия, а короткое — для передачи последнего отводке Д.
