Устройство для исправления двух ошибок в кодовой комбинации с самоконтролем в системах контроля и передачи информации
Патент 1239721
Авторы
Классы МПК
Устройство для исправления двух ошибок в кодовой комбинации с самоконтролем в системах контроля и передачи информации
Иллюстрации
Реферат

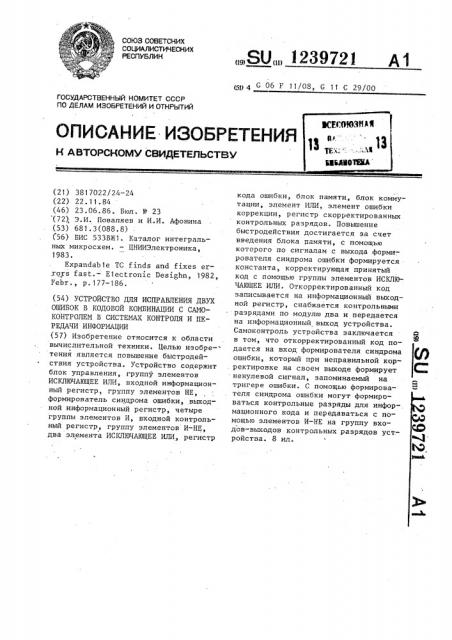

Изобретение относится к области вычислительной техники. Целью изобретения является повышение быстродействия устройства. Устройство содержит блок управления, группу элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, входной информационный регистр, группу элементов НЕ, . ; формирователь синдрома ошибки, выходной информационный регистр, четыре группы элементов И, входной контрольный регистр, группу элементов И-НБ, два элемента ИС1ШЮЧАЮЩЕЕ ИЛИ., регистр кода ошибки, блок памяти, блок коммутации , элемент ИЛИ, элемент ошибки коррекции, регистр скорректированных контрольных разрядов. Повьш ение быстродействия достигается за счет введения блока памяти, с помощью которого по сигналам с выхода формирователя синдрома ошибки формируется константа, корректирующая принятый код с помощью группы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ. Откорректированный код записывается на информационный выходной регистр, снабжается контрольными разрядами по модулю два и передается на информационный выход устройства. Самоконтроль устройства заключается в том, что откорректированный код подается на вход формирователя синдрома ошибки, который при неправильной корректировке на своем выходе формирует ненулевой сигнал, запоминаемый на тригере ошибки, С помощью формирователя синдрома ошибки могут формироваться контрольные разряды для инфор-, мационного кода и передаваться с помощью элементов И-НЕ на группу входов-выходов контрольных разрядов устройства . 8 ил. i СО С
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3817022/24-24 (22) 22.11.84 (46) 23.06. 86. Бюл. N - 23 (72), 3.И. Поваляев и И.И. Афонина (53) 681 ° 3(088.8) (56) БИС 533ВЖ1. Каталог интегральных микросхем. — ЦНИИЭлектроника, 1983.
Expandab te ТС finds and fixes errors fast. — E1ectronic Desighn, 1982, Febr., р.177-186. (54) УСТРОЙСТВО ДЛЯ ИСПРАВЛЕНИЯ ДВУХ
ОШИБОК В КОДОВОЙ КОМБИНАЦИИ С САМОКОНТРОЛЕМ В СИСТЕМАХ КОНТРОЛЯ И ПЕРЕДАЧИ ИНФОРМАЦИИ (57) Изобретение относится к области вычислительной техники. Целью изобретения является повышение быстродействия устройства. Устройство содержит блок управления, группу элементов
ИСКЛЮЧАЮЩЕЕ ИЛИ, входной информационный регистр, группу элементов НЕ, формирователь синдрома ошибки, выходной информационный регистр, четыре группы элементов И, входной контрольный регистр, группу элементов И-НЕ, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, регистр
„„Я0„„1239721 А 1 (51) 4 G 06 F 11/08, G 11 С 29/00 кода ошибки, блок памяти, блок коммутации, элемент ИЛИ, элемент ошибки коррекции, регистр скорректированных контрольных разрядов. Повышение быстродействия достигается за счет введения блока памяти, с помощью которого по сигналам с выхода формирователя синдрома ошибки формируется константа, корректирующая принятый код с помощью группы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ. Откорректированный код записывается на информационный выходной регистр, снабжается контрольными разрядами по модулю два и передается на информационный выход устройства.
Самоконтроль устройства заключается в том, что откорректированный код подается на вход формирователя синдрома ошибки, который при неправильной кор. ректировке на своем выходе формирует ненулевой сигнал, запоминаемый на тригере ошибки. С помощью формирователя синдрома ошибки могут формироваться контрольные разряды для инфор-. мационного кода и передаваться с помощью элементов И-НЕ на группу входов-выходов. контрольных разрядов уст.— ройства. 8 ил.
1 123972
Изобретение относится к вычислительной технике и может быть использовано для обнаружения и исправления ошибок при передаче данных в ЭВМ.
Цель изобретения — повышение 5 быстродействия устройства.
На фиг. 1 приведена структурная схема устройства для исправления двух ошибок с самоконтролем; на фиг. 2 — 1п функциональная схема блока коммутации; на фиг. 3 — матрица формирования синдрома ошибки кода (26,16) на фиг. 4-8 — таблица прошивки блока памяти. 15
Устройство для исправления двух ошибок в кодовой .комбинации с самоконтролем (фиг.1) содержит блок 1 управления, группу 2 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ формирователя синдрома 2б ошибки, входной информационный регистр 3, информационный вход 4 устройства, группу 5 элементов НЕ, группу 6 элементов ИСКЛЮЧАЮЩЕЕ ИЛИ, выходной информационный регистр ?, 25 первую группу 8 элементов И, входной контрольный регистр 9, группу 10 контрольных выходов устройства, группу 11 элементов И-НЕ, вторую группу
i2 элементов И, элементов 13 и 14
ИСКЛЮЧАЮЩЕЕ ИЛИ, выходы 15 и 1.6 паритета старшего и младшего байтов устройства, регистр 17 кода ошибки, выход 18 кода ошибки устройства, блок 19 памяти, блок 20 коммутации, элемент ИЛИ 21, триггер 22 ошибки, 35 выход 23 ошибки устройства, третью и четвертую, группы 24 и 25 элементов
И, регистр 26 скорректированных контрольных разрядов, элемент И 27
40 блока 1 управления, элемент И-НЕ 28 блока 1 управления, элементы НЕ 2931 блока 1 управления, вход 32 начальной установки устройства, входы
33 и 34 задания режима работы уст" ройства, тактовые входы 35 и 36 прие45 ма и выдачи информации устройства соответственно, группу 37 входов контрольной свертки устройства, выход 38 третьего элемента НЕ 31 блока 1 управления, группу 39 выходов откорректированного кода устройства, форми.рователь 40 синдрома ошибки.
Блок 20 коммутации (фиг.2) содержит элементы И 41"44, группу 45 элементов НЕ, группу 46 элементов
И-ИЛИ- НЕ .
Устройство для исправления двух ошибок в кодовой комбинации с самоконтролем работает следующим образом, Устройство работает с кодом (26, 12) в режиме чтения информации и в режиме формирования контрольных разрядов„ При этом младшие 8 разрядов группы 37 входов контрольной свертки устройства соединены с шиной единичного потенциала, а два старших раз.Ф ряда — с шиной нулевого потенциала.
Нри работе в режиме чтения информации входы 33 и 34 задания режима работы устройства и вход 32 начальных. установок устройства соединяются с шиной единичного потенциала.
По сигналу, поступающему на тактовый вход 35 приема информации на входной информационный регистр 3 и входной контрольный регистр 9, записываются соответственно 16 информационных и 10 контрольных разрядов(выходы элементов И-HE группы 11 в это время закрыты единичным сигналом, поступающим с второго входа 34 задания режима работы устройства и не шунтируют контрольные выходы группы
10 устройства). С выходов входного информационного регистра 3 и входного контрольного регистра 9 через элементы И первой и второй групп 8 и 12 принятое сообщение поступает на входы элементов ИСКЛЮЧАЮЩЕЕ ИЧИ группы 2 формирователя синдрома ошибки, на выходах которых формируется синдром ошибки согласно матрице, приведенной на фиг.3.
Десятиразрядный код с выходов элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы 2 через элементы И 41 и 42 блока 20 коммутации, группу 5 элементов НЕ и группу 40 элементов И-ИЛИ-НЕ блока 20 коммутации, поступает на адресный вход блока 19 памяти и на входы элемента ИЛИ 21.
В ячейках блока 19 памяти прошиты заранее подсчитанные варианты одиноч ных и двойных ошибок. Число одиночных ошибок 26, число двойных ошибок— число сочетаний С -235. По нулевог
7б му адресу прошиты логические нули— признак отсутствия ошибок. Два разряда в каждой ячейке блока 19 памяти.— прошит код ошибки — одиночная или двойная ошибка. Эти разряды поступают на регистр 17 ошибки.
Выходы информационных разрядов блока 19 памяти поступают на вторые входы соответствующих элементов
3 12
ИСКЛЮЧАЮЩЕЕ ИЛИ группы 6 и корректируют сообщение, которое поступает на первые входы элементов ИСКЛЮЧАЮ-.
ЩЕЕ ИЛИ группы 6 с выходов элементов
И первой и второй групп 8 и 12. Скорректированное сообщение — информационная и контрольная часть — записы" ваются соответственно в элементы НЕ
29 блока 1 управления. На вторые входы элементов И третьей и четвертой групп 24 и 25 поступает сигнал с тактового входа 36 выдачи информации устройства через элемент И-НЕ 28.
Теперь к входам элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы 2 формирователя 40 синдрома ошибки подключаются сигналы с выходов элементов И третьей и четвертой групп 24 и 25, а элементы И первой и второй групп 8 и 12 закрываются. Так как выходы элементов
И младшего и старшего байтов третьей группы 24 объединены соответственно . с выходами элементов И старшего и младшего байтов первой группы 8, а выходы каждого 2j-го и (2j-1)-ro элементов И второй группы 12 объединены соответственно с выходами (2j1)-го и 21-го элементов И четвертой группы 25 (1 j 5) контроль оборудования осуществляется более эффективно-.
При правильно скорректированном сообщении на адресный вход блока 19 памяти поступает нулевой код. В противном случае через элемент ИЛИ 21 положительным фронтом сигнала с выхода второго элемента НЕ 30 блоха
1 управления триггер 22 ошибки коррекции будет устанорлен в единичное состояние.
Элементы ИСКЛЮЧАЮЩЕЕ ИЛИ 13 и 14 формируют контрольные разряды по четности для старшего и младшего байтов сообщения.
В режиме формирования контрольных разрядов на вход.32 начальных установок устройства-и на входы 33 и 34 задания режима работы устройства поступают нулевые сигналы.
В этом режиме входной контрольный регистр 9 и регистр 26 скорректированных контрольных разрядов сигналом с входа 32 начальных установок удерживаются в нулевом состоянии.
Информация записывается на входной информационный регистр 3 по сигналу с тактового входа 35 приема информации. Элементы И первой и второй групп 8 и 12 открыты. С выхода
39721
15 дов устроиства
25
I блока 20 коммутации на адресный вход блока 19 памяти поступает нулевой код, поскольку на выходе 38 третьего элемента HE 31 блока 1 управ- . ления единичный сигнал, а на первом входе 33 задания режима работы устройства — нулевой сигнал.
На входы элементов ИСКЛЮЧАЮЩЕЕ
ИЛИ группы 2 формирователя синдрома ошибки поступает информация с выходов элементов И первой группы 8 и нули с выходов элементов И второй группы 12, так что на выходах элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы 2 формируются контрольные разряды, которые через элементы НЕ группы 5 и через элементы
И-HE группы 11 поступают на группу
10 входов-выходов контрольных разря-, Информация с выхода регистра 3 без изменения проходит через элементы
ИСКЛЮЧАЮЩЕЕ ИЛИ группы 6 на выходной информационной регистр 7 и на группу
39 выходов откорректированного кода устройства.
Ненулевые состояния триггера 22 и регистра .17 говорят о неисправности устройства в этом режиме.
Формула изобретения
Устройство для исправления двух ошибок в кодовой комбинации с самоконтролем в системах контроля.и передачи информации, содержащее блок уп" равления, входной информационный регистр, входной контрольный регистр, выходной информационный регистр, регистр кода ошибки, группу элементов
ИСКЛЮЧАЮЩЕЕ ИЛИ, группу элементов .
И-НЕ, три группы элементов И, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, группу .элементов НЕ и формирователь синдрома ошибки, содержащий группу элементов
ИСКЛЮЧАЮЩЕЕ ИЛИ причем группа инфор-; мационных входов входного информацион ного регистра является группой информационных входов устройства, информационные входы входного контрольного регистра соединены с выходами соответствующих элементов И-НЕ группы и образуют группу контрольных выходов устройства, выходы входного информационного регистра, входного контрольного регистра и выходного информационного регистра соединены с первыми входами соответствующих элементов И первой, второй и третьей групп соответственно, информационные выходы входного инфор1239721 б
$ мационного и входного контрольного регистров соединены с первыми входами соответствующих элементов ИСКЛЮЧАЮЩЕЕ
ИЛИ группы, информационные входы выходного информационного регистра coe" динены с выходами соответствующих элементов. ИСКЛЮЧАЮЩЕЕ ИЛИ группы, группа информационных выходов выходно" го информационного регистра является группой выходов откорректированного !О кода устройства, выходы первого и второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ являются соответственно выходами паритета старшего и младшего байтов устройства, выход регистра кода ошибки является выходом кода ошибки устройства, вход,. синхронизации вхвдного информационного регистра является тактовым входом уст ройства, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия,gg в него введены блок памяти, регистр скорректированных контрольных разря-, дов, четвертая группа элементов И, элемент ИЛИ, триггер ошибки и блок коммутации, блок управления содер- 25 я(ит три элемента НЕ, элемент И и
I элемент И-НЕ, причем входы элементов
ИСКЛЮЧАЮЩЕЕ ИЛИ группы формирователя синдрома ошибки соединены с выходами соответствующих элементов И первой щ и второй групп в соответствии с матри" цей формирования контрольных разря; дов, входы первой группы информацион- . ных входов блока коммутации соединены с выходами соответствующих эле- 5 ментов ИСКЛЮЧАЮЩЕЕ ИЛИ группы формирователя синдрома ошибки, входы второй группы информационных входов блока коммутации соединены с выходами соответствующих элементов НЕ группы, 4О входы которых соединены с выходами соответствующих элементов ИСКЛЮЧАЮЩЕЕ
ИЛИ группы формирователя синдрома ошибки, выходы элементов НЕ группы соединены с прямыми входами соответствующих элементов И-НЕ группы, инФ формационные входы регистра скорректированных контрольных разрядов соединены с выходами соответствующих элементов ИСКЛЮЧАЮЩЕЕ ИЛИ группы, выходы регистра скорректированных контрольных разрядов соединены с первыми входами соответствующих элементов И четвертой группы, вторые входы которых соединены с выходом элемента И-HE блока управления и вторыми входами элементов И третьей группы, группа выходов блока коммутации соединена с группой входов зле мента ИЛИ и группой адресных входов блока памяти, выходы информационных разрядов которого соединены с вторыми входами соответствующих элементов
ИСКЛЮЧАЮЩЕЕ ИЛИ группы, выходы разрядов признаков ошибки блока памяти соединены с соответствующими информационными .входами регистра хода ошибки, вход синхронизации которого соединен с входами синхронизации выходного информационного регистра и регистра скорректированных конт-рольных разрядов и выходом первого элемента НЕ блока управления, вход которого объединен с TBKToBblM входом устройства, вход синхронизации триггера ошибки коррекции соединен с выходом второго элемента НЕ блока управления, вход которого объединен с первыми входами элемента И и эле мента И-НЕ блока управления и подключен к тактовому входу устройства, I входы начальной установки четырех старших разрядов входного контрольного регистра и регистра скорректированных контрольных разрядов объединены и подключены к установочному входу устройства, вторые входы всех элементов И первой и второй групп соединены с выходом элемента И блока управления, второй вход которого объединен с входом третьего элемента НЕ и вторым входом элемента И-НЕ блока управления, вхо дом начальной установки шести млад" ших разрядов входного контрольного регистра, первым управляющим входом блока коммутации и образует первый вход задания режима работы устройства, инверсные входы элементов H пер- вой группы обьединены и являются вторым входом задания режима работы устройства, трет:ья группа информационных:входов блока коммутации является группой входов контрольной свертки устройства, второй управляющий вход блока коммутации соединен с выходом трет.ьего элемента НЕ блока управления, выход элемента ИЛИ соединен.с информационным входом триггера ошибки, выход которого является выходом ошибки коррекции устройства, выходы тринадцатого и шестнадцатого разрядов выходного информационного регистра и вьжод первого разряда регистра скорректированных контрольных разрядов соединены с соответствующими вхо-. дами первого элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выходы пятого и восьмого разрядов вы1239 ходного информационного регистра и второго разряда регистра скорректированных контрольных разрядов соединены с соответствующими входами второго элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, выход каждого i — ro элемента И первой группы объединен с выходом (i+8)-го элемента И третьей группы (1 «(i -8), выход каждого i-ro элемента И третьей группы объединен с выходом (i+8)-ro 10 элемента И первой группы, выход каждого 2j-ro элемента И второй группы
721 8 объединен с выхopoM (2j 1)-ro элемента И четвертой группы (1 « j « <5), выход каждого (2j-1)-ro элемента И второй группы объединен с выходом
2j-го элемента И четвертой группы, входы начальной установки четырех старших разрядов входного контрольного регистра и регистра скорректированных контрольных разрядов обьединены и подключены к входу начальной установки устройства.
Ы З2
