Реферат



Изобретение относится к усилительной технике. Уменьшаются нелинейные искажения сигаала. Напряжение пульсаций тактовой часто-., ты, приложенное к дросселю (Д) 2, через дополнительную обмопсу (ДО) 5 и линейный у-ль 4 подается к Д6. В результате в нагрузке 3 имеются пульсации тактовой частоты, обусловленные токами через Д2 и Д6. Для уменьшения пульсаций необходимо, чтобы зти токи были противофазны и равны по амплитуде. Для этого ДО 5 и Д 2 включаются встречно, а индуктивность Д 6 выбирается равной индуктивности той части Д 2, с к-рой связана ДО 5. Уменьшение величины пульсаций в нагрузке 3 обеспечивает уменьшение нелинейных искаже - ний усиливаемого сигнала. 1 ил. о+г (Л 5 1Л.ЖУ 6 . ьо со со 00 00 ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 Н 03 F 3/217

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ. КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3708644/24-09 (22) 11.03.84 (46) 23,0686. Бюл. Р 23 (71) Ленинградский ордена Ленина политехнический институт им. М. И. Калинина (72) А. А. Алексанян, В,Л. Можейко, В. А. Га лахов и В. А. Александров (53) 621.375.026 (088.8) (56) Догадйн О. В. Усилитель низкой частоты, построенный по смешанной схеме,-Электросвязь, 1975, Р 3. (54) УСИЛИТЕЛЬ КЛАССА Д (57) Изобретение относится к усилительной технике. Уменьшаются нелинейные искажения

„„SU„„> 239835 А1 сигнала, Напряжение пульсаций тактовой часто;. ты, приложенное к дросселю (Д) 2, через дополнительную обмотку (ДО) 5 и линейный у-ль 4 подается к Дб. В результате в нагрузке

3 имеются пульсации тактовой частоты, обусловленные токами через Д2 и Дб. Для уменьшения пульсаций необходимо, чтобы эти токи были противофазны и равны по амплитуде.

Для этого ДО 5 и Д 2 включаются встречно, а индуктивность Д 6 выбирается равной иняуктивности той части Д 2, с к-рой связана ДО 5.

Уменьшение величины пульсаций в нагрузке

3 обеспечивает уменьшение нелинейных искаже ний усиливаемого сигнала. 1 ил.

1239835

Составитель В, Бурашников

Техред О.Сопко Корректор Е. Сиро хман

Редактор А. Шандор

Заказ 3407/55

: Тираж 816 Подписное

ВНИИПИ .Государственного, комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4

Изобретение относится к усилительной техпике и может быть использовано для усиления по мощности напряжения низкой частоты.

Целью изобретения является уменыпение нелинейных искажений усиливаемого сигнала.

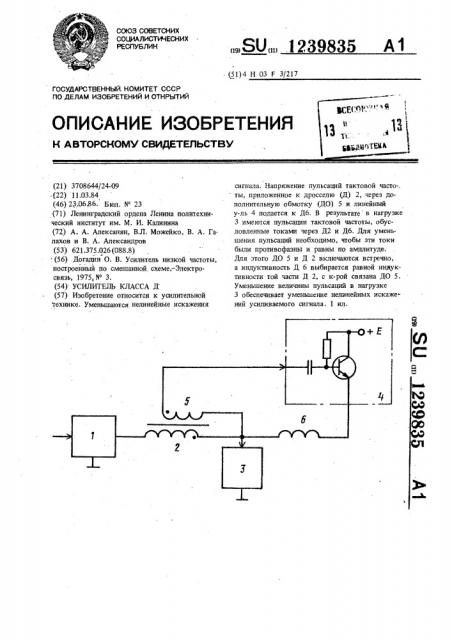

На чертеже представлена структурная электрическая схема усилителя класса Д.

Схема содержит широтно-импульсный моду лятор 1, первый дроссель 2, нагрузку 3, линейный усилитель 4, дополнительную обмотку 5 первого дросселя 2 и второй дроссель 6, Усилитель класса Д работает следующим образом.

Напряжение пульсаций тактовой частоты, приложенное к первому дросселю 2, через дополнительную оомотку 5 и линейный усилитель 4 подается к второму дросселю 6.

В результате в нагрузке имеются пульсации тактовой частоты, обусловленные током через первый дроссель 2 и токомчерез,второй дроссель 6, Для уменьшения пульсаций необходимо, чтобы эти токи были противофазны и равны по амплитуде. Для этого дополнительная обмОтка 5 и первый дроссель 2 включаются встречно, а индуктивность второго дросселя 6 выбирается равной индуктивности той части первого дросселя 2, с которой свяэа на дополнительная обмотка 5.

Уменьшение величины пульсаций тактовой частоты в нагрузке 3 обеспечивает уменьшение нелинейных искажений усиливаемого сигнала, 10

Формула изобретения

Усилитель класса Д, содержащий широтноимпульсный модулятор, выход которого через

f 5 последовательно соединенные первый дроссель и нагрузку подключен к общей шине, а также линейный усилитель, о т л и ч а юшийся тем, что, с целью уменьшения нелинейных искажений, первый дроссель вы20 полнен с дополнительной обмоткой, включен;ной между входом линейного усилителя и точкой соединения первого дросселя и нагрузки, которая через введенный второй дроссель соединена с выходом линейного усилителя.
