Формирователь одиночных импульсов

Формирователь одиночных импульсов

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения - повышение надежности работы устройства. Формирователь содержит RS-триггеры 1-5, элементы 6-10И-НЕ, элемент 11 ИЛИ, переключатель 12, резисторы. Соединения прямого выхода RS-триггера 4 с R-входом RS-триггера 5 позволяет исключить появление ложного импульса на выходе устройства. В описании приведены временьые диаграммы , поясняющие работу устройства. 2 ил. к САд со 00 ел cpuz.J

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU 123 85 (5!) Н 03 K 5/153

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3832084/24-21 ,(22) 29.12.84 (46) 23.06.86. Бюл. N 23 (72) Н. В. Качеишвили (53) 62!.374(088,8) (56) Авторское свидетельство СССР

1! 875605, кл. Н 03 К 5/05, 12.02.80.

Авторское свидетельство СССР !! 1170598, кл. Н 03 К 5/135, 29.08.84. (54) ФогмиговАткль одиночнык импульСОВ (57) Изобретение может быть использовано в устройствах автоматики и вычислительной техники. Цель изобретения — повышение надежности работы устройства. Формирователь содержит

RS-триггеры 1 -5, элементы 6-10 И-НЕ, элемент 11 ИЛИ, переключатель 12, резисторы. Соединения прямого выхода

RS-триггера 4 с R-входом RS-триггера

5 позволяет исключить появление ложного импульса на выходе устройства.

В описании приведены времен .ые диаграммы, поясняюшие работу устройства.

2 ил.

Изобретение относится к импульсна11 технике и предназначено для использования в устройствах автоматики и вычислительной техники.

Цель изобретения — повышение надежности работы за счет исключения возможности появления лажного импульса на выходе устройства.

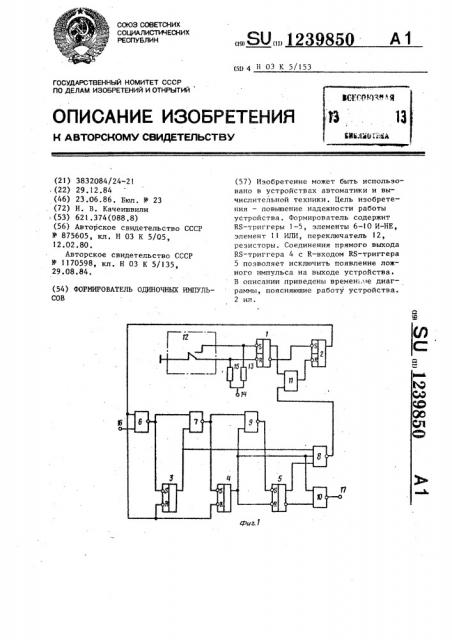

На фиг. 1 приведена электрическая . функциональная схема устройства; на фиг. 2 — временные диаграммы, паясня— ющие его работу.

Схема содержит пять триггеров l

5, каждый из которых RS-типа, гтять элементов И-НЕ б — ll0, элемент ИЛИ ll, переключатель 12, замыкающий контакт которого соединен с S-входом первого триггера 1 и через первый резистор

13 с шиной 14 логической единицы, которая через второй резистор 15 сов единена с размыкающим контактом переключателя 12 и Е-входом первого триггера 1, причем переключающий контакт переключателя 12 соединен с общей шиной, прямой выход первого триггера 1 соединен с первым входом элемента ИЛИ 11, инверсный выход— с S-входом вторичного триггера 2, R-вход которого соединен с выходом элемента ИЛИ 11, прямой выход — с

R-входами третьего и четвертого триггеров 3 и 4 и с первым входом первого элемента И-HE 6, второй вход которого соединен с шиной 16 тактовых импульсов, выход с первым входом второго элемента И-НЕ 7 и с

S.— âõîäîì третьего триггера 3, прямой выход которого соединен с первым входом третьего элемента И-HE 8 и вторым входом второго элемента H-НЕ 7., выход которого "îåäèíåí с первым входом четвертого элемен" à .И-НЕ 9 и с S-входом четвертого триггера 4., прямой выход которого соединен с Рвходом пятого триггера 5, с вторым входом четвертого элемента. И-HE 9, с вторым входом третьего элемента

И-НЕ 8 и с первым входом пятого элемента И-НЕ IО, выход которого соединен с выходной шиной 17, второй вход — с инверсным выходом пятого триггера 5, Я-вход которого соединен с выходом четвертого элемента

И-НЕ 9, прямой выход с третьим входом третьего элемента И-HE 8, 1зыхад которого соединен с вторым входом элемента ИЛИ 11 . т9яcp . страйство работает следуюш.:тм

Образам.

Б исхОднОм сОстоянии на Б вхОД триггера 1 с первого контакта переключателя 12 через резистор 13 с шины 14 поступает потенциал логической единицы, а на К-вход с второго контакта — потенциал лагическага нуля, в результате триггер находится

1g в нулевом состоянии. Состояния три .—

3 триггера 2. Е .ли тригг".р 12 находится в нулевом =остоянии, тогда тригеры 3 и 4 устанавливаются в нулевое састэяние и запрещается прохождение импульсов с шины 16 через элемент б.

УСтаНОВКа В НУЛЕВОЕ I3ÎÑò-rß IÈÅ тРИГГЕ-!

3а 4 13613bihGP7 УC7 2IIÐвку триГ ера т в нулевое состояние, после чего устрой:П ство возвращается I3 иcxî,òIIО" Состояние. Если тр-.:ггер 2 находится 0 единичном состоянии, тогда т)тиггерь1 3

5 могут установится в любое состояние и разреша"тся прохождение импульсов

25.с шипы 16 через элемент 6, в результате чего импульсьг с шины 16 устанав" лива1отся 13 единичное состояние триггеры 3 -5, Логические уровни с прямых 13.»;а— б дав триггеров 4 и 5 поступаю . и;; входы элемента 8, на выходе ко гарсгз

Уста11аВЛИНаЕтСЯ УРОВЕттв ЛОГИ ЕC.;..7 i

II O C. T УП а Е Н а B т О Гr Ir i гход элемента 1! На первом входе з элем нта 11 у ::.е присутствует уровен:. логического нуля с прямого выхода триггера вследствие чего на выходе элемента 11 присутствует уровень логического нуля, который наступает на К-вход триггера 2, который персхадит в пулевое состояние, устанавливая триггеры 3 и 4 в нулевое са=",-.I.ние и запрещая прохождение импульсов с шины 16 через элемент 6.

Установка в нулевое состояние триггера 4 вызывает установку триггера 5 в нуле1зое состояние. Таким образом, устройство устанавливается

I3 исходное состояние.

Нри кратковременном (первый и арой контакты возвращаются в на тальное полажение до формирования выходного импульса) размыкании второго контакта и замыкании первого кон "ак та триггер 1 (фиг . 2 й) устана ливается в единичное состояние. Единичный уровень с прямого выхода триггера через элемент !l поступает на.! « f

R-вход триггера 2, на Б-вход ко-орого поступает нулевой уровень с инверсного вьгхода тр «rr cpa 1, в результате чего триггер 2 (фиг. 2«1) устанавливается н единичное состояние. разре«пая прохождение импульсов с шины !О (фиг. 2 6) через элемент 6.

Положительный импульс с шины !6 проходит через первый элемент 6 и устанавливает в единичное состояние «О триггер 3 (фиг. 22), который разрешает прохождение импульсов с шины 16 через элемент 7. Нулевой импульс с шины 16 проходит через элемент 7 и устанавливает в единичное состояние триггер 4 (фиг ° 23), который разрешает прохождение импульсов с шины 16 через элемент 9, е „-иничный уровень поступает с прямого выхода триггера

4 на первый вход элемента 10, на нто- 2О ром входе которого уже присутствуе уровень логической единицы с инверсного выхода триггера 5, при этом на выходе элемента 10 устананлинает— ся уровень логического нуля. Сле-. дующий за этим моментом времени ближайший положительный и»н«уль.-. с шины 16 проходит через элемент 9 и устанавливает триггер 5 и единичное сос-.ояние, при этом на выходе элемента И-НЕ 10 вновь устанавливается уровень логической единицы.

Д :, 4

При д. ..тс льном («терны««и второй контакты возвращаются B на «альное положение после формирования импу«!ьса) раэмыкании первого контакта и з ям»«к"- нии В 1 О рого Kn««òÿê TR yc ÃpÎÉñ тво работает так же, как описано, с той разницей, что устрсйстно вознрашается в исходное состояние и момент нозврашения первого и второго контактов н начальное положение, н результа:,е чего триггер 1 (фиг. 2Р) устанавливается в нулевое состояние и уровень логического нуля появляется на первом входе элемента 11, на втором входе которого уже присутствует уронень логического нуля с вь«хода элемеч- а 8 (фиг, 2 3) .

Таким бр-зом на шине li формируется одиночный импульс длительностью так-.он»«х импульсов низкого уровня независимо от времени удержания переключателя 12 во включенном положен-и«. Подключение выхода триггера 4 к

В.-входу триггера 5 обеспечивает установку в нулевое состояние триггера 5 только после установки в нулевое состояние триггера 4. Этим ис-ключается возможность появления ложного импульса на шине 17 при возвращении устройства н исходное состояние.

Таким образом,на шине 1? (фиг. 2ж) формируется одиночный нулевой импульс, длительность которого рави="длительности нулевого тактового им- пульса.

Вследствие установки триггероз

3 — 5 н единичное состояние, на выхо- «О де элемента 8 (фиг. 2ь) устанавливается уровень логического нуля, который поступает на второй вход элемента !1. На первом входе элемента 11 уже грисутстнует уровень логическогс нуля с прямого выхода триггера («иг. -Я), н результате чего с выход-; элемепта 1! поступает уронень логичес;со:с нуля íà R — вход триггера 2, который переходит в нулевое состоя- .

«««« ::, устанавливая .триггеры 3 и 4 н нулевое состояние и запрещая прохож ;,ение импульсов с шины 16 через элемент 6. установка н нулевое состоя— чие триггера 4 (фиг. 26) вызывает установку триггера 5 (фиг. 2» в нулевое состояние. Итак, устройство возвращается р исходное состояние.

Формула изобретения

Формирователь одиночных импульcoi,, содержащий пять триггеров RSтипа, элемент ИЛИ, пять элел«ентов

И-НЕ, переключатель, замыкающий конак"т -которого соединен с S-входом пернс.го триггера и через первый резистор — с шиной логической единицы, которая через второй резистор соединена с раэл«»«кающим контактом переключателя и с R-входом первого триггера, нричс..: ".;ереключающий контакт переклютеля соединен с общей шиной, пря:-.ой »ход первого триггера соединен ". -рн;«и входом э — åì,åíòà ИЛИ, иннерс :«»лй выход — с S-входом второго триггер:1, Е-вход которого соединен с в»«ходол« элемента ИЛИ, прямой выход — c R-ьходами третьего и четвертого триггеров и с первым входом перього элемента И вЂ” НЕ, второй вход

KG"þðàão соединен с шиной тактовых импульсов, выход с первым входом нторого элемента И-НЕ и с S-входом третьего триггера, прямой выхоц кото1239850

О

Составитель T. Соколова

Техред H.Áîíêàëî Корректор Г. Решетник

Редактор А. Шандор

Заказ.3408/56 Тираж 816 Подписное.

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r, Ужгород, ул. Проектная, 4 рого соединен с первым входом третьего элемента И-НЕ и с вторым входом второго элемента И-НЕ, выход которого соединен с первым входом четвертого элемента И-НЕ и с S-входом четвертого триггера, прямой выход которого соединен с вторым входом четвертого элемента И-НЕ, с вторым входом третьего элемента И-НЕ и с первым входом пятого элемента И-HE выход которого соединен с выходной шиной, второй вход — с инверсным выходом. пятого триггера,- S-вход которого соединен с выходом четвертого элемента

И-НЕ, прямой выход с третьим входом третьего элемента И-НЕ, выход которого соединен с вторым входом элемен-, та ИЛИ, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности работы, прямой выход четвертого триггера соединен с К-входом пятого триггера.
