Реферат



Изобретение относится к радиотехнике и связи. Повивается помехоустойчивость приема цифровой информации . При передаче цифровой информации формируются двоичные информационные сигналы (ДИС)-, разделенные паузами, причем один из ДИС формируется с задержкой на один период следования ДИС. Затем ДИС модулируется сигналами 1-й и 2-й поднесущих частот и передаются по каналусвязи. При приеме из канала связи цифровой информации вьщеляются сигналы 1-й и 2-й поднесущих частот. Затем восстанавливаются ДИС и измеряется время паузы между ними. Это время сравнивается с зталонным временем, равным сумме длительностей двух ДИС и паузы. При превьшении из меренным временем эталонного времени формируются последовательности вспомогателышх импульсов , следующих с периодом, равным периоду следования ДИС. При этом определяется количество ДИС, восстановленных до и после-формирования 1-го вспомогательного импульса. Положительный результат сравнения этих ДИС соответствует приему без ошибки. 2 ил. с S (Л 00

СООЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

09) (11) (594 Н 04 G 11 02

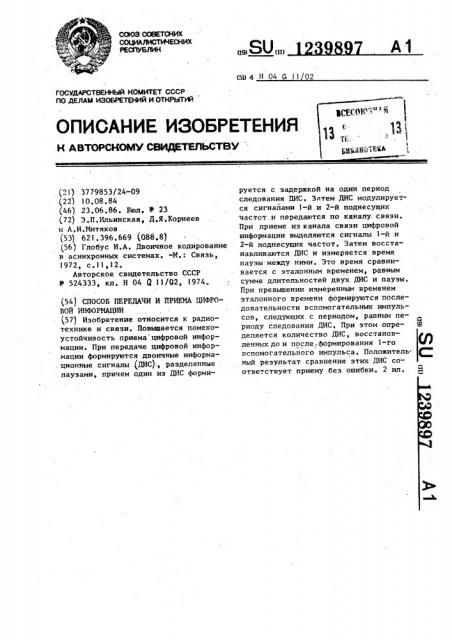

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВ ГОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3779853/24-09 (22) 10.08,84 (46) 23.06.86. Бюл. Ф 23 (72) Э,П.Ильинская, Д.Я.Корнеев и A.È,Ìÿòÿêîâ . (53) 621.396.669 (088,8) (56) Глобус И.А. Двоичное кодирование в асинхронных системах, -М.: Связь, 1972, с.11,12, Авторское свидетельство СССР

У 524333, кл. Н 04 Ц 11/02, 1974. (54) СПОСОБ ПЕРЕДАЧИ И ПРИЕМА ЦИФРОВОЙ ИНФОРМАЦИИ (57) Изобретение относится к радиотехнике и связи. Повьщ ается помехоустойчивость приема цифровой информации. При передаче цифровой информации формируются двоичные информа. ционные сигналы {ДИС)., разделенные паузами, причем один из ДИС формируется с задержкой на один период следования ДИС, Затем ДИС модулируется сигналами 1-й и 2-й поднесущих частот.и передаются по каналу. связи.

При приеме иэ канала связи цифровой информации выделяются сигналы 1-й и

2-й ноднесущих частот. Затем восстанавливаются ДИС и измеряется время паузы между ними. Это время сравнивается с эталонным временем, равным сумме длительностей двух ДИС и паузы.

При превышении измеренным временем эталонного времени формируются последовательности вспомогательных импульс0в, следующих с периодом, равным периоду следования ДИС. При этом определяется количество ДИС, восстановленных до и после. формирования 1-го вспомогательного импульса. Положитель. ный результат сравнения этих ДИС со ответствует приему без ошибки. 2 ил.

1 12

Изобретение относится к радиотехнике и связи и может быть использовано в системах передачи двоичной инфор. мации, например в системах телеуправления.

Цель изобретения — повышение помехоустойчивости приема цифровой информации.

На фиг.! и 2 представлены эпюры . напряжений, поясняющие способ передачи и приема цифровой информации.

Способ передачи и приема цифровой информации заключается в следующем.

Символы "1" и "0" двоичных блоков данных передаются радиоимпульсами со своей поднесущей частотой для каждого символа. После передачи предыдущего радиоимпульса все последующие радиоимпульсы того же блока передают:: с задержкой на один период частоты следования радиоимпульсов, На фиг,1 изображена временная диаграмма радиоимпульсов g и их огибающей 5 на при- мере передачи пятираэрядного кода с длительностью радиоимпульсов Ti, длительностью пауз T и величиной задержки 5, где Т равна сумме Т, и ) . При

Т приеме выделяют поднесущие частоты символов "1" и "0", формируют на интервале существования радиоимпульсов соответствующие им импульсы ")" и "0", измеряют время, прошедщее с момента формированйя импульса ")" или "0", как только это время превысит сумму длительностей двух радиоимпульсов и паузы между ними, формируют вспомогательные импульсы с частотой, равной частоте следования радиоимпульсов„

Считают количества импульсов "1" и

"0", сформированных до и после формирования одиночного вспомогательного импульса и сравнивают их с количествами радиоимпульсов "I" и "0", выданных беэ упомянутой задержки и с ней соответственно, Положительный резуль39897 тат сравнения соответствует приему блока без ошибки„ На фнг.2 изображена временная диаграмма формирования импульсов "1" и "0"(а) и вспомогательного импульса ф), гдеТ -измеряемое время от момента формирования импульса "1" или "0", Т вЂ” время счета импупьсов "1" или 0" до, a после момента формирования вспомогательного импульса.

1О

Формула изобретения

Способ передачи и приема цифровой

15 информации,. заключающийся в формировании двоичных информационных сигналов, разделенных паузами, модуляции двоичных информационных сигналов сигналами первой и второй поднесущих

20 частот„ передаче по каналу связи, приеме иэ канала связи, выделении сигналов первой и второй поднесущих частот, восстановлении двоичных информационных сигналов, измерении времени пау25 зы между ними, сравнении этого времени с эталонным временем, равным сумме длительиостей двух двоичных информационных сигналов и паузы, и при превышении измеренным временем

ЗО эталонного времени формировании последовательности вспомогательных импульсов, следующих с периодом, равным периоду следования двоичных информационных сигналов, о т л и ч аю шийся тем, что, с целью повышения. помехоустойчивости приема цифровой информации, формирование одного из двоичных информационных сигналов осуществляют с задержкой на один

)О период следования двоичных информационных сигналов, а на приеме определяют количество двоичных информационных сигналов, восстановленных до и после формирования первого вспомогательного импульса.

1239897
