Способ умножения частоты

Способ умножения частоты

Иллюстрации

Показать все

Реферат



Л 1 |чнl14

Класс 21а, 36

21а4 6„

СССР

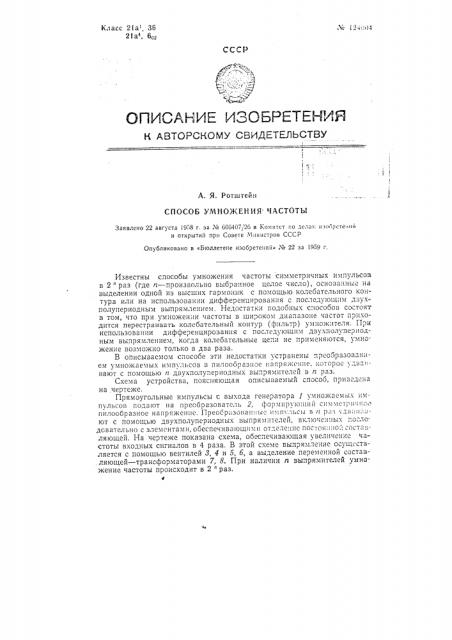

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Я. Ротштейн

СПОСОБ УМНО)КЕНИЯ ЧАСТОТЫ

Заявлено 22 августа 1958 r. за М 605407/26 в Ко|иитет по делам изобрете; ий и открытий при Совете Министров СССР

Опубликовано в «Б|оллетене изобретений» 3Р 22 за 1959 г, Известны способы умножения частоты симметричных импульсов в 2 раз (где n — произвольно выбранное целое число), оснозанные на

Выделении ОднОЙ из Высших гармоник с помощью колебательного кон тура или на использовании дифференцирован;|я с последующим дэуxполупериодным выпрямлением, Недостатки подобчых способов состоят в том, что при умножен|1и частоты в широком диапазоне частот приходится перестраивать колебательный контур (фильтр) умнож;|теля. При использовании дифференцирозания с последующим двухполупериодным выпрямлением, когда колебательные цеп;1 не применяются, умножение возможно только в два раза.

В описываемом способе эти недостатки устранены преобразозанием умножаем ых имп л1 сов В пи 1000p231101 напряжение, 140TOpo0 ВВ1 .Вают с помощью п двухполупериодных выпрямителей в п раз.

Схема устройства, поясняющая описываемый способ, приведена на чертеже.

Прямоугольные импуJIbcbi с Выхода генератора 1 умножаемых импреобразователь, формир1 ю|ций симмет|»1 н", .. пилообразное напряжение. Преобразован.11,10 11мп .-ьсы в и раз l «ii;ill,ают с пОмОщью дВухполупериодных Выпрямите".Ltt, Включе||нь|х ..0-|е довательно с элементами, обеспечивающими отделение постоя;1ной составляющей. На чертеже показана схема, обеспечивающая увеличе |ие частоты входных сигналов в 4 раза. В этой схеме выпрямление осу|цествляется с помощью вентилей 8, 4 и 5, б, а выделение переменной составляющей — трансформаторами 7, 8. При наличии п выпрямителей умножение частоты происходит в 2 раз. ч

Предо T изобреTOHHÿ ( )1

l (I р / .О »

1 lc

| К

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор H. С. Кутафина Гр. $6, 39

Подп. к печ. (.Х(1-53 г.

Тираж 460 Цена 25 коп.,Информационно-издательский отдел.

Объем 0,17 и. л. Зак. 106!2

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Способ умножения частоты с (мметри гнык импульсов в о р((з, о т1 H i и lo IIj ii;l с Я тем, что, с !Jе (ь(0 Уз((lожен1(Я 1;kcTOTbl в ши1)оно(1 дн(1 назоне 13cTQT без пс;)ест(зоЙки 3.1емс!{тов умножите;(я, импу:Iьсы, п1)собразованные в симметричное треугольное нагряжение, а р(1з удваивают с помощью а двухполупериоднык выпрямителеи, вк;почe:(ныл пообеспеч ив а(он(и м и QT3 c;I OHH c IiocToki klHQH составляющей.
