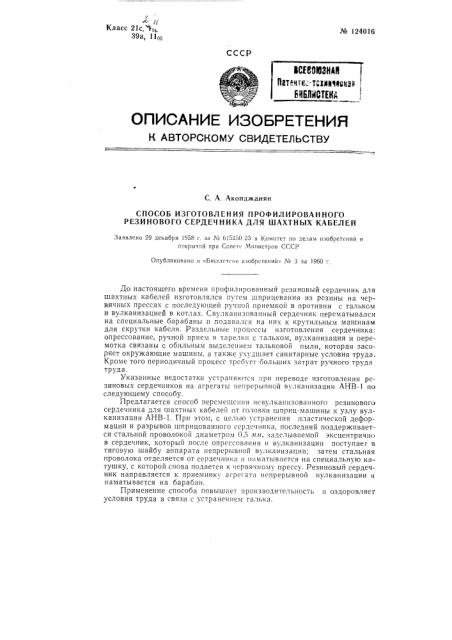

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. А. Акопджанян

СПОСОБ ИЗГОТОВЛЕНИЯ П РОФ ИЛ И РО ВА Н НОГО

РЕЗИНОВОГО СЕРДЕЧНИКА ДЛЯ ШАХТНЫХ КАБЕЛЕ1Ч

Заявлено 29 декабря !958 г. за Ка 615250 23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» т е 3 за 1960 г

До настоящего времени профилированный резиновый сердечник для шахтных кабелей изготовлялся путем шприцевания из резины на червячных прессах с последующей ручной приемкой в противни с тальком и вулканизацией в котлах. Свулканизованный сердечник перематывался на специальные барабаны и подавался на них к крутильным машинам для скрутки кабеля. Раздельные процессы изготовления сердечника: опрессование, ручной прием в тарелки с тальком, вулканизация и леремотка связаны с обильным выделением тальковой пыли, которая засоряет окружающие машины, а также ухудшает санитарные условия труда.

Кроме того периодичный процесс трсоует оольших затрат ручного труда труда.

Указанные недостатки устраняются при переводе изготовления резиновых сердечников на агрегаты непрерывной вулканизации AHB-1 по следующему способу.

Предлагается способ перемещения псвулканизовапного резинового сердечника для шахтных кабелей от головки шприц-машины к узлу вулканизации АНВ-1. При этом, с целью устранения пластическои деформации и разрывов шприцованного сердечника, последний поддерживается стальной проволокой диаметром 0,5 ятлп заделываемой эксцентрично в сердечник, который после опрсссования и вулканизации поступаег в тяговую шайбу аппарата непрерывной вулканизации; затем стальная проволока отделяется от сердечника и наматывается на специальную катушку, с которой снова подается к червячному прессу. Резиновый сердечник направляется к приемнику агрегата непрерывной вулканизации и наматывается на барабан.

Применение способа повышает производительность и оздоровляет условия труда в связи с устранением талька. № 124016

Предмет изобретения

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор А. К. Лейкина Гр. 91, 158

Подп. к печ. 30.XI-59 г.

Тираж 810 Цена 25 коп.

Информационно издательский отдел.

Объем 0,17 п. л. Зак. 10160

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Способ изготовления профилированного резинового сердечника шахтных кабелей, о т л и ч а ю гц и и с я тем, что, с целью повышения производительности и оздоровления условий труда, применяют стальную проволоку, которую вводят в резиновый сердечник при его перемещении от головки шприц -машины к узлу вулканизации.
