СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

A@4 ВОЗР114

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3799440/22-03 (22) 03.10.84 (46) 30.06.86. Бюл. № 24 (71) Специальный конструкторский отдел

Государственного проектно-конструкторского и экспериментального института по обогатительному оборудованию (СКО Института «Гипромашобогащение») (72) И. А. Высочин, С. А. Конторовский, Э. Я. Перельман и Э. Х. Дебердеев (53) 622.765 (088.8) (56) Авторское свидетельство СССР № 224422, кл. В 03 D 1/14, 1974.

Авторское свидетельство СССР № 511104, кл. В 03 D 1/14, 1974...SU„„1240455 А1 (54) (57) 1. УСТРОЙСТВО ДЛЯ ПОДАЧИ

ФЛОТАЦИОННОГО РЕАГЕНТА, включающее смесительную камеру, крышку с отверстиями, установленный на крышке шток, патрубки подвода сжатого воздуха и флотационного реагента и диффузор, отличающееся тем, что, с целью повышения надежности работы устройства за счет предотвращения забивания патрубков пульпой, устройство снабжено установленными на штоке клапаном и эластичным элементом, при этом шток установлен на крышке камеры с возможностью осевого перемещения, а эластичный элемент размещен между клапаном и крышкой камеры.

2. Устройство по и. 1, отличающееся тем, что отверстия в крышке камеры выполнены сужающимися к внутренней части камеры.

1240455

Составитель В. Морозов

Техред И. Верес Корректор М. Самборская

Тираж 514 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор М. Циткина

Заказ 3427/5

Изобретение относится к оборудованию для флотационного обогащения полезных ископаемых и может быть использовано в горной, металлургической, химической и других отраслях промышленности.

Цель изобретения — повышение надежности работы устройства за счет предотвращения забивания патрубков пульпой.

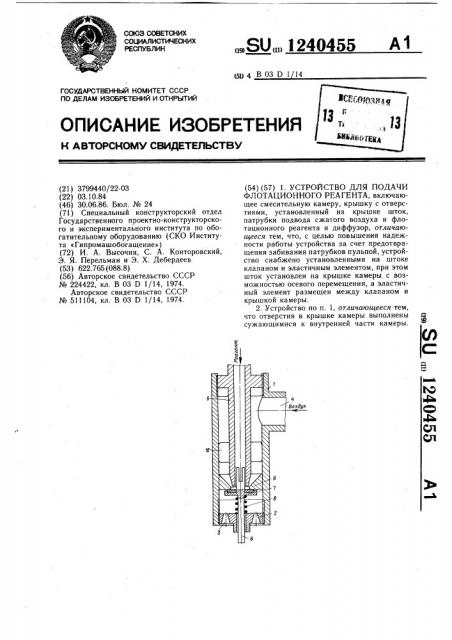

На чертеже изображено устройство для подачи флотационного реагента, разрез.

Устройство состоит из камеры 1, ввинченной в нее крышки 2 с сужающимися к внутренней части камеры 1 отверстиями 3, патрубков 4 подвода сжатого воздуха и 5 флотационного реагента, штока 6 с закрепленным на нем клапаном 7 и установленным между клапаном 7 и крышкой 2 эластичным элементом 8, установленного в камере 1 диффузора 9. Шток 6 установлен с возможностью осевого перемещения за счет заглубления одного из его концов в патрубок 5 подачи флотационного реагента и свободной установки другого конца в крышке 2.

Патрубок 5 подачи флотационного реагента центрирован в камере 1 при помощи лопаток 10.

Устройство для подачи флотационнного реагента работает следующим образом.

Исходный реагент через патрубок 5 поступает в камеру 1. Под действием сжатого воздуха, подаваемого в камеру 1 через патрубок 4, происходит перемещение штока 6 с закрепленным на нем клапаном 7. Проходя через диффузор 9, сжатый воздух эжектирует и диспергирует флотационный реагент и выносит его через отверстия 3 крышки 2 из камеры 1 во флотационную пульпу. В случае прекращения подачи сжатого воздуха под действием эластичного элемента 8 происходит обратное перемещение штока 6 с закрепленным на нем клапаном 7, перекрывается отверстие в диффузоре 9 и предотвращается попадание пульпы в патрубки подачи флотационного реагента 5 и сжатого воздуха 4. Прошедшая в нижнюю часть камеры 1 через отверстия 3 в крышке 2 пульпа удаляется при возобновлении подачи сжатого воздуха. Выполнение отверстий 3 в крышке

2 сужающимися к внутренней части камеры предотвращает их запрессовывание твердой средой пульпы, проходящей в нижнюю часть камеры 1 при выключении сжатого воздуха.
