Изобретение относится к устройствам для классификации материала по крупности и предназначено для транспортирования и грохочения кусково-сыпучей массы.

Цель изобретения — улучшение качества корнеклубнеплодов за счет интенсификации разрушения почвенных кусков.

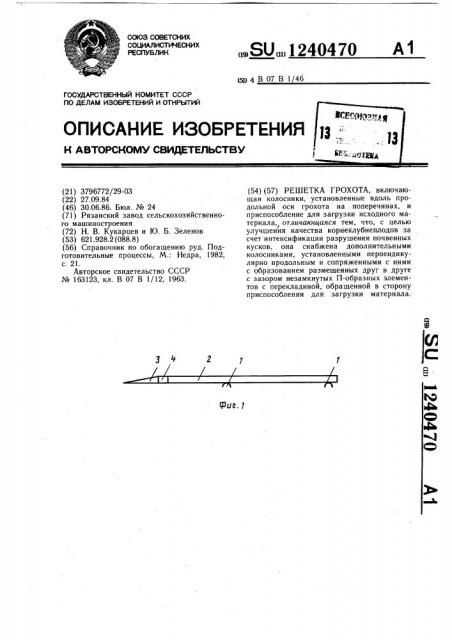

На фиг. 1 изображена решетка грохота, вид сбоку; на фиг. 2 — то же, вид сверху.

Решетка грохота содержит поперечины 1, на которых закреплены вдоль продольной оси грохота колосники 2, приспособление 3 для загрузки исходного материала, которое может быть выполнено, например, в виде лемеха. Колосники 2 имеют разную длину и увеличиваются симметрично от продольной оси решетки к периферии. Колосники 2 попарно соединены между собой дополнительными колосниками 4, установленными перпендикулярно продольным колосникам 2 с образованием П-образных фигур. П-образные незамкнутые элементы размещены друг в друге с зазором, при этом перекладины элементов обращены в сторону приспособления для загрузки материалов.

Устройство работает следующим обраКусково-сыпучая масса, содержащая корнеклубнеплоды, землю и почвенные комки, посредством колебательного движения решета, установленного на грохоте, с подающе5 го приспособления 3 поступает на просеивающую поверхность и в первую очередь на поперечные колосники 4.

В процессе грохочения наибольшее количество кусково-сыпучей массы располагается в средней части решетки, поэтому число

10 поперечных колосников 4 в средней части решетки наибольшее.

Колосники 4 оказывают более активное воздействие на транспортируемую массу по сравнению с .колосниками 2, что способствует более интенсивному разрушению поч 5 венных кусков, содержащихся в кусково-сыпучей массе, и очистке поверхностей корнеклубнеплодов от остатков земли.

После активного встряхивания на поперечных колосниках 4 большинство комков уже находится в измельченном состоянии, поэтому последующее грохочение на продольных колосниках 2 обеспечивает полное отделение и очистку оставшегося вороха кусково-сыпучей массы от земли и почвенных комков.
