СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с59 4 В 08 В 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

4ь

Ю еД 3

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3843234/28-12 (22) 09.01.85 (46) 30.06.86. Бюл. № 24

172) С. В. Тюха (53) 628.314.2 (088.8) (56) Авторское свидетельство СССР № 590020, кл. В 08 В 3/22, 1978. (54) (57) 1. УСТАНОВКА ДЛЯ МОЙКИ

ГИБКИХ СВЯЗЕЙ ЦЕПНЫХ ПЕРЕДАЧ, содержащая камеру мойки и средство перемещения гибкой связи вдоль позиций мойки, включающее валы со звездочками, по крайней мере один из которых приводной, отличающаяся тем, что, с целью расширения технологических возможностей, она снабжена двумя цепными передачами, звез„„SU„„, 1240478 А1 дочки которых расположены по обе стороны от звездочек средства перемещения гибкой связи, и приспособлениями для фиксации гибкой связи относительно цепных передач, при этом все звездочки имеют одинаковый шаг.

2. Установка по п. 1, отличающаяся тем, что каждое приспособление для фиксации гибкой связи относительно цепных передач имеет стержень с резьбовой головкой и втулку с осевым отверстием и с резьбой для образования с резьбовой головкой винтовой пары, при этом втулка жестко закреплена на звене цепной передачи, а стержень проходит через осевое отверстие втулки для фиксации гибкой связи относительно цепной передачи.

1240478

6,7 (Риа. 2

Составитель С. Мошкин

Редактор М. Циткина Техред И. Верес Корректор Г. Решетник

Заказ 3429/6 Тираж 57! Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д, 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к технике мойки гибких связей цепных передач.

Цель изобретения — расширение технологических возможностей устройства.

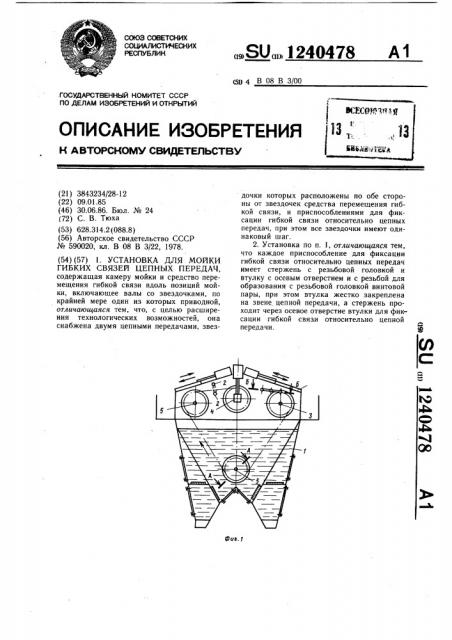

На фиг. 1 изображена установка для мойки гибких связей цепных передач; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 1.

Установка для мойки гибких связеи цепных передач содержит камеру мойки 1, форсунки 2, средство перемещения гибкой связи вдоль позиций мойки, включающее приводной 3, натяжной 4 и опорный 5 валы со звездочками 6 и 7, установленными парами на соответствующих . валах, очищаемая гибкая связь охватывает звездочки 6 и 7, расположенные на валах 3 — 5, две цепные передачи 8, охватывающие звездочки 9, причем все звездочки имеют одинаковый шаг, приспособления для фиксации гибкой связи относительно цепных передач, каждое из которых имеет стержень 10 с резьбовой головкой, втулку 11 с осевым отверстием, причем втулка 11 жестко закреплена на звене цепной передачи 8. Втулка 11 также имеет винтовую нарезку для фиксации стержня 10. Звено цепной передачи 8 имеет отверстие 12 под стержень 10.

Установка работает следующим образом.

Один конец гибкой связи наводят на звездочки валов 3 или 5, затем фиксируют начальное звено гибкой связи относительно цепной передачи с помощью приспособления для фиксации гибкой связи. Периодически включая привод установки, наводят гибкую связь на средство перемещения гибкой связи, после чего фиксируют последнее звено гибкой связи относительно цепной передачи. После установки гибкой связи начинается мойка. Через форсунки подают техническую воду с включением пес ка и твердых частиц на движущуюся гибкую связь, погруженную на три четверти в техническую воду.

При работе установки вращающийся момент от привода через редуктор и коробку передач передается на цепные передачи 8 и через стержни 10 на гибкую связь.

После окончания мойки гибкой связи ее снимают в последовательности обратной установке гибкой связи.

Применение цепных передач с приспособлениями для фиксации гибких связей относительно цепных передач обеспечивает мойку гибких связей различной длины, что позволяет расширить технологические возможности установки. д-б
