Реферат

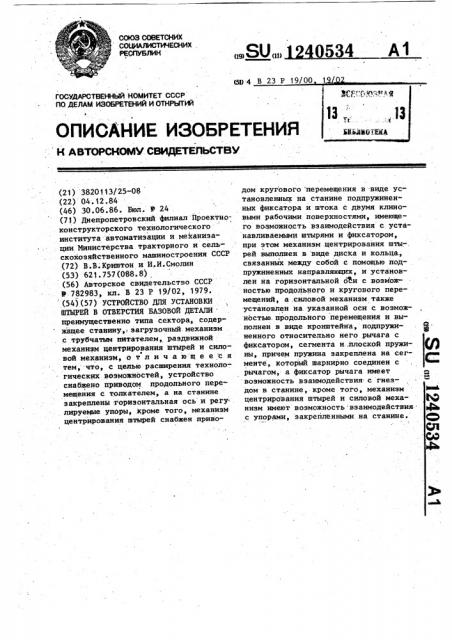

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

as SU <и> (SD 4

ОПИСАНИЕ ИЗОБРЕТ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3820113!25-08 (22) 04.12.84 (46) 30.06.86. Бюп. У 24 . (71) Днепропетровский филиал Проектноконструкторского технологического института автоматизации и механизации Министерства тракторного и сельскохозяйственного машиностроения СССР (72) В.В.Криштон и И.И.Смолин (53) 621. 757 (088. 8) (56) Авторское свидетельство СССР

У 782983, кл. В 23 P 19/02, 1979. (54)(57) УСТРОЙСТВО ДЛЯ УСТАНОВКИ

ШТЫРЕЙ В ОТВКРСТИЯ ВАЗОВОЙ ДЕТАЛИ преимущественно типа сектора, содержащее станину,. загрузочный. механизм с "грубчатым питателем, раздвижной механизм центрирования штырей и силовой механизм, о т л и ч а ю щ е е с я тем, что, с целью расширения техноло. гических возможностей, устройство снабжено приводом продольного перемещения с толкателем, а на станине закреплены -горизонтальная ось и регу лируеМые упоры, кроме того, механизм центрирования штырей снабжен приводом кругового перемещения в виде установленных на станине подпружиненных фиксатора и штока с двумя клиновыми рабочими поверхностями, имеющего возможность взаимодействия с устанавливаемыми штырями и фиксатором, при этом механизм центрирования шты-. рей выполнен в. виде диска и кольца., связанных между собой с помощью подпружиненных направляющих, и,установлен на горизонтальной оси с возможностью продольного и кругового перемещений, а силовой .механизм также установлен на указанной оси с возможностью. продольного перемещения и выполнен в виде кронштейна, подпружиненного относительно него рычага с фиксатором, сегмента и.плоской пружины, причем пружина закреплена на сегменте, который шарнирно соединен с рычагом, а фиксатор рычага имеет возможность взаимодействия с гнездом в станине, кроме того, механизм центрирования штырей и силовой механизм имеют возможность взаимодействия с упорами, закрепленными на станине.

1 1240

Изобретение относится к машиностроению и может быть использовано при сборке секторных деталей типа игольчатых барабанов сельскохозяйственных машин.

Целью изобретения является расширение технологических возможностей за счет воэможности последовательной установки нескоЛьких рядов штырей в базовую деталь типа сектора.

На фиг. 1 изображено устройство, общий вид; на фиг.2 — вид А на фиг.1.

Устройство предназначено для сборки штырей 1 с базовой деталью 2 в виде сектора, например игольчатого

15 барабана .сельскохозяйственных машин, и снабжено механизмом центрирования штырей, состоящим иэ диска 3, установленного на оси 4 с воэможностью продольного перемещения и поворота

20 вокруг оси, к которому крепится при помощи направляющих 5 и пружин 6 кольцо 7. При этом, в месте стыка кольца с диском образуются ячейки для штырей, совпадающие по шагу с отверстиями сектора 2. На оси 4 жестко закреплен трубчатый питатель 8. Механизм центрирования штырей снабжен приводом кругового перемещения в виде направляющей 9, жестко закрепленной на станине, и штока 10 с клиновы30 ми поверхностями 11, подпружиненного пружиной 12. Силовой механизм снабжен досылателем, выполненным в виде плоской пружины 13, одним концом жестко прикрепленной к сегменту 14, соединенному с помощью оси 15 с рычагом

16, который крепится с помощью оси

17 и пружины 18 к кронштейну 19 с опорой 20, установленной с возможностью перемещения вдоль оси 4 устройства. Для обеспечения взвода пружины 18 на рычаге 16 установлен фиксатор 21, входящий в гнездо 22, выполненное в станине устройства. Устройство снабжено приводом продольного перемещения, выполненным в виде направляющей 23, жестко закрепленной на оси 4, и толкателя 24. Для возврата механизма подачи штырей в исходное положение устройство снабжено пружиной 25. Для раскрытия ячеек, образованных кольцом 7 и диском 3, устройство имеет регулируемые упоры

26. Для обеспечения расположения досылятеля на оси штырей при раскрытии 55 ячеек устройство снабжено регулируемыми упорами 27. Для смещения досылателя 13 в исходное положение при воз534 2 врате диска с кольцом и досылателем устройство снабжено подвижными упорами 28 с пружинами 29. Для обеспечения фиксированного положения механизма центрирования штырей относительно питателя 8 он снабжен фиксатором 30, установленным на оси 31 и подпружиненным пружиной 32.

Устройство работает следующим образом.

По питателю 8 штырь 1 под силой собственного веса поступает в ячейку, образованную диском 3 и кольцом 7.

При появлении ножки штыря в зоне работы привода кругового перемещения и при перемещении штока 10 клиновая поверхность 11 штока, упираясь в ножку штыря, поворачивает диск 3 с кольцом 7 на шаг, предварительно от,жав фиксатор 30. При холостом ходе штока 10 устанавливается фиксатор 30 и поступает следующий штырь иэ питателя 8 в ячейку. При отсутствии штыря в ячейке шток 10 совершает возвратно-поступательное движение без поворота диска 3 с кольцом 7 на шаг, т.е. при наборе группы штырей в ячейки исключается B(.зможность появления пустой ячейки.

При заполнении последней ячейки включается привод продольного перемещения, толкатель 24 перемещает механизм центрирования штырей и силовой механизм. При этом при совпадении ножек штырей с отверстиями в секторе базовой детали штыри под действием усилия досылателя частично устанавливаются в отверстия сектора и при дальнейшем движении толкателя 24 штыри перемещают сектор на шаг, подготавливая при этом следующий ряд отверстий под сборку. Опора 20 упирается в регулируемый упор 27 и останавливается. Направляющая 5 упирается в регулируемый упор 26, и кольцо 7 останавливается, а диск. 3 продвигается дальше, в результате чего открываются ячейки со штырями, и штыри под действием усилия досылателя проталкиваются в отверстия сектора, т.е. происходит окончательная сборка группы штырей с сектором базовой детали. При холостом ходе штока 24 механизм центрирования штырей возвращается в исходное положение. При заходе фиксатора 21 в гнездо 22 досылатель выводится из зоны ячеекв исходноеположение и при этом взводится пружина 18. Затем, цикл сборочных работ повторяется.

1240534

Л Ю aZ
