Реферат



А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (511 4 В 23 7/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3836112/25-08 (22) 03.01.85 (46) 30.06.86. Бюл. Ф 24 (71) Специальное конструкторское

:бюро прецизионного станкостроения (72) А.П.Драгун и В.А.Пушков (53) 621.9.06-229,64(088.8) (56) Христич З.Д. Автоматизация . инструментального производства. И.: Машиностроение, 1964, с. 126, р. 64.. (54) (57) УСТРОЙСТВО ДЛЯ ОРИЕНТИРОВАНИЯ РЕЗЬБОВЫХ ДЕТАЛЕЙ, содержащее корпус, отводящий лоток, пару ножей, установленных параллельно друг к другу над входным окном отводящего лотка, отличающееся тем, что, с целью расширения технологических возможностей устройства, оно снабжено парой роликов, установленных на оси над входным окном отводящего лотка с возможностью свободного вращения, а ножи подпружинены относительно друг друга и корпуса и выполнены с остроугольными вершинами, причем продольные оси ножей расположены перпендикулярно оси вращения роликов.

1240543

А=0„-И+А, t

Изобретение относится к машиностроению и приборостроению и может быть использовано в автоматических загрузочных и сборочных устройствах.

Целью изобретения является расширение технологических возможностей устройства за счет обеспечения ориентирования резьбовых деталей, имеющих на концах одинаковый наружный диаметр резьбы с крупным и мелким шагом. 10

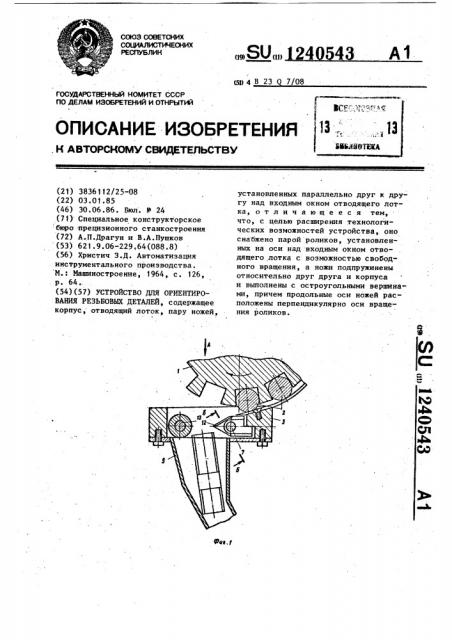

На фиг. 1 схематически показано ориентирующее. устройство;, общий вид, разрез; на фаг. 2 — вид А на фиг. -1; на фиг. 3 — сечение Б-Б на фиг. 1; .на фиг. 4 — схема расположения участ- 15 ка резьбовой детали с крупной резьбой между ножом и роликом.

Устройство для ориентации резьбовых деталей содержит механизм 1 по- 2п штучной выдачи резьбовых деталей 2, расположенный на корпусе 3, имеющем входное окно 4 с отводящим лотком 5.

Во вхоДном окне 4 расположена пара ножей 6, смонтированных на направляю- 25 щей 7, причем продольные оси этих ножей расположены перпендикулярно пружин 8, 9, 10 между собой и корпусом. Пружины находятся в разжатом (свободном) состоянии или легко сжатом. Эти пружины фиксируют определенное расстояние между осями ножей 6 перед подачей резьбовых деталей и не препятствуют их перемещению в обе стороны под действием незначительного усилия, возникающего при подаче деталей.

Каждый нож выполнен с остроугольным лезвием 11, предназначенным для 4О первичной ориентации резьбовых деталей по их реэьбовым канавкам, и ост,— роугольной вершиной 12. Во входном ,окне .4, параллельно указанной направляющей 7, установлена ось 13, 4 на. которой расположены ролики 14 с возможностью свободного вращения; а между ними установлена разделительная втулка 15., 2

Так как необходимо, чтобы деталь, имеющая на концах резьбу с одинаковым наружным диаметром, но разным шагом, быпа сориентирована резьбой с крупным шагом, и учитывая, что высота профиля резьбы с крупным шагом больше высоты профиля с мелким шагом, то расстояние А между цилиндрической поверхностью роликов и остроугольны- . ми зубьями ножей должно быть выбрано наименьшим, т.е. по резьбе с крупным шагом и с гарантированным зазором, и определяется по следующей формуле: где Рн - наружный диаметр резьбы детали с крупным шагом, мм;

h — высота профиля резьбы с крупным шагом, мм;

Ь вЂ” величина гарантированного зазора между вершинами ножей. и внутренним диаметром резь- .бы с крупным шаГом, мм, а так как

Ди р

2 где D > — внутренний диаметр резьбы с крупным шагом, мм, то

А=Рн "= +6= . + 8°.

05 D +DL

2, .2

Устройс . во работает следующим образом.

Иэ механизма 1 поштучной выдачи резьбовая деталь 2 скатывается, попадает на ножи 6 и катится по ним, в результате чего благодаря подвижности ножей деталь своими реэьбовыми канав ками западает на лезвия 11. ,Затем деталь попадает в пространство между остроугольной вершиной 12 ножей 6,и цилиндрической поверхностью роликов 14 °

Поскольку на участке расположения детали с крупным шагом резьбы образуется зазор между вершиной 12 ножа 6, то на этом участке деталь разворачивается вертикально и в таком положении падает в отводящий лоток 5.

1240543

ВиУЛ

Фиг.2

f2

b-6

{Рца. 3
