Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU „„1240704 (ц 4 В 65 G 47/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 13, П

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ завод

ЬР

4:ь

СР

Н

CO Да (pub,! (21) 3796197/27-03 (22) 01.10.84 (46) 30.06.86. Бюл. № 24 (71) Московский автомобильный им. И. А. Лихачева (72) А. И. Яшин и Ю. Н. Махнев (53) 621.867 (088.8) (56) Авторское свидетельство СССР № 250020, кл. В 65 G 47/22, 1966.

Авторское свидетельство СССР № 513911, кл. В 61 G 47/22, 1972. (54) (57) МЕХАНИЗМ ОРИЕНТАЦИИ И

ПЕРЕМЕЩЕНИЯ ДЕТАЛЕЯ, включающий направляющие, подающее приспособление, размещенное под ним поворотное приспособление в виде шарнирно закрепленного на станине двуплечего рычага, связанного с толкателем, установленным в направляющих и соединенным с приводом, отличающийся тем, что, с целью повышения надежности, толкатель выполнен с поперечным пазом, а двуплечий рычаг снабжен осью с роликом, установленным на одном его плече с возможностью размещения в поперечном пазу тол кател я.

1240704

Составитель Б. Толчанов

Техред И. Верес Корректор М. Самборская

Тираж 833 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Повхан

Заказ 3448(! 7

Изобретение относится к устройствам для ориентации и перемещения деталей при автоматизации технологических процессов изготовления различных деталей, например вкладышей автомобилей,и может быть использовано в крупносерийном и массовом производстве на заводах автомобильной, машиностроительной и автотракторной промышленности, например в крацевальных автоматах, предназначенных для зачистки наружных поверхностей вкладышей грузовых и легковых автомобилей и тракторов.

Целью изобретения является повышение надежности.

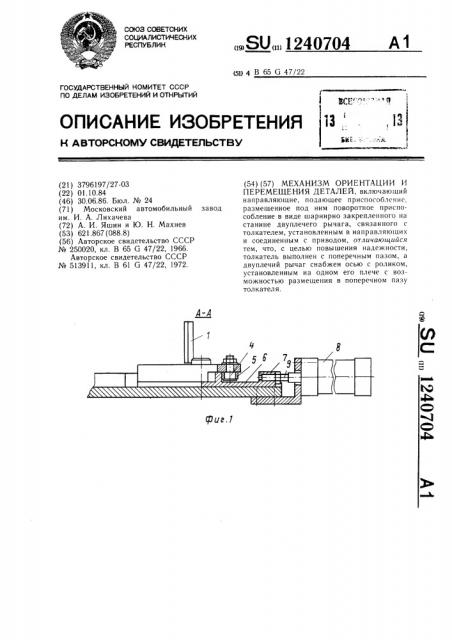

На фиг.1 изображен предлагаемый механизм, общий вид (разрез А — А на фиг.2); на фиг.2 — то же, вид сверху.

Механизм содержит подающее приспособление в виде загрузочного лотка 1, размещенное под ним поворотное приспособление в виде двуплечего рычага 2, установленного на оси 3 и имеющего на одном плече ось 4 с роликом 5, который находится в поперечном пазу 6, выполненном в толкателе 7. Пневмоцилиндр 8 со штоком 9 жестко закреплен на станине 10, имеющей направляющие 11, в которых могут перемещаться толкатель 7 и детали !2. Второе положение рычага 2 показано позицией 13.

Механизм работает следующим образом.

Шток 9 пневмоцилиндра 8 перемещает толкатель 7 вперед, который разворачивает рычаг 2 роликом 5 с осью 4 на 90 в положение поз 13. По загрузочному лотку 1 детали 12, например вкладыш, падают на !

0 станину 10. При ходе штока 9 пневмоцилиндра 8 назад толкатель 7 вначале перемещается, не поворачивая рычага 2, за счет имеющегося широкого поперечного паза 6 в толкателе 7 (в противном случае детали 12 наедут на толкатель 7). Далее, перемещаясь, толкатель 7 поворачивает рычаг 2, который в свою очередь разворачивает на 90 и перемещает детали !2 в направляющие 11 станины 10. При повторном ходе вперед толкатель 7 передвигает детали 12 в направ 0 ляющих 11 на один шаг и поворачивает рычаг 2.

Далее по лотку 1 падает другая деталь и цикл работы повторяется.
