Датчик оборотов вала турбобура

Датчик оборотов вала турбобура

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4

ОПИСАНИЕ ИЗОБРЕТ

Н ABT0PGHOIVIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3834775/22-03 (22) 02. 01 . 85 (46) 30.06.86. Бюл. Р 24 (71) Тюменский индустриальный институт им. Ленинского комсомола (72) Ю.А..Савиных и В.И.Московкин (53) 622.243.5(088.8) (56) Грачев Ю.В., Варламов В.П. Автоматический контроль в скважинах при бурении и эксплуатации. М.: Недра, 1968, с. 282.

Авторское свидетельство СССР

У 156120, кл. Е 21 В 45/00, 1962. (54)(57) ДАТЧИК ОБОРОТОВ ВАЛА ТУРБОБУРА, содержащий корпус, размещенные

„„SV„„1240874 А 1 в нем приводной вал турбобура и пружину, а также генератор звуковых колебаний, отличающийся тем, что, с целью повышения точности контроля частоты вращения вала турбобура, датчик снабжен вибропоглотителем, кронштейном, роликом, водилом и муфтой свободного хода, причем вибропоглотитель закреплен на пружине, которая с помощью кронштейна прикреплена к корпусу, а приводной вал турбобура, который является генератором звуковых колебаний, через муфту свободного хода соединен с водилом, на котором расположен ролик.

1240874 где — коэффициент потерь материала покрытия;

, Й„;

Е /Я„; толщина демпфируемой пластины и слоя покрытия: модули Юнга демпфирующей пластины и покрытия;

Г2=

21 „, 2

Е„,Е

40

Изобретение относится к бурению и может быть использовано для контроля числа оборотов вала турбобура.

Целью изобретения является повышение точности контроля частоты вращения вала турбобура.

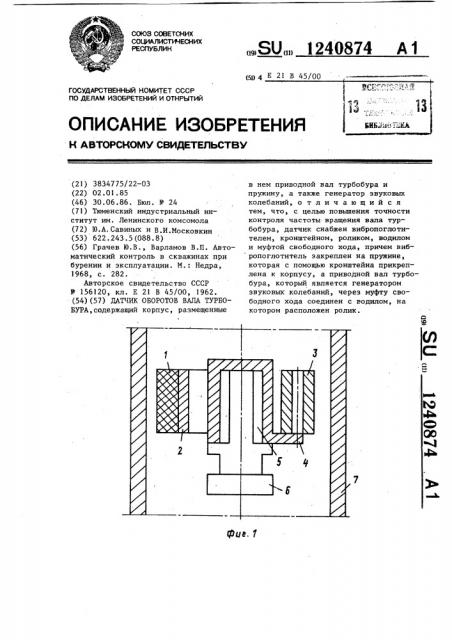

На фиг.1 изображен датчик числа оборотов вала турбобура, продольный разрез; на фиг.2 — то же, поперечный разрез; на фиг.3 — примеры получен- 10 ных осциллограмм бегущей волны.

Метод динамического гашения колебаний состоит в присоединении к объекту дополнительных устройств с целью изменения его вибрационного состоя- 15 ния. Изменение вибрационного состояния объекта при присоединении динамического гасителяосуществляется путем перераспределения колебательной энер- . гии от объекта к гасителю. Динамичес-20 кие гасители могут быть конструктивно реализованы на основе пассивных элементов (масс, пружин, демпферов) .

В качестве демпфера можно исполь зовать вибропоглощающий материал, на- 25 пример резину.

Коэффициент потерь пластины, облицованной вибропоглощающим покрытием, определяется по формуле

2 30

4 8г <д + 1 2 Р41 )

1 +о ф (otz + 12о2 ) расстояние между нейтраль- ными плоскостями пластины и слоя покрытия.

Таким образом, если кратковременно присоединить к демпфируемой поверхности, например к поверхности бурильной трубы, демпфер, то можно получить волновую паузу, т.е. произойдет поглощение энергии звуковых волн на участке, равном площади демпфера.

В случае периодического присоединения вибропоглощающего материала к демпфируемой поверхности получим последовательность; волновых пауз.

Датчик оборотов вала турбобура содержит вибропоглотитель 1, силовую пружину 2 (для возврата вибропоглотителя в исходное положение), ролик 3, водило 4, пружину 5 муфты свободного хода, приводной вал 6, корпус 7 и кронштейн 8.

Датчик оборотов вала турбобура работает следующим образом.

Приводной вал б, соединенный с валом турбобура, передает вращение за счет трения пружины 5 муфты свободно"

ro хода водилу 4. Ролик 3 прижимает вибропоглотитель 1 вместе с силовой пружиной 2 к демпфируемой поверхности корпуса 7, осуществляя тем самым кратковременный контакт между корпусом и вибропоглотителем.

На фиг.Зд представлена осциллограмма шума (бегущие волны); на фиг.Зо осциллограмма шума с волновыми паузами, причем длительность паузы равна времени контакта и является акустическим информационным сигналом о технологическом параметре бурения — числе оборотов вала турбобура.
