Реферат

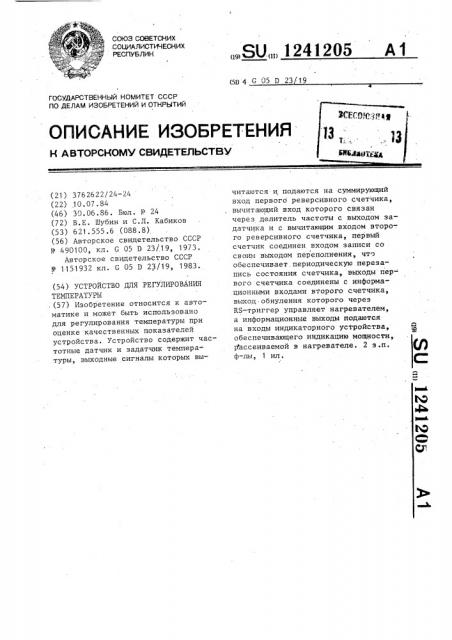

СОЮЗ СОВЕТСНИХ .СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (50 4 С 05 D 23 19

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCKOMV СВИДЕТЕЛЬСТВУ

VЗ »4Я.,13

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3762622/24-24 (22),10.07.84 (46) 30.06.86. Бюл. № 24 (72) В.Е. Шубин и С.Л. Кабиков (53) 621.555.6 (088.8) (56) Авторское свидетельство СССР

¹ 490100, кл. G 05 D 23/19, 1973.

Авторское свидетельство СССР № 1151932 кл. G 05 D 23/19, 1983. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ .(57) Изобретение относится к автоматике и может быть использовано для регулирования температуры при оценке качественных показателей устройства. Устройство содержит частотные датчик и задатчик температуры, выходные сигналы которых вы„„SU„„1241205 А 1 читаются и подаются на суммирующий вход первого реверсивного счетчика, вычитающий вход которого связан через делитель частоты с выходом задатчика и с вычитающим .входом второ-, го реверсивного счетчика, первый счетчик соединен входом записи со своим выходом переполнения, что обеспечивает. периодическую перезапись состояния счетчика, выходы первого счетчика соединены с информационными входами второго счетчика, выход-обнуления которого через

RS-триггер управляет нагревателем, а информационные выходы подаются на входы индикаторного устройства, обеспечивающего индикацию мощности, рассеиваемой в нагревателе. 2 s .n. ф лы 1 ил е

1241205

1

Изобретение относится к автоматике и может применяться для регулирования температуры при оценке качественных показателей термостатирующих устройств. 5

Цель изобретения — упрощение устройства. .На чертеже представлена структурная схема предлагаемого устройства.

Устройство содержит частотный 10 датчик 1 температуры, частотный задатчик 2 температуры, вычитатель 3, делитель 4 частоты, задатчик 5 коэффициента деления, формирователи 6 и 7 импульсов, первый и второй реверсивные счетчики 8 и 9, элемент 10 задержки, индикатор 11, а также RS-триггер 12 и усилитель 13 мощности, образующие исполнительный элемент 14. В.состав индикатора входят регистр 15 памяти, дешифратор 16 и светодиодная матрица 17.

Устройство содержит также нагреватель 18. Устройство работает следующим 25 образом.

При включении блоки устройства устанавливаются в исходное положение сигналом "Сброс" (условно не показан). На входы вычитателя 3 от задатчика 2 и датчика 1 поступают сигналы постояннойи зависящейот темпе— ратуры частот. Сигналразностной частоты на выходе вычитателя преобразуется вкороткие импульсы формирователем 6 и поступает на суммирующий вход счетчика 8. Сигнал задатчика 2 поступает на вход делителя 4 частоты, коэффициент деления частоты которого определяется задатчиком 5 и выбирается

40 таким, чтобы частота импульсов, поступающих на вычитающий вход, была ниже частоты импульсов, поступающих на суммирующий вход того же счетчика 8. Разница этих частот, делен4S ная на крутизну преобразования (в

Гц/ С) определяет рабочую температуру в термостате, а отношение частот опорного генератора и импульсов, поступающих на вход "Запись" счетчика 9, определяет информационную емкость счетчиков 8 и,9 . и число градаций изменения мощности.

В исходном состоянии счетчик 8 полностью. заполнен и так как содержимое счетчика 8 переписывается в счетчик 9, индикатор 11 показывает . неизменное значение мощности. В результате постоянного поступления на установочный вход исполнительного элемента 14 импульсов с формирователя происходит интенсивный прогрев термостатируемого объема.

По мере роста температуры понижается частота импульсов, поступающих на суммирующий вход счетчика 8, пос-тепенно приближаясь к частоте сигнала, поступающего на вычитающий вход того же счетчика 8. Для уменьшения вероятности одновременного попадания сигналов на суммирующий и вычитающий входы одного счетчика применены формирователи коротких импульсов.. Когда частота сигнала, поступающего на вычитающий вход счетчика 8, станет несколько большей частоты сигнала на его суммирующем входе, содержимое счетчика 8 начи— нает уменьшаться. Начинает уменьшаться также содержимое счетчика 9, а значит, и время включенного состояния подогревателя, которое зависит от емкости счетчика 9 и частоты задатчика 2. Чем меньше содержимое счетчиков 8 и 9, тем короче оказывается длительность подогрева, а величина потребляемой термостатом мощности оказывается пропорциональ1 ной состоянию счетчика, которое индицируется индикатором 11, при этом элемент 10 задержки обеспечивает подавление переходного процесса на входе индикатора.

Устройство обладает повышенной надежностью в результате упрощения его схемы и воэможностью оценки качественных характеристик термоизоляции.

Формула из обретения

1. Устройство для регулирования температуры, содержащее частотные датчнк и задатчик температуры, подключенные к входам вычитателя, делитель частоты с задатчиком коэффициента деления, два формирователя импульсов, два реверсивных счетчика, и последовательно соединенные RS-триггер усилитель и нагреватель, о тл и ч а ю щ е е с я тем, что, с целью упрощения устройства, выход частотного задатчика подключен через делитель частоты и один из формирователей импульсов к вычитающему входу первого реверсивного счетчика, к входу записи второго реверсивного счетчика и S-входу RS — тригге—

1 241205

Составитель Г. Крейман

Техред Л.Олейник Корректор M. Шароши

Редактор А. Огар

Тираж 836 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 3487/42

Производственно-.полиграфическое предприятие, г. Ужгород, ул . Проектная,4 з ра, R-вход которого подключен к обнуляющему входу второго реверсивного счетчика, вычитающий вход которого соединен с выходом частотного задатчика, а суммирующий вход вто- 5 рого реверсивного счетчика связан с информационными входами первого . реверсивного счетчика и шиной "1", выход вычитателя через другой форми— рователь импульсов соединен с сум- 10 мирующим входом первого реверсивного счетчика, выход переполнения которого связан с его входом записи, а информационные выходы — с информационными входами второго реверсивного счетчика.

2. Устройство по п.1, о т л ич а ю щ е е с я тем, что, с целью расширения функциональных возможностей устройства, в него введены индикатор и элемент задержки, информационные входы индикатора связаны с информационными выходами второго реверсивного счетчика, вход записи коТорого через элемент задержки соединен с входом записи индикатора.
