Устройство для вывода информации

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматики и вычислительной техники и может быть использовано для передачи данных из устройства обработки в устройство вьшода индикации и регистрации информации в цифровой аппаратуре . Изобретение позволяет упростить устройство для вывода данных из устройства обработки в устройство для регистрации путем исключения из устройства-прототипа блока управления и введения коммутатора, регистров, второго счетчика и второго дешифратора с их связями. 1 ил. tc to

СОЮЗ СОВЕТСКИХ, СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

СЮ 4 С 06 F 3 00

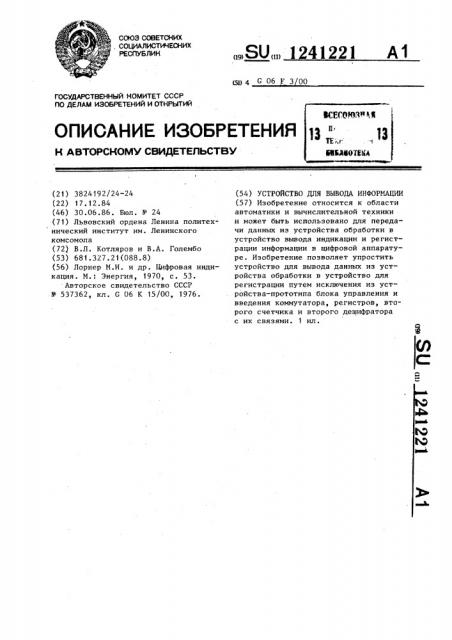

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3824192/24-24 (22) 17. 12.84 (46) 30.06.86. Бюл. У 24 (71) Львовский ордена Ленина политехнический институт им. Ленинского комсомола (721 В.Л. Котляров и В.А. Голембо (53) 681.327.21(088.8) (56) Лорнер М.И. и др. Цифровая индикация. M. Энергия, 1970, с. 53.

Авторское свидетельство СССР

У 537362, кл. G 06 К 15/00, 1976.

Л0 „, 1 41221 А1 (54) УСТРОЙСТВО ДЛЯ ВЫВОДА ИНФОРИАЦИИ (57) Изобретение относится к области автоматики и вычислительной техники и может быть использовано для передачи данных из устройства обработки в устройство вывода индикации и регистрации информации в цифровой аппаратуре. Изобретение позволяет упростить устройство для вывода данных из устройства обработки в устройство для регистрации путем исключения из устройства-прототипа блока управления и введения коммутатора, регистров, второго счетчика и второго дешифратора с их связями. 1 ил.

12412

Изобретение относится к автоматике и вычислительной технике и. может быть использовано для передачи данных из устройства обработки в устройство вывода индикации и регистрации информации в цифровой аппаратуре.

Цель изобретения — упрощение устройства для вывода информации.

На чертеже изображена схема устройства. 10

Устройство содержит счетчики 1 группы, коммутатор 2, первый счетчик

3, первый и второй регистры 4 и 5, первый дешифратор 6, генератор 7 им- 15 пульсов, второй счетчик 8, второй дешифратор 9 и индикаторы 10 группы.

Устройство для вывода информации работает следующим образом.

Первоначально; счетчик 3 устанавли" вается в положение "9", затем после импульса "Пуск" включается генератор

7 импульсов. Одновременно начинают считать счетчики 1 группы, а также счетчики 3 и 8. Перенос показаний в регистр 4 происходит в момент переполнения того из счетчиков 1 который подключен коммутатором 2 к входу "Перенос" регистра 4. Так как счетчик 30

3 — вычитающий, в регистр 4 поступает число, записанное в том счетчике

1 группы, который .подключен к выходу коммутатора 2. При переполнении счетчика 3 указанное число переходит в ! ! регистр 5 и высвечивается на одном из

,индикаторов 10 группы до следующего переполнения (перехода из "0" в "9") счетчика 3. В регистр 5 при каждом переполнении счетчика 3 поступает 40 новая цифра от одного из счетчиков 1.

1 2

Одновременно счетчик 8 переключае индикаторы 10 группы.

Исключение блока управления обеспечивает упрощение устройства для вывода информации.

Формула изобретения

Устройство для вывода информации, содержащее группу счетчиков, генератор импульсов, первый счетчик, первый дешифратор и группу индикаторов, одни входы которых соединены с выходами первого дешифратора, о т л и ч а ю— щ е е с я тем, что, с целью упрощения устройства, оно содержит -коммутатор, первый и второй регистры, второй

=четчик и второй дешифратор, входы которого объединены с входами управления I<:oììóòàòoðà и подсоединены K выходам второго счетчика, а выходы— к другим входам индикаторов группы, вход генератора импульсов и установочный вход первого счетчика являются установочным входом устройства, выходы первого счетчика подключены к информационным входам первого регистра, а один из выходов первого счетчика соединен со счетным входом второ-о счетчика и со стробирующим входом второго регистра, выходы которого соединены с входами первого дешифратора, выход генератора импульсов подключен к счетным входам первого счетчика и счетчиков группы, выходы которых соединены с информационными входами коммутатора, выход которого соединен со стробирующим входом nep:soro регистра, выходы которого подключены к информационным входам второго регистра.

1241221

Гиджак ж А ого
