Вакуум-термический способ получения кальция из силикокальция

Вакуум-термический способ получения кальция из силикокальция

Иллюстрации

Показать все

Реферат

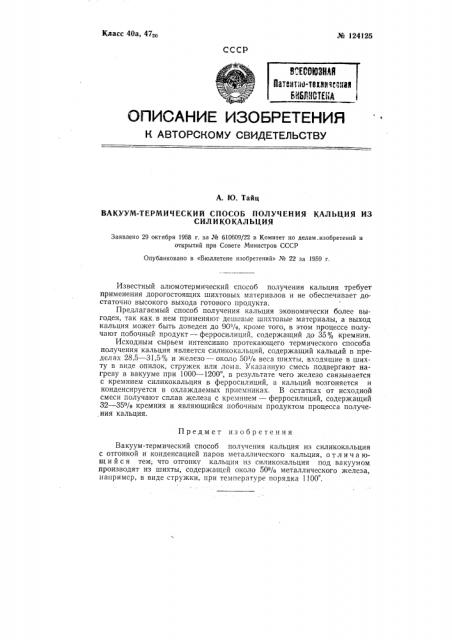

Класс 40а, 472о.% )24125

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Ю. Тайц

ВАКУУМ-ТЕРМИЧЕСКИЙ СПОСОБ ПОЛУЧЕН ИЯ КАЛЬЦИЯ ИЗ

СИЛ И КОКАЛ ЬЦИЯ

Заявлено 29 октября 1968 г. за № 610609/22 в Комитет по делам. изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1959 г.

Предмет изобретения

Вакуум-термический способ получения кальция из силикокальция с отгонкой и конденсацией паров металлического кальция, о т л и ч а ющи йс я тем; что отгонку кальция из силикокальция под вакуумом производят из шихты, содержащей около 50 /в металлического железа, например, в виде стружки, при температуре порядка 1100 .

Известный алюмотермический способ получения кальция требует применения дорогостоящих шихтовых материалов и не обеспечивает достаточно высокого выхода готового продукта.

Предлагаемый способ получения кальция экономически более выгоден, так как.в нем применяют дешевые шихтовые материалы, а выход кальция может быть доведен до 90 /О, кроме того, в этом процессе получают побочный продукт — ферросилиций, содержащий до 35% кремния.

Исходным сырьем интенсивно протекающего термического способа получения кальция является силикокальций, содержащий кальций в пределах 28,5 — 31,5 /О и железо — около 50 /о веса шихты, входящие в шихту в виде опилок, стружек или лома. Указанную смесь подвергают нагреву в вакууме при 1000 — 1200, в результате чего железо связывается с кремнием силикокальция в ферросилиций, а кальций возгоняется и конденсируется в охлаждаемых приемниках. В остатках от исходной смеси получают сплав железа с кремнием — ферросилиций, содержащий

32 — 35% кремния и являющийся побочным продуктом процесса получе,ния кальция.
