Реферат

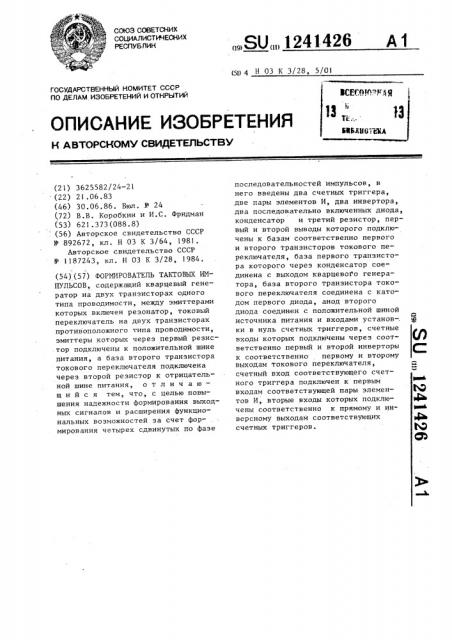

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1241426 (50 4 Н 03 К 3/28% 5/01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3625582/24-21 (22) 21.06.83 (46) 30.06.86. Вюл..№ 24 (72) В.В. Коробкин и И.С. Фридман (53) 621.373(088.8) (56) Авторское свидетельство СССР № 892672, кл. Н 03 К 3/64, 1981.

Авторское свидетельство СССР № 1187243, кл. Н 03 К 3/28, 1984. (54)(57) ФОРМИРОВАТЕЛЬ ТАКТОВЫХ ИМПУЛЬСОВ, содержащий кварцевый генератор на двух транзисторах одного типа проводимости, между эмиттерами которых включен резонатор, токовый переключатель на двух транзисторах противоположного типа проводимости, эмиттеры которых через первый резис.тор подключены к положительной шине питания, а база второго транзистора токового переключателя подключена через второй резистор к отрицательной шине питания, о т л и ч а ю— шийся тем, что, с целью повышения надежности формирования выходных сигналов и расширения функциональных возможностей за счет формирования четырех сдвинутых по фазе последовательностей импульсов, в него введены два счетных триггера, две пары элементов И, два инвертора, два последовательно включенных диода, конденсатор и третий резистор, первый и второй выводы которого подключены к базам соответственно первого и второго транзисторов токового переключателя, база первого транзистора которого через конденсатор соединена с выходом кварцевого генератора, база второго транзистора токового переключателя соединена с катодом первого диода, анод второго диода соединен с положительной шиной источника питания и входами установ-. ки в нуль счетных триггеров, счетные входы которых подключены через соответственно первый и второй инверторы к соответственно первому и второму выходам токового переключателя, счетный вход соответствующего счетного триггера подключен к первым входам соответствующей пары элементов И, вторые входы которых подключены соответственно к прямому и инверсному выходам соответствующих счетных триггеров.

1241 426

10 ,!5

Формирователь тактовых импульсов содержит кварцевый генератор 1 на двух транзисторах одного типа проводимости, токовый переключатель

2 на двух транзисторах противополож-.. ного типа проводимости, эмиттеры которого через первый резистор 3 подключены к положительной шине питания, а база второго транзистора токового переключателя 2 подключена через второй резистор 4 к отрицательной шине питания, два счетных триггера 5 и б,две пары элементов

7-10 И, два инвертора ll и 12, два последовательно включенных диода

13, 14 конденсатор 15 и третий резистор 16, первый и второй выводы которого подключены к базам соответственно первого и второго транзисторов токового переключателя 2, база первого транзистора которого через конденсатор 15 соединена с выходом кварцевого генератора 1, база второго транзистора токового переключателя 2 соединена с катодом первого диода 13, анод второго диода 14 соединен с положительной шиной источника питания и входами установки в нуль счетных триггеров 5 и 6, счетные входы которых подключены через соответственно первый и второй инверторы 11, 12 к первому и второму выходам токового переключателя 2, счетный вход соответствующего счетного триггера 5 подключен к первым входам соответствующей пары элементов 7, 8 (9, 10) И, вторые входы которых подключены соответственно к прямому и инверсному выходам соответствующих счетных триггеров 5 (6).

При работе формирователя тактовых импульсов различают две стадии: выход на режим и формирование импульсных ,сигналов.

Изобретение относится к радиоэлектронным устройствам и может найти применение для синхронизации цифровых устройств.

Цель изобретения — повышение надежности формирования выходных сигналов и расширение функциональных возможностей за счет формирования четырех сдвинутых по фазе пос,ледовательностей импульсов, На чертеже представлена электрическая принципиальная схема устройства.

1!ри включении питающего напряжения в первоначальный момент времени импульсные сигналы не вырабатываются.

Диоды 13, 14 обладают пороговыми свойствами, в результате чего в первый момент времени на входах R устанавливается логический нуль, обеспечиваемый при помощи резистора 13 и спосвбствующий установке триггеров

5 и 6 в однозначное относительно друг друга состояние. Транзисторы кварцевого генератора и второй транзистор токового переключателя открываются, а первый транзистор токового ключа находится в закрытом состоянии в результате падения напряжения на резисторе 16, вызываемого обратным током коллектор-базового перехода..

Отмеченное состояние первого транзистора токового переключателя сохраняется и в диапазоне температур при изменении питающих напряжений, поскольку направление обратного тока знака не изменяет (относительно малая его величина), и номинал резистора 16 обеспечивает чувствительность схемы к перепаду входного импульсного сигнала.

При возникновении колебаний на. последовательном резонансе кварцевого резонатора на коллекторе второго транзистора кварцевого генератора 1 формируется импульсный сигнал, ко- . торый через конденсатор 15 поступает на базу первого транзистора токового переключателя 2. Поскольку сигнал на базу первого транзистора токового переключателя 2 поступает через конденсатор 15, то это .позволяет управлять переключением транзистора при максимальной крутизне фронта, спада импульсов кварцевого генератора 1.

Напряжение кварцевого генератора l близко по форме к синусоидальному напряжению, при переходе через п7(п=:О,l,...) наблюдается наибольшая крутизна сигналов. Изменение порога срабатывания в районе п7 позволяет на выходе токового переключателя

2 получить сигнал типа меандр.

Повьш ение стабильности скважности импульсов способствует привязка потенциала базы первого транзистора токового переключателя 2 при помощи резистора 16 к базе второго транзис- тора токового переключателя. Уходы опорного напряжения в диапазоне температур одинаково отражаются на оба

12414?6

Составитель В. Чижиков

Редактор А. Долинич Техред К.Бонкало Корректор М. Демчик.

Заказ 3611/53 Тираж 816 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 ю

Производственно-полиграфическое предприятие, r . .Ужгород, ул. Проектная, 4 плеча токового переключателя 2, в результате этого стабилизируется скважность импульсов. Аналогичное свойство обеспечивается и при сни-, жении питаюших напряжений, которые одинаково изменяют потенциалы баз транзисторов токового переключателя 2. Это позволяет при отказах кварцевого генератора 1 гарантиро—

«ать однозначность состояния выходов токового переключателя, т.е. один его транзистор открыт, а другой закрыт, т.е. исключается неопределенность состояний. На выходах формирователя 7 — 10 формируются импульсы, сдвинутые по фазе, за счет чего расширяются функциональные возможности устройства.
