№ 124147

Класс 42с, 12

СССР

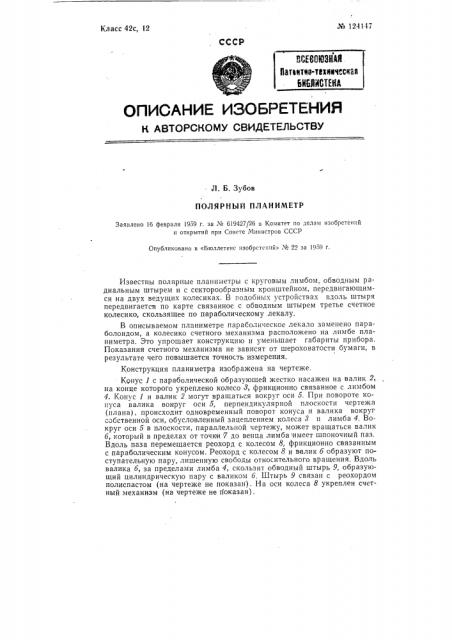

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Л. Б. Зубов

ПОЛЯРНЫЙ ПЛАНИМЕТР

Заявлено 16 февраля 1959 г. за М 619427/26 в Комитет по делам изобретений и открытий при Сонете Министров СССР

Опубликовано в «Б|оллетенс изобрстспнй» М 22 за 1959 г.

Известны полярные планиметры с круговым лимбом, обводным радиальным штырем и с секторообразным кронштейном, передвигающимся на двух ведущих колесиках. В подобных устройствах вдоль штыря передвигается по карте связанное с обводным штырем третье счетное колесико, скользящее по параболическому лекалу.

В описываемом планиметре параболическое лекало заменено параболоидом, а колесико счетного механизма расположено на лимбе планиметра. Это упрощает конструкцию и уменьшает габариты прибора.

Показания счетного механизма не зависят от шероховатости бумаги, в результате чего повышается точность измерения.

Конструкция планиметра изображена на чертеже.

Конус 1 с параболической образующей жестко насажен на валик 2,. на конце которого укреплено колесо 8, фрикционно связанное с лимбом

4. Конус 1 и валик 2 могут вращаться вокруг оси 5. При повороте конуса валика вокруг оси 5, перпендикулярной плоскости чертежа (плана), происходит одновременный поворот конуса и валика вокруг собственной оси, обусловленный зацеплением колеса 8 и лимба 4. Вокруг оси 5 в плоскости, параллельной чертежу, может вращаться валик

6, который в пределах от точки:7 до венца лимба имеет шпоночный паз.

Вдоль паза перемещается реохорд с колесом 8, фрикционно связанным с параболическим конусом. Реохорд с колесом 8 и велик 6 образуют поступательную пару, лишенную свободы относительного вращения, Вдоль валика 6, за пределами лимба 4, скользит обводный штырь 9, образующий цилиндрическую пару с валиком 6, Штырь 9 связан с реохордом полиспастом (на чертеже не показан). На оси колеса 8 укреплен счетный механизм (на чертеже не показан).

Мо 12414

Предмет изобретения оагрез лоФР

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. !65

Поди. к печ. 16.Х-59 г.

Тираж 590 Цена 25 коп.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 8583

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14, Полярный планиметр с круговым -лимбом, обводным радиальным штырем и секторообразным кронштейном, передвигающимся по окружности лимба на двух ведущих колесиках, отличающийся тем, что, с целью упрощения конструкции, увеличения диапазона действия обводного штыря и повышения точности работы, он выполнен с конусом, имеющим параболическую образующую, и с колесиком счетного механизма, подвижно укрепленным на лимбе
