Сошник для ленточного посева (патент 124223)
Сошник для ленточного посева (патент 124223)
Показать все

Реферат



А)

Класс 45b, 1,1»1о 124223

СССР

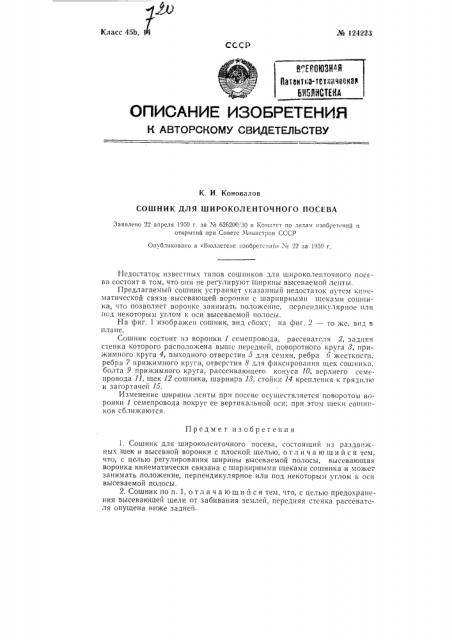

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

К. И, Коновалов

СОШНИК ДЛЯ ШИРОКОЛЕНТОЧНОГО ПОСЕВА

Заявлено 22 апреля 1959 г. за K. 626200, 30 в Коз»»»тст по делам изобретений !» открытий» при Совете М пнпстров СССР

Опубликовано в «16»оллете»»е изобретен!»ii» Хе 22 за 1969 г

Предмет изобретения

1. Сошник для широколенточного посева, состоящий из раздвижHbIY щек и высевной воронки с плоской щелью, отличающийся тем, что, с целью регулирования ширины высеваемой полосы, высевающая воронка кинематически связана с шарнирными щеками сошника и может занимать .положение, перпендикулярное или под некоторым углом и оси высеваемой полосы.

2. Сошник по п. 1, отличающийся тем, что, с целью предохранения высевающей щели от забивания землей, передняя стенка рассевателя опущена ниже задней.

Недостаток известных типов сошников для широколенточного посева состоит в том, что они не регулируют ширины высеваемой ленты.

Предлагаемый сошник устраняет указанный недостаток путем ки:сматической связи высевающей воронки с шарнирными щеками сошника, что позволяет воронке занимать положение, перпендикулярное или под некоторым углом к оси высеваемой полосы.

На фиг, 1 изображен сошник, вид сбоку; на фиг, 2 — то жс. вид в плане.

Сошник состоит из воронки 1 семепровода, рассевателя 2, задняя стенка которого расположена выше передней, поворотного круга 8, прижимного круга 4, выходного отверстия 5 для семян, ребра 6 жесткости, ребра 7 прижимного круга, отверстия 8 для фиксирования щек сошника, болта 9 прижимного круга, рассеивающего конуса 10, верхнего семепровода 11, щек 12 сошника, шарнира 18, стойки 14 крепления к грядилю и загортачей 15.

Изменение ширины ленты при посеве осуществляется поворотом воронки 1 семепровода вокруг ее вертикальной оси; при этом щеки сошников сближаются.

¹ 124223

Фиг 1 иг.

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор В. М. Парнес I p. 183

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-пзда гельскнй отдел.

Об кем 0,17 и. л. Зак. 10139

Подп. к печ. ЗО.XI-59 г.

Тираж 310 Цена 25 коп.
