СОЮЗ (ХЮЕТСНИХ

И Л

РЕСПУБЛИН

42 12 А1

09) (И) (5D 4 В 23 В 29!03

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3830203/25-08 . (22) 27.12.84 (46) 07.07.86. Бюл. Â 25 (71) Центральное проектно-конструкторское бюро Министерства речного флота РСФСР (72) А.К. Татаренков (53) 621.952.5(088.8)

° (56) Авторское свидетельство СССР

У 916124, кл. В 23 В 43(00, 1982. (54) (57) РЕЗЦОВАЯ ГОЛОВКА в корпусе которой с возможностью радиального перемещения установлен резцедержатель, связанный с центробежным механизмом его перемещения, выполненным в виде груза, расположенного на корпусе и связанного посредством шар- нирной тяги с резцедержателем, о т— л и ч а ю щ а я с я тем, что, с целью повышения надежности работы, она снабжена расположенным в выпол-, ненном в грузе радиальном отверстии ползуном с размещенным в нем регулировочным винтом, зафиксированным от осевого перемещения, и реэьбовой втулкой с внутренним кольцевым буртом, установленной в радиальном резьбовом отверстии, выполненном в корпусе, при этом шарнир тяги со стороны груза закреплен на полэуне, а реэцедержатель установлен в резьбовой втулке с возможностью взаимодействия выполненным на нем наружным кольцевым буртом с внутренним кольцевым буртом втулки.

1242312

Изобретение относится к металлообработке и может быть использовано на токарных станках, например, при резке труб с одновременным снятием фасок. 5

Целью изобретения является повышение надежности работы головки и качества .обработки эа счет. регулиров" ки положения резцедержателя, обеспечивающей безударное начало резания, 10 и выдерживание необходимого размера.

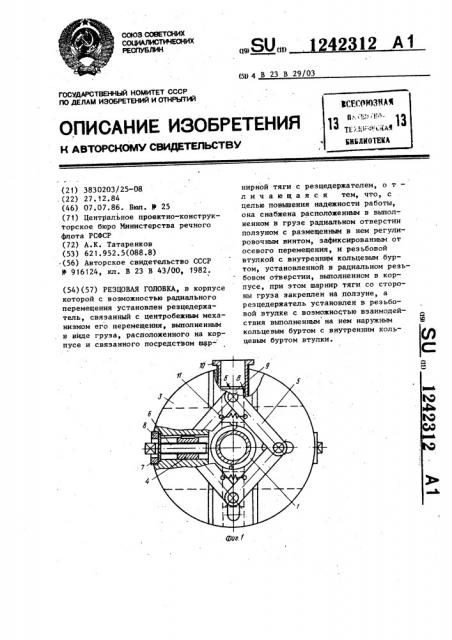

На фиг. 1 показана резцовая ro ловка, общий вид, на фиг. 2 — то же, вид сверху; на фиг. 3 — разрез А-А на фиг. 2. 15

Реэцовая головка (фиг. 1) содержит корпус 1, на котором на направляющих 2 установлены грузы 3 центробежного механизма перемещения, В отверстиях грузов установлены ползу- 20 ны 4, на которых закреплены шарниры тяг 5. В резьбовые отверс-ия полэунов ввернуты регулировочные.винты 6, в кольцевую канавку которых входят сухари 7, поджатые к буртам отверстий гайками 8. Резцедержатели 9 снабжены буртами Б и усI тановлены в резьбовых втулках 10.

Втулки 10 ввернуты в корпус 1 и З0 имеют внутренний кольцевой бурт В, Тяги 5 соединены между собой пружинами 11 растяжения. о

Пружины растяжения через тяги 5, полэуны 4, регулировочные винты 6 и сухари 7 удерживают груз 3 в положении, ближайшем к центру резцовой головки,, Винтами 12 производят закрепление резцов в резцедержателях.

Реэцовая головка работает следующим образом.

Перед началом работы вращением винта 6 устанавливают ползун 4 в положение, которое соответствует начальному диаметру обработки. Перемещение ползуна 4 вызывает через тяги

5 перемещение резцедержателя 9. Вращением втулки 10 устанавливают необходимый конечный диаметр обработки (максимальное перемещение реэцедержателя к центру головки).

После начала вращения головки грузы 3 под действием центробежных сил перемещаются от центра и вызывают через тяги 5 перемещение резцедержа— телей 9 к центру головки, резец соприкасается с обрабатываемой деталью и начинается обработка.

При сонрикосновании бурта В с кольцевым буртом Б втулки 1О радиальная подача резца прекращается, Когда прекращено вращение головки, грузы

3 под действием пружин 1ll растяжения через тяги 5 возвращаются в исходное положение.

1242312
