№ l24238

Класс 45h 24, СССР

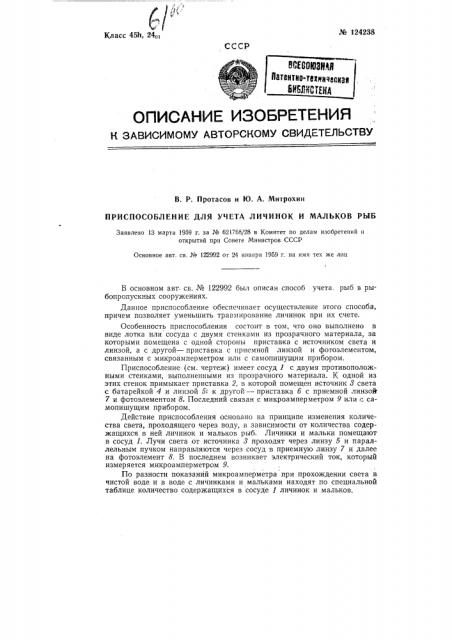

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ЗАВИСИМОМУ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В, Р. Протасов и Ю. А. Митрохин

ПРИСПОСОБЛЕНИЕ ДЛЯ УЧЕТА ЛИЧИНОК И МАЛЬКОВ РЫБ

Заявлено 13 марта 1959 г. за № 621768/28 в Комитет по делам изобретений» открытий при Совете Министров СССР

Основное авт. св. № 122992 от 24 января 1959 г. »а имя тех же лпц

В основном авт. св. № 122992 был описан способ учета. рыб в рыбопропускных сооружениях.

Данное приспособление обеспечивает осуществление этого способа, причем позволяет уменьшить травмирование личинок при их счете.

Особенность приспособления состоит в том, что оно выполнено в виде лотка или сосуда с двумя стенками из прозрачного материала, за которыми помещена с одной стороны приставка с источником света и линзой, а с другой — приставка с приемной линзой и фотоэлементом, связанным с микроамперметром или с самопишущим прибором.

Приспособление (см. чертеж) имеет сосуд 1 с двумя противоположными стенками, выполненными из прозрачного материала. К одной из этих стенок примыкает приставка 2, в которой помещен источник 8 света с батарейкой 4 и линзой 5 к другой — приставка б с приемной линзой

7 и фотоэлементом 8. Последний связан с микроамперметром 9 или " самопишущим прибором.

Действие приспособления основано на принципе изменения количества света, проходящего через воду, в зависимости от количества содержащихся в ней личинок и мальков рыб. Личинки и мальки помещают в сосуд 1. Лучи света от источника 3 проходят через линзу 5 и параллельным пучком направляются через сосуд в приемную линзу? и далее на фотоэлемент 8. В последнем возникает электрический ток, который измеряется микроамперметром 9.

По разности показаний микроамперметра при прохождении света в чистой воде и в воде с личинками и мальками находят по специальной таблице количество содержащихся в сосуде 1 личинок и мальков. № 124238

Предмет изобретения

Приспособление для учета личинок и мальков рыб для осуществления способа по авт. св. № 122992, о тл ич а ю щ е е с я тем, что, с целью уменьшения травмирования личинок при их счете, приспособление выполнено в виде лотка или сосуда с двумя стенками из прозрачного материала, за которыми с одной стороны помещена приставка с источником света и линзой, а с другой — приставка с приемной линзой и фотоэлементом, связанным с микроамперметром или с самопишущим прибором.
