Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5д 4 В 29 В 9/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3849003/23-05 (22) 28.01.85 (46) 07.07.86. Бюл. № 25 (71) Ярославский политехнический институт (72) В. И. Ермаков, Г. М. Кошелев, У. А. Мамедов и А. А. Бондарь (53) 678.024.2 (088.8) (56) Авторское свидетельство СССР № 114575, кл. В 29 В 9/06, В 29 К 19/00, 1984.

ÄÄSUÄÄ 1242386 А1 (54) (57) ГРАНУЛИРУЮЩЕЕ УСТРОЙСТВО. содержащее фильерную головку и соединенный с приводом вращения диск с ножами, отличающееся тем, что, с целью повышения качества гранулирования и производительности устройства, оно снабжено воздухозаборными лопастями, закрепленными на диске, при этом в последнем выполнены сквозные отверстия, а в ножах — полости сообщающиеся с отверстиями в диске.

1242386

5 гдггг 2

3НИИПИ Заказ 6657/20 ТиРаж 640 Подписнос

Филиал ППП «Патент>:, r. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для гранулирования пластичных материалов и может быть использовано в химической, нефтехимической и шинной промышленности, в частности для гранулирования полимерных с материалов.

Цель изобретения — повышение качества гранулирования и производительности устройства.

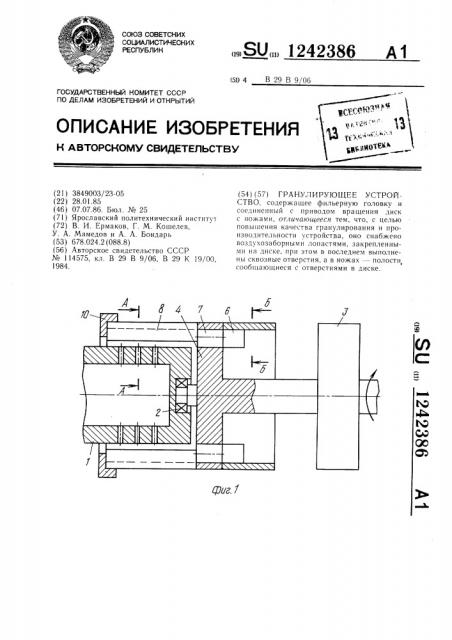

На фиг. 1 предст вяено устройство; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 -- 10 сечение Б-5 на фиг. 1; на фиг. 4 — сечение

В-В на фиг. 3.

Устройство содержит червячную машину с фильерной головкой 1, на цилиндрической поверхности которой выполнены отверстия для прохода диспергируемого материала, а на торцовой поверхности — глухое отверстие для установки подшипника 2, служащего опорой для ножевого устройства. Опорами ножевого устройства являются подшипник 2 и подшипник, расположенный в опоре 3.

Ножевое устройство приводится во врагцение от привода (не показан).

Ножевое устройство состоит из диска 4, на котором укреплены защитный кожух 5 и воздухозаборные лопасти 6. Защитный кожух 5 предотвращает попадание срезае- 26 мых частиц в область воздухозабора, позволяет устранить засорение полости ножей 8 и выполняется в виде диска„ конического элемента или в виде отрезка трубы. В диске 4 выполнены отверстия 7, соединяющие внутренние полости ножей 8 с внутренней полостью защитного кожуха 5. Ножи 8 выполнены как единое целое с диском 4 методом фрезерования. На рабочих гранях ножей 8 укреплены лезвия 9, а»а концевых участках их укреплен диск 10, служащий для увеличения жесткости ножей 8 и для перекрьггия внутренних полостей ножей 8 с торцовых

2 сторон. Воздухозаборные лопасти 6 установлены около отверстий 7 диска 4 и выполнены в виде наклонной или криволинейной 0ëàñтины с наклоном в сторону вращения.

Устройство работает следуюгцим образом.

Каучук под давлением, создаваемым червяком червячной машины, поступает в фильерную головку 1, из отверстий которой выдавливается в виде жгутов. При вращении диска 4 ножи 8 своими лезвиями 9 режут жгуты на гранулы.

Поток воздуха, входящий в защитный кожух 5, воздухозаборными лопастями 6 направляется и нагнетается в отверстия 7 диска 4. Входя во внутреннюю полость ножей 8, ограниченную с торцовой поверхности диском 10, воздух имеет возможность выйти через зазор между фильерной головкой 1 и ножом 8. что исключает появление циркуляционных токов, способствующих заносу гранул полимера во внутренние полости ножей 8.

Выход воздуха из полости ножей 8 приводит к появлению воздушных потоков, совпадающих с направлением центробежной силы, в результате этого задержка частиц в воздушных завихрениях за ножами 8 устраняется и уменыпается вероятность слипания полученных гранул с образованием более крупных частиц. Такое выполнение позволяет одновременно с гранулированием вести процесс сушки каучука от влаги или углеводородного растворителя.

Устранение забивки полости ножей и засаливания поверхности фильерной головки повышает надежность процесса и производительность гранулятора. При этом появляется возможность организации непрерывного процесса гранулирования и пневмотранспорта высушиваемых и охлаждаемых гранул к циклонам.
