Дисазокрасители ряда тиантрена для крашения поликарбоната

Дисазокрасители ряда тиантрена для крашения поликарбоната

Иллюстрации

Показать все

Реферат



Дисазокрасители ряда тиантрена общей формулы II II I 2де А Г СН: ОСНз НО НО СОКН для крашения поликарбоната. Ф (Л

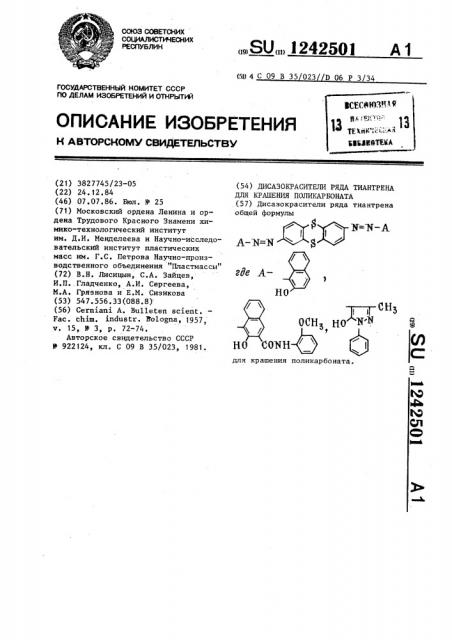

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1242501

А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

К=1%-А где А, сн оСн, н() ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3827745/23-05 (22) 24.12,84 (46) 07.07.86. Бюл. N 25 (71) Московский ордена Ленина и ордена Трудового Красного Знамени химико-технологический институт им. Д.И. Менделеева и Научно-исследовательский институт пластических масс им. Г.С. Петрова Научно-производственного объединения "Пластмассы" (72) В.Н. Лисицын, С.А. Зайцев, И,П..Гладченко, А.И. Сергеева, М.А, Грязнова и Е.N. Сизикова (53) 547,556.33(088.8) (56) Cerniani А. Bulleten scient

Fac. chim. industr. Зо1одпа, 1957, v. 15, Я 3, р. 72-74.

Авторское свидетельство СССР

В 922124, кл. С 09 В 35/023, 1981. (5И 4 С 09 В 35 023 D 06 Р 3/34 (54) ДИСАЗОКРАСИТЕЛИ РЯДА ТИАНТРЕНА

ДЛЯ КРАШЕНИЯ ПОЛИКАРБОНАТА (57) Дисазокрасители ряда тиантрена общей формулы для кр аше ния поликар бо ната.

1 12425

Изобретение относится к области анилинокрасочной промышленности, в частности к новым дисазокрасителям ряда тиантрена красно-оранжевого тона, которые могут быть использованы для окрашивания поликарбоната типа дифлон — продукта поликонденсации дифенилолпропана и фосгена.

Указанные красители пригодны для крашения поликарбоната в массе при температуре его переработки. Они о обеспечивают равномерное окрашивание и прозрачность окрашиваемого образца.

Цель изобретения — получение новых дисазокрасителей красно-оранжевого тона для крашения поликарбоната по упрощенной технологии при использовании и исключении применения высокотоксичных легкодоступных иэосоставляющих веществ. 20

Предлагаемые новые дисазокрасители на основе 2,7-диаминотиантрена общей формулы где А

При. дозировке 0,3 мас.ч. красителя на 100 мас.ч. полимера получают прозрачные, равномерно окрашенные (без признаков разложения) в яркий, получают диазотированием 2,7-диаминотиантрена и сдчетанием полученного Ос(диазо) соединения с 2-нафтолом, азотолом ОА или 3-метил †-фенилпиразол-5-оном. о

Пример 1. К охлажценной до

0 С суспензии 8,5 r (0,0345 моль)

2,7-диаминотиантрена в 750 мл 35%-ной соляной кислоты при интенсивном пере- мешивании прибавляют раствор 5,26 г (0,066 моль) нитрита натрия в 25 мл воды с такой скоростью, чтобы темпео ратура не поднималась вьппе 2 С, После появления избытка. нитрита натрия (по иодкрахмальной бумаге) реакционную массу размешивают еще I 5 ч.

К охлажденному до 5 С раствору о

9,95 r (0,0691 моль) 2-нафтола в

80 мл 25%-ного раствора аммиака и

01 2

160 мл этанола при интенсивном перемешивании прибавляют раствор диазосоединения с такой скоростью, чтобы температура не поднималась выше

10 С. Реакционную массу перемешивают при температуре не вьппе 10 С в течение 3 ч и оставляют стоять в течение 12 ч. Осадок отфильтровывают, промывают горячим 5%-ным раствором соды и затем горячей водой.

Получают 13,5 г (70% от теорети ческого) красителя 1, т.пл. 303 С (из ДМФА).

Электронный спектр (СНС Q), Я нм (Е): 510 (26500) .

Найдено, %: С 69,50; Н 3,31;

N 9,86; S 11,09.

CÄÄ rSÄÄ N4OÄ S Ä.

Вычислено, %: С 69, 04; Н 3, 62;

N 10,07; S 11,52.

П р и и е р 2 ° Аналогично примеру 1 при диазотировании 2,7-диаминотиантрена и азосочетании полученного диаэосоединения с аэотолом ОА получают краситель 2 с т,пл, 270-2 С (из ДМФА), выход 75%. от теоретического °

Электронный спектр (СНСf>);

7 „,, нм (Е): 559 (47000) .

Йайдено, %: С 67, 11; Н 3,95;

N 9,52; Б 7,28, 48 4 6, °

Вычислено, %: С 67,43; Н 4,01;

9,83; 8 7,50.

П р и и е р 3. Аналогично примеру 1 при диазотировании 2,7-диаминотиантрена и аэосочетании полученного диаэосоединения с 3-метил-1-фенилпиразол-5-оном получают краситель 3 с т ° пл. 278 С (из ДМФА), с выходом

73% от теоретического.

Электронный спектр (СНС );Я„ „ нм,(6): 427 (44100), Найдено, С: 62 50 Н 4,099 д 17,85; S 10 08.

8 7 7 о

Вычислено, %: 62,32, Н 3,92;

N 18 17; S 1040, Пример 4. Гранулированный полимер предварительно смешивают с красителем по примерам 1-3 и далее перерабатывают на литьевой машине

ДБ-3328 при 270-280 С.

1242501 4

его прозрачность и позволяет точно воспроизводить заданный цвет. з насыщенный красный или оранжевый цвет образцы поликарбоната дифлон.

Координаты цвета окрашенного поликарбоната определялись на спектроколориметре "Радуга-2Б" на образ5 цах дисков толщиной 3 мм. Полученные результаты приведены в таблице.

Показатели цветоКраситель вых свойств

На физико-механические свойства поликарбоната введение красителей не влияет.

Таким образом, предлагаемые дисазокрасители позволяют заменить пигменты, пригодные для крашения поликарбоната, получаемые на основе труд- 15 нодоступных азосоставляющих ряда фуроклацетарилидов (1) или высокоточного и малодоступного сырья — гидразингидрата и эфиров хлормуравьиной 0,676 0,670 0,577

0,319 0,304 0,419

0,005 0,026 0,001 х х 16,54 3,36 51,62

7,81 1,52 37,47 кисло ты (2) .

0,13 0 35

0,13

Кроме того, они обладают высокой термической устойчивостью, что позволяет окрашивать поликарбонат дифлон при температуре его переработки 25

270-280 С, и повышенной растворимостью в полимере в процессе его переработки, что обеспечивает равномерное окрашивание образца, высокую

77

618

640

591

7,8

37,5

С ос тав итель Т . Калинина

Техред М. Ходанич Корректор О. Луговая

Редактор Н. Егорова

Заказ 3665/25

Тираж 644 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
