Состав огнеупорной пасты для надписей на титановых сплавах

Состав огнеупорной пасты для надписей на титановых сплавах

Иллюстрации

Показать все

Реферат

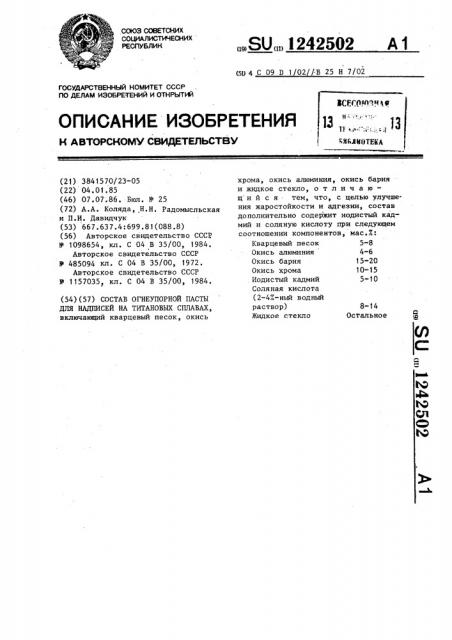

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

"" АМОТКвА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3841570/23-05 (22) 04.01.85 (46) 07.07.86. Вюл. Н 25 (72) А.А. Коляда, Н ° Н. Радомысльская и П.И. Давидчук (53) 667.637.4:699.81(088.8) (56) Авторское свидетельство СССР, У 1098654, кл. С 04 В 35/00, 1984, Авторское свидетельство СССР

У 485094 кл. С 04 В 35/00, 1972.

Авторское свидетельство СССР

9 1157035 кл. С 04 В 35/00, 1984. (54) (57) СОСТАВ ОГНЕУПОРНОЙ ПАСТЫ

ДЛЯ НАДПИСЕЙ HA ТИТАНОВЫХ СПЛАВАХ, включающий кварцевый песок, окись

„,SU„„1242502 A 1 (59 4 C 09 D 1 02 /В 25 Н 7/02 хрома, окись алюминия, окись бария ижидкое стекло, о т лич а юшийся тем, что, с целью улучшения жаростойкости и адгезии, состав дополнительно содержит иодистый кадмий и соляную кислоту при следующем соотношении компонентов, мас.7:

Кварцевый песок 5-8

Окись алюминия 4-6

Окись бария 15-20

Окись хрома 10-15

Иодистый кадмий 5-10

Соляная кислота (2-4i".-ный водный раствор) 8-14

Жидкое стекло Остальное

4 124250

Изобретение относится к пастам, предназначенным для нанесения огнеупорных надписей на титановых сплавах при их тепловой обработке.

Целью изобретения является улучшение жаростойкости и адгезии покрытия.

Кварцевый песок, окись алюминия окись бария, окись хрома и иодистый кадмий используют в виде порошков 10 технической чистоты дисперсностью

60-100 мм.

В качестве жидкого стекла используют калиевое или натриевое жидкое стекло с модулем 2,6-2,8 и плотностью 1,35-1,50 г/смэ в виде водного раствора.

Соляная кислота применяется в виде водных растворов концентрацией

2-4X ° 20

Процесс приготовления паст следующий.

В соляную кислоту или криолит вводят требуемое количество жидкого стекла и полученную смесь перемеши- 25 вают. Затем в смесь добавляют требуемое количество указанных порошкообраэных компонентов с последующим перемешиванием общей смеси до однородной консистенции, Приготовленную 30 таким способом пасту применяют для

2 2 нанесения надписей с использованием либо специальных трафаретов, либо обычных подручных средств — кисточкой, шпателем и т.п.

Надписи наносят на пластины из титановых сплавов, которые помещают о в муфельные печи при 450-750 С (наиболее характерная температура для термообработки титановых сплавов) и выдерживают в печи в течение 1-2,5 ч (наиболее характерная продолжительность термообработки), причем пластины в печах размещают таким образом, чтобы нанесенные надписи располагаО 7 лись под углом 45 в горизонтальнои, вертикальной и потолочной плоскостях (наиболее характерные условия термообработки различных деталей и узлов)„

Во всех опытах качество нанесенных надписей после тепловой обработки оценивают визуально по условной

5-бальной шкале, при этом балл 5 соответствует четким (ярким) надписям без следов осыпания пасты, а баллы 1 и 2 характеризуют надписи с полностью осыпавшейся пастой при слабой четкости (яркости) надписи.

Результаты испытаний приведены н табл. 1 и 2.

1242502

I 1

I О

Ю о

iФ I ао о

Ч а1 а ь аа ь

ФЧ л е е л юч I

Е1 Л

I ч а ч е

О 1- Ы о е

Ф аа

Jl я 5 о

OI М о .е

an ю

Ф о

М .v 33 о 1- а1

1 1 л о

\ ао о

1o g ln io I

1 I

1 1

<з а а

Ц о о л л

1 пЪ ао о

СЧ о о л 1

Й со о

ФЧ т 1 л л

3 3:. 1 3 м л .а х р. о о v o х м о

Й о о о Й и.

l м

1 v 3 о а1

31

Ф Э

v 3 .о в

3I

1 й1о

О1

1 а ойдо

O I

1 а что

OI X

1.

v o о

v o о *

3. о 3 о * е а 1

О Э 1 цо H

2 1 й"= а ма

ОР otl

5v 5и

5о, 53

3I3 33

32 3

v

Ю

1 о о

1242502

0 и

V о

Р

Ф

0l

9) 0О

0l V 0l 0l

& 0l

Ih "МЪ М ц

IA У Ф ф

4Ч ФЧ

C М ж М е о м о
