Сборная железобетонная обделка тоннеля

Сборная железобетонная обделка тоннеля

Иллюстрации

Показать все

Реферат



Союз СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (gg 4 Е 21 D 11/10 CKCOffp9> g ,и Мй д

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTGPCHGMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3791267/22-03 (22) 13.09.84 .(46) 07.07.86. Бюл. и 25

-(71) Минский филиал "Минскметропроект" Государственного проектно-изыскательского института "Метрогипротранс" (72) Г.А.Евсевьев, Н.Н,Кондаков, Ю.Д.Плотников, В.В.Чеканов и П.Б.Юркевич (53) 622.281.5(088.8) (56) Авторское свидетельство СССР

Р 924390, кл. E 21 D 11/10, 1980, Авторское свидетельство СССР

У 1046524,кл. Е 21 D 11/08, 1982.

„„Я0„„1242619 A 1 (54) (57) СБОРНАЯ ЖЕЛЕЗОБЕТОННАЯ ОБДЕЛКА ТОННЕЛЯ, включающая соединенные между собой кольца из железобе-, тонных блоков с выемками по углам, в в которых закреплены монтажные зацепы для соединения смежных блоков и колец между собой посредством связи растяжения, отличающаяся тем, что, с целью снижения трудоемкости монтажа обделки, связь растяжения выполнена в виде двутаврового стержня-вклыдыша, имеющего IIo торцам изгибаемые полки, при этом каждый зацеп выполнен в виде направляющейпластины, закрепленной на стенке выемки вдоль продольной оси тоннеля.

1242619 монтаж. о д о

J н

Изобретение относится к тоннелеи метростроению, в частности, креплению тоннелей сборной железобетонной обделкой, монтируемой с помощью проходческого щита. 5

Цель изобретения — снижение трудоемкости ыонтажа обделки.

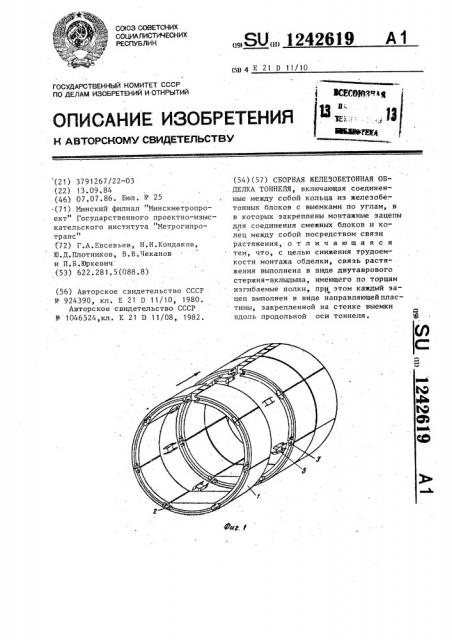

На фиг.1 показана обделка, общий вид, аксонометрия; на фиг.2 — стыковочный узел, вид сбоку; на фиг.3 — О то же, вид с торца блока; на фиг.4 стыковочный стержень вкладыша, общий вид.

Сборная железобетонная обделка тон-

Каждая выемка оконтурена металлическим листом 4, жестко связанным с арматурным каркасом блока 1. Монтажный зацеп 3 приведен к листу 4 в выемке

2 вдоль продольной оси тоннеля так, 2 что тыльный торец зацепа 3 не доходит до дна выемки на 20 мм. Блоки 1 соединены между собой с помощью стыковочного стержня-вкладыша 5, который имеет изгибаемые торцовые полки 6, изогнутые по линии 7 изгиба за тыльным торцом зацепа и таким образом объединяет смежные- .кольца обделки.

Порядок монтажа обделки слецующий.

С помощью эректора щита {не показан) монтируют кольцо из железобетонных блоков 1 на расстоянии от готовой обделки, равном длине стыковочногo còержня-вкладыша 5 и таким образом, чтобы выемки оцног о кольца находились напротив выемок ранее смонтирова. нного кольца. В выемки 2 омоноличенной обцелки вставляют стыковочные стержни 5. При передвижке щита его домкраты упираются в собранное кольцо, которое при этом сближается с омоноличенной обделкой. При этом изги баемые полки 6 стыковочных стержней

5, а также боковые полки этого двутавра взаимодействуют с направляющими пластинами 3, стягивая между собой железобетонные блоки 1, При

1 полном смыкании колец полки 6 изгибаются за тыльным торцом направляющих пластин 3, упираясь в дно выемок 2, образуя крюки,, которые соединяют смежные кольца обделки между собой.

Предлагаемая констпукция позволяет, обеспечив повышенную пространственную жесткость обделки, существенно снизить затраты труда Hà ее

1242б19
