СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Я0„, 1242678

А1 (59 4 Г 16 L 37 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ му с расположенным внутри эластичным элементом, о т л и ч а ю щ ее с я тем, что, с целью упрощения системы управления путем использования давления транспортируемой среды, оно. снабжено разрезным кольцом, состоящим из секторов, установленных в обойме с воэможностью взаимодействия с последней и охватывающих эластичный элемент.

ы ЕУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3849960/29-08 (22) 28.01.85 (46) 07.07.86.Бюл. Ф 25 (72) В.Е.Васильев (53) 621.643(088;8) (56) Авторское свидетельство СССР

NI 325453, кл. F 16 Ь 37/00, 1972. (54)(57) УПЛОТНЕНИЕ ДЛЯ АВТОМАТИЧЕСКОГО ТРУБОПРОВОДНОГО СТЫКОВОЧНОГО

УСТРОЙСТВА, содержащее фланец, обойВСЕГР" "

13,„,. иИВ4жь-л

1 242Е. 78

Изобретение относится к машиностроению, а именно к устройствам автоматического соединения магистральных пневмо- II гидропроводов с системами передвижных исполнительных механизмов (роботов, манипуляторов).

Целью изобретения являетсл упрощение системы управления путем использования давления транспортируемой среды. 10

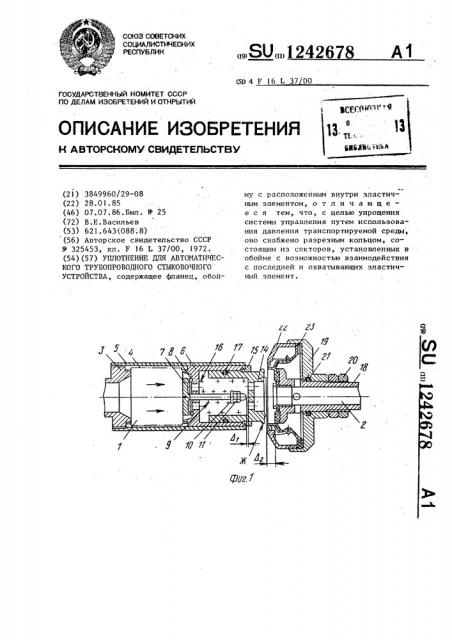

fIa фиг.1 изображено автоматическое трубопроводное устройство (B рассоедипенном состоянии), разрез; на фиг.2 — то же, на в со"диненном состоянии; на фиг.3 — разрезное на 15 секторы кольцо, профиль; на фпг.4— вид Л на фиг.З; на фиг.5 — уплотнение (взаимодействие частей) в рассоедз<пеппом состоянии устройства с осью вращения рычагов (секторов) в виде 20 ззпадиььз па обойме; па фиг.б — To же, и соединенном состоянии устройства, ось вращения рычагозз вычолпена в виде выступа на обойме, Устройство состоит из активного 25

1 и пассивного 2 полуразъемов, первый из них состоит из штуцера 3, соединенного с IHM сшп фона 4, закльзченного в обойме 5, другой конец спльфона соединен со втулкой 6, внутри ко торой помещен клапан 7 с уззлотззззюзшзм кольцом 8, находящийся под постоянным воздействием пружины 9 сжатия, упирающейся в. шайбу 10 и регулцровочз1ьзе пайки I I и 12. Во втулке 6 размещен подвижный штуцер 13 (с торцо.вьп; у гребешком 14), вь<двигаемый в крайнее правое положение (до резьбового кольца 15), пружиной

16. Поверхность скольжения подвижно40 го штуцера 13 и втулки б уплот летсл кольцом 17. Пассивный полуразъем со,стоит из неподвижного штуцера 18, фланца 19, поджатого гайками 20 к уступу неподвижного штуцера !8. Уплот45 ,.нение сопрягаемых поверхностей флан ца 19 и неподвижного штуцера 18 осуществляется за счет кольца 21. Внутри полости, образуемой флапцем 19 и обоймой 22, с помощью прокладок ?3 ажат эластичный уплотняющий элемент

24. В этой же полости, опираясь на выступ 25 (фт.б) или впадину 26 (фиг.5) обоймы 22, находится разрез ное на секторы-рычаги кольцо 27. Правые концы секторов-рычагов кольца 27 с помощью прулпзнного кольца 28 поджимаются к распьиряющейся части эластичного уплотплющего элемента 24, а левые концы взаимодействуют с. герметизирующей частью Е эластичного уплотняющего элемента. Внутренней частью эластичный уплотняющий элемент с помощью кольца 29 и реэьбовой .втулки 30 закреплен на торце неподвижного штуцера 18..

Уплотнение при соединении работает счедующим образом.

Подаваемое в активный полураэъем ! под давлением (в направлении стрелок) вещество вызывает удлинение сильфона 4, который перемещает вправо ззтулку б, внедряет гребешок 14 подвижного штуцера 13 в эластичный уплотнительный элемент 24 на величину А 4, характериэующуto условия предварительной герметизации стыка (обус- ловли>заемые усилием предварительного напряжения пружины 16). Дальнейшее перемещение втулки б ведет к деформации этой пружины и ликвидации зазора rl1, устанавливаемого. при регулировке гайками 11 и 12, после чего клапан 7 открывается. Величина зазора а.3 характеризует степень открытия клапана, позволяет подаваемому в"ществу через отверстия А и Б .попасть и пассшзпый полуразъем и через отверстия D в полость Г под эластичпый уплотнлющпй элемент 24. Сумма

z I + <з2 + дЗ + 4 определяет вели" чину хода сильфона. Давление вещества в полости Г воздействует на расширззющуюсл часть Д эластичного уплотняшего элемента, а та, в свою очередь,. EIQ широкий конец ссктороврычагов кольца 27, вызывая их проворот вокруг оси (выступа 25 или впадины 26) и прижим узкими концами секторотз-рычагов герметизирующей,части

Е эчастичного уплотнлющего элемента

24 к профильной части II(наконечника подвижного штуцера 13. Соотношение плеч секторов-рычага и площадей его. контакта с элементом 24 определяет конечные условия фиксации (гермети- . зации) соединения. Этим соотношением устанавливается необходимое усилие сжатия полуразъемов в соединенном состоянии, и то минимальное давление проходящего вещества, которое их фиксирует, т.е. при котором создаются условия длл автоматического рассоединения устройства из-за падения дав ленин ниже допустимого.

Рассоединение устройства происходит после прекращения подачи вещества в активный полуразъем, при этом

3 1242678 4 давление в полости Г падает, расши- гребешок 14 выйдет из элемента 24. ряющаяся часть элемента 24 под дей- В предлагаемом устройстве разрезное ствием пружинного кольца 28 сжимает- кольцо 27 может быть объединено с ся, плечи секторов-рычагов кольца 27, эластичным уплотняющим элементом 24 воздействующие на герметизирующую за счет армирования (при изготовлечасть Е, расфиксируют профильную нии), при этом функции пружинного часть Ж подвижного штуцера 13 и поз- кольца 28 может выполнять расширяволяют сильфону 4 оттянуть в исход- ющаяся часть Д,.которая в свободном ное положение втулку 6, при этом состоянии обжимает неподвижныи штусначала закроется клапан 7., а затем to цер 18.
