Реферат



Изобретение относится к испытательной технике и может быть использовано при изготовлении составных образцов для механических испытаний неразъемных соединений. С целью повышения производительности, информативности и точности испытаний и обеспечения экономии материала, образец составляют из плит, боковые грани которых выполнены в виде правильных многоугольников с четным числом сторон . Плиты скрепляют крестообразно торцовыми гранями, в которых выполнены грухие отверстия в центре и выступы вдоль ребер, лежащих в плоскостях боковых граней, для образования зазоров при скреплении, граней. Для определения наиболее прочного соединения выступы делают различной высоты , при этом высота выступа для наиболее прочного соединения граней образца соответствует оптимальной величине зазора в неразъемном соединении. 2 з.п. ф-лы, 6 ил. I О)

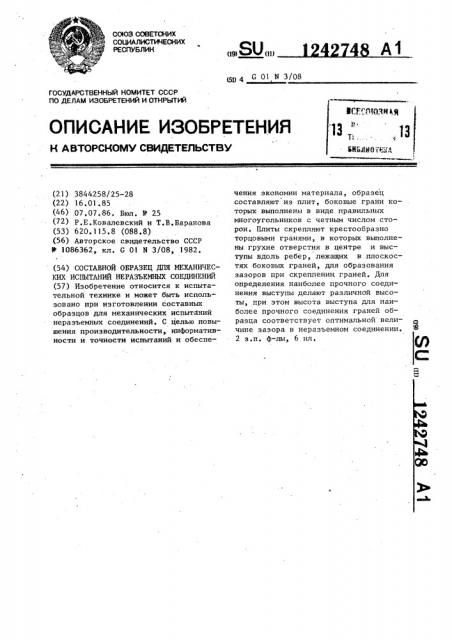

СОЮЗ СОВЕТСКИХ социАлистичесних

РЕСПУБЛИК (19) (И) l5D 4

ВСЕС() ЮЗН 1 Я Ц,",,13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

БКЬЛИОИЫА

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3844258/25-28 (22) 16.01.85 (46) .07.07.86. Бюл. 1Ф 25 (72) P.Е.Ковалевский и Т.В.Баранова (53) 620.115 ° 8 (088.8) (56) Авторское свидетельство СССР

Ф 1086362, кл. С 01 N 3/08, 1982. (54) СОСТАВНОЙ ОБРАЗЕЦ ДЛЯ МЕХАНИЧЕСКИХ ИСПЫТАНИЙ НЕРАЗЪЕМНЫХ СОЕДИНЕНИЙ (57) Изобретение относится к испытательной технике и может быть использовано при изготовлении составных образцов для механических испытаний неразъемных соединений. С целью повышения производительности, информативности и точности испытаний и обеспечения экономии материала, образец составляют из плит, боковые грани которых выполнены в виде правильных многоугольников с четным числом сторон. Плиты скрепляют крестообразно торцовыми гранями, в которых выполнены грухие отверстия в центре и выступы вдоль ребер, лежащих в .плоскостях боковых граней, для образования зазоров при скрепленик граней. Для определения наиболее прочного соединения выступы делают различной высоты, при этом высота выступа для наиболее прочного соединения граней образца соответствует оптимальной величине зазора в неразъемном соединении.

2 з.п. ф-лы, 6 ил.

1242748

После соединения плит 1-4 связующими компонентами по исследуемому технологическому режиму образец испытывают на прочность при отрыве. Для этого последовательно разрушают соединения, регистрируют усилие разрушения и вычисляют прочность на разрыв.

Пример. Испытывают составные

10 образцы из плит .10х10х5 мм с размерами выступов от 0 05 до 0,2 мм. Плиты из стали 12Х18Н10Т соединяют пайкой с плитами из этой же стали и из сплавов ЭП-666 и БрХУ. Плиты предварительно некелированы слоем никеля толщииой 6-9 мкм. В качестве припоя используют сплавы 39А и 123 В. Пайка проводится в течение 5 мин припоем 39А при .960 С, а припоем 123 В при 980 С.

Механические испытания соединений при температурах 20 и 600 С показывают, что наибольшую прочность имеют соединения граней, у которых высота выступов равна 0,1 мм. печение экономии материала путем одновременного изготовления нескольких соединений с различными зазорами между соединяемыми поверхностями,последовательного их испытания в идентичных условиях и повторного использования плит составного образца.

На фиг.l изображен составной образец из одинаковых плит; на фиг.2— сечение А-А на фиг,l; на фиг. 3— сечение Б-Б на фиг.l; на фиг. 4 составной образец из различных плит; на фиг, 5 — сечение Б-В на фиг.4; на фиг, 6 — сечение Г-Г на фиг,4.

Составной образец выполнен из на-. бора плит 1-4 (количество плит может быть различным).

На торцовых гранях 5-12 плит 1-4 выполнены глухие отверстия 13 в центре и выступы 14 вдоль ребер 15, лежащих в плоскостях боковых граней 16 (на фиг.l в качестве примера показа- gg ны один выступ 14, ребро 15 и боко.вая грань 16).

В глухие отверстия 13 помещают связующий компонент 17, в качестве которого могут быть использованы 35 клей, припой, соединительная паста и т.п. Выступы 14 могут изготовляться различной высоты на противоположных торцовых гранях 5-12, в этом случае между .соединяемыми гранями будут - р иметь место различные исходные зазоры . Плиты скрепляются крестообразно в средних частях торцовых граней 5-12.

При повторном использовании пли

1-4 для изготовления образца они м гут скрепляться другими торцовыми гранями, поэтому плиты 1-4 имеют му правильного многоугольника с че ным количеством сторон, длину стор граней задают не менее толщины а плиты, а расстояние 8 между выст пами выполняют из условия 3 < а

2, Образец по п,l, о т л и ч а ют,ц шийся тем, что выступы на проо- тивоположных торцовых гранях имеют различную высоту. фоp= 3„Образец по п. l, о т л и ч а ют- шийся тем, что боковые грани он о плит имеют форму правильного многоугольника с четным количеством стоу- рон, длина которых не менее толщины плиты.

Изобретение относится к исследованию прочностных свойств материалов и соединений, а именно к составным образцам для механических испытаний неразъемных соединений.

Целью изобретения является повышение производительности, информативности и точности испытаний и обесФормула изобретения

1. Составной образец для механических испытаний неразъемных соединений, состоящий из плит, скрепленных крестообразно в средних частях торцовых граней, о т л и ч а ю— шийся тем, что, с целью повыше-. ния производительности, информативности и точности испытаний и обеспечения экономии материала, на торцовых гранях плит выполнены глухие отверстия в центре и выступы вдоль ребер, лежащих в плоскостях боковых граней, для образования зазоров при скреплении граней.

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

1242748

ВНИИПИ Заказ 369)/38 Тираж 778

Подписное

Г-Г
