Реферат



Изобретение относится к антен -. ной технике. Цель - повьшение точности при исследовании крупногабаритных антенн. Устройство содержит облучатель 1, коллиматор 2, вьшолненный в виде металлического рассеивателя (МР), установленного с возможностью последовательного перемещения. внут-. ри объема, занимаемого линзой из искусственного диэлектрика, в фокусе которой установлен облучатель I, испытуемую антенну, измерительную аппаратуру 3. МР выполнен в виде цилиндрической линзы, установленной с возможностью перемещения. Размер МР не превьшает 1/8 наименьшей длины волны рабочего диапазона. 1 з.п., ф-лы, 1 ил. ё (Л V /I

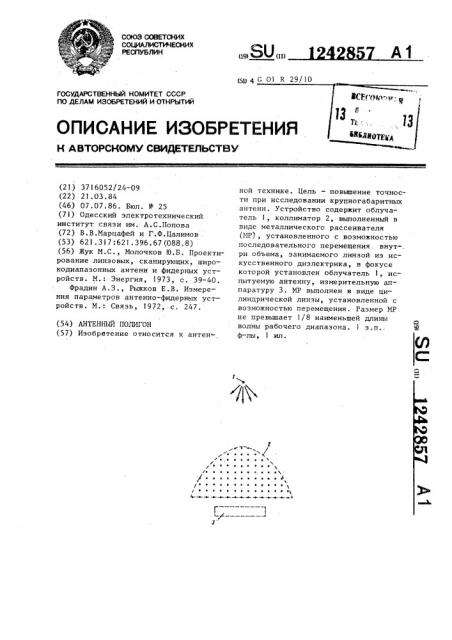

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (5ц 4 С ОI К 29/10

ОПИСАНИЕ ИЗОБРЕТ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ

Ф б ° б

° е

/ ° е °

° °

° е ° е е ° ° е ° ° °

Ъ е ° ° ° °

° ° ° ° ° ° е. е- -е- 1

° ° е ° е е ° е

° ° ° е

° ° ° ° е е °

/ у ° ° ° е

/ ° ° е ° е -е- -е- - . -е° е a °

° е е е

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3716052/24-09 (22) 21.03.84 (46) 07.07.86. Бюл. Р 25 (71) Одесский электротехнический институт связи им. А.С.Попова (72) В.В.Марцафей и Г.Ф.Цалимов (53) 621.317:621.396.67 (088.8) (56) Жук М.С., Молочков Ю.Б. Проектирование линзовых, сканирующих, широкодиапазонных антенн и фидерных устройств. M.: Энергия, 1973, с. 39 — 40.

Фрадин А.3., Рыжков Е.В. Измерения параметров антенно-фидерных устройств. М.: Связь, 1972, с, 247. (54) АНТЕННЫЙ ПОЛИГОН (57) Изобретение относится к антен ной технике. Цель — повьппение точности при исследовании крупногабаритных антенн. Устройство содержит облучатель 1, коллиматор. 2, выполненный в виде металлического рассеивателя (МР), установленного с возможностью последовательного перемещения. внут-. ри объема, занимаемого линзой из искусственного диэлектрика, в фокусе которой установлен облучатель 1, испытуемую антенну, измерительную аппаратуру 3. МР выполнен в виде цилиндрической линзы, установленной с возможностью перемещения. Размер MP не превышает 1/8 наименьшей длины волны рабочего диапазона. 1 з.п., ф-лы, 1 ил.

1242857

Изобретение относится к антенной технике и может быть использовано для измерения различных характеристик антенн.

Цель изобретения — повышение точности при исследовании крупногабаритных антенн.

На чертеже представлена структурная электрическая схема антенного полигона.

Антенный полигон содержит облучатель 1, коллиматор 2, выполненный в виде металлического рассеивателя, установленного с возможностью последовательного перемещения внутри объема, занимаемого линзой из искусственного диэлектрика, в фокусе которой установлен облучатель 1, при этом размер металлического рассеивателя не превышает одной восьмой наименьшей длины волны рабочего диапазона, испытуемую антенну, измерительную аппаратуру 3, причем металлический рассеиватель выполнен в виде цилиндрической линзы, установленной с возможностью перемещения вдоль образующей, а облучатель расположен в фокусе цилиндрической линзы, испытуемую антенну с измерительной аппаратурой 3.

Сущность изобретения заключается в следующем.

Предположим, что линза коллиматора 2 изготовлена из искусственного диэлектрика. В качестве искусственных диполей применяются рассеиватели малых электрических размеров, т.е. линза представляет собой множество определенным образом расположенных в пространстве электрически малых металлических рассеивателей. Поле за линзой е=ть суперпозиция падающего поля и полей, излучаемых каждым искусственным диполем — металлическим рассеивателем. Если пренебречь вза .модействием между частицами, то можно считать, что поле, рассеянное каждой частицей, зависит только от падающего и не зависит от того, есть ли остальные частицы внутри линзы или они отсутствуют. Поэтому, если взять одну частицу — металлический рассеиватель и последовательно помещать в точки пространства, где располагаются остальные частицы, и при этом каждый раз измерять рассеянные поля, а затем все эти рассеянные поля сложить, то получится суммарное поле, рассеянное линзой. Далее, складывая это поле с падающим, получают плоскую волну. Согласно этому коллиматор

2 антенного полигона синтезируется передвижением электрически малого металлического рассеивателя внутри тела воображаемой линзы. При этом поле плоской волны также получается синтезированным. Поэтому в состав компактного антенного полигона должна обязательно входить измерительная аппаратура, содержащая блок обработки информации, в частности сумматор для сложения откликов испытуемой антенны, при каждом новом положении металлического рассеивателя.

Отклик при падении на испытуемую антенну плоской волны вычисляется по формуле н ист „ 1 1 ЕаС

Un@

25 где U,„

Пил гас отклик на плоскую волну; отклик на волну источника; отклик на рассеянное поле при 1 -м положении рассеивателя.

30.Формулаизобретения со с то ящий из и испытуемой аппаратурой, 1. Антенный полигон, облучателя, коллиматора антенны с измерительной отличающийся тем, что, с целью повышения точности при исследовании крупногабаритных антенн, 40 коллиматор выполнен в виде металлического рассеивателя, установленного с возможностью последовательного перемещения внутри объема, занимаемого воображаемой линзой из искусственного диэлектрика, в фокусе кото45 рой установлен облучатель, причем размер металлического рассеивателя не превышает 1/8 наименьшей длины волны рабочего диапазона.

2. Полигон по п. 1, о т л и ч а ю50 шийся тем, что металлический рассеиватель выполнен в виде цилиндрической линзы, установленной с возможностью перемещения вдоль образующей, а облучатель расположен в фокусе цилиндрической линзы.
