Устройство для определения места снижения сопротивления изоляции в электрической сети

Устройство для определения места снижения сопротивления изоляции в электрической сети

Иллюстрации

Показать все

Реферат



Изобретение относится к электроизмерительной технике. Может быть использовано в сетях постоянного и переменного тока частотой 50 и 25 Гц питающих приборы управления и сигнализации на постах электрической централизации железнодорожных станций. Цель изобретения - .расширение функциональных возможностей. Оно достигается путём использования устройства в электрических сетях как постоянного , так и переменного тока. Другой целью является повышение помехоустойчивости . Для этого в устройство введены модулятор 3 и задающий генератор 4. Устройство также содержит генератор 1 переменного тока, датчик 2 тока, усилитель 5, фильтр 6-промежуточной частоты, индикатор 7, выполненный на светодиодах и телефоне. S 1 ил. (Л С tC |;ib N5 X) О5

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (5в 4 G 01 R 31/08

13 „

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCH OMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3779724/24 21 (22) 09.08.84 (46) 07.07.86. Бюл. N - 25 (72) В. Н. Алешин, И. Л. Комиссаров и А. Г. Сопельняк (53) 621.317.333(088.8) (56) Авторское свидетельство СССР

1(173315, кл. G 01 В 31/08, 1954.

Авторское свидетельство СССР

У 983592, кл. G 01 R 31/08, 1981. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МЕСТА

СНИЖЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ В

ЭЛЕКТРИЧЕСКОЙ СЕТИ (57) Изобретение относится к электроизмерительной технике. Может быть использовано в сетях постоянного и переменного тока частотой 50 и 25 Гц питающих приборы управления и сигна лизации на постах электрической централизации железнодорожных станций.

Цель изобретения расширение функ циональных возможностей . Оно достигается путем использования устройства в электрических сетях как постоян» ного, так и переменного тока. Другой целью является повышение помехоустойчивости. Для этого в устройство введены модулятор 3 и задающий гене» ратор 4. Устройство также содержит генератор 1 переменного тока, датчик

2 тока, усилитель 5, фильтр 6 промежуточной частоты, индикатор 7, выполненный на светодиодах и телефоне.

1 ил.

1242860

ВНИИПИ Заказ 3699/М Тираж 7?8 . Подписное

Произв.-полигр. пр-тие, r . Ужгород, ул. Проектная, Изобретение относится к области электроизмернтельной техники и может быть использовано в сетях постоянного и переменного тока частотой 50 и

25 Гц, питающих приборы управления 5 и сигнализации на постах электрической централизации железнодорожных станций.

Целью изобретения является расширение функциональных возможностей устройства путем использования его в электрических сетях как постоянного так и переменного тока, а также повышение его помехоустойчивости.

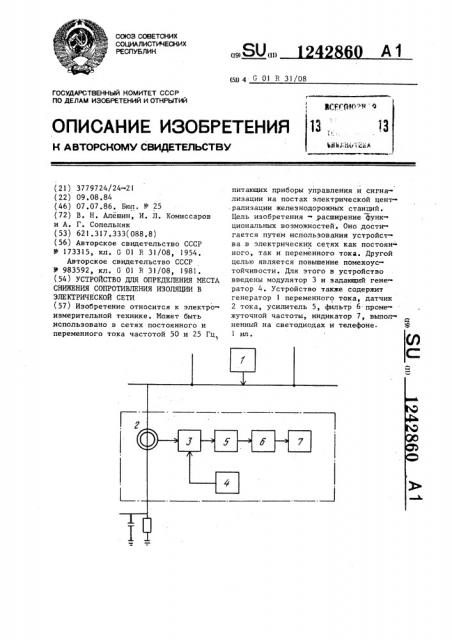

На чертеже приведена структурная 15 электрическая схема устройства.

Устройство содержит генератор 1 переменного напряжения, датчик 2 тока (токоиэмерительные клещи), моду лятор 3, задающий генератор 4, уси- 20 литель 5, фильтр 6 промежуточной частоты, индикатор 7 (выполнен на светодиодах и головном телефоне).

Выход генератора 1 переменного напряжения соединен с клеммой для

25 подключения к объекту контроля, выход датчика 2 тока соединен с первым входом, модулятора 3, выход которого через усилитель 5 и фильтр 6 промежуточной частоты соединен со входом 50 индикатора 7, выход задающего генера тора 4 соединен со вторым входом модулятора 3.

Устройство работает следующим об З5 разом.

При работе в электрической сети постоянного тока сигнальный ток от генератора 1 переменного напряжения, протекающий на землю, наводит в дат- 40 чике 2 тока ЭДС с частотой f . В модуляторе 3 сигналы с частотой Г с датчика 2 тока и с частотой f от задающего генератора 4 смешиваются и через усилитель 5 поступают на узко- 45 полосный фильтр б,промежуточной частоты. Фильтр 6 предварительно настра ивают на частоту (Г + f, ) либо (f

f ). Он пропускает сигнал только с этой частотой, что и показывает инди- 50 хатор 7. Усилитель 5 является усилителем ограничителем.

При работе в электрической сети переменного тока сигнальный ток, протекающий от генератбра 1 переменного напряжения на землю, наводит в датчике 2 тока ЭДС с частотой f . Проте1 кающие либо по этому же проводу, либо по соседним проводам рабочие токи устройства управления и сигнализации с частотой f = 50 Гц и Гд = 25 Гц наводят в датчике тока 2 ЭДС с частотами Г и Г„ . Ha модулятор 3 поступают от датчика 2 тока сигналы с частотами f fý, 14 и от задающего генератора 4 с частотой . В модуляторе

3 эти частоты смешиваются и через усилитель 5 поступают на узкополосный фильтр 6 промежуточной частоты, настроенный на частоту (f + f„ ) либо (f2 f1),который пропускает сигнал только этой частоты, что и показывает индикатор 7.

Таким образом, применение предлагаемого устройства позволит использовать его в сетях как постоянного, так и переменного тока, в результате чего повысится производительность труда при поиске места снижения сопротивления изоляции

Формула изобретения

Устройство для определения места снижения сопротивления изоляции в электрической сети, содержащее генератор переменного напряжения, датчик тока, индикатор, усилитель, фильтр промежуточной частоты, первый выход генегенератора переменного напряжений соединен с клеммой для подключения к объекту контроля, а второй выходс общей шиной, о т л и ч а ю щ ее с я тем, что, с целью расширения функциональных возможностей и повышения помехоустойчивости, в него введены задающий генератор, модулятор, Bblxop датчика тока соединен с первым входом модулятора, выход которого соединен с входом усилителя, выход последнего через фильтр промежуточной частоты соединен с входом индикатора, выход задающего генератора соединен с вторым входом модулятора.
