Реферат



№ 124295

Класс 50d, 7зо

СССР

ЕИОИЯюЯ

Йатвпи-; ;;j„1-.дZ >

БИБЛКСТЕКА

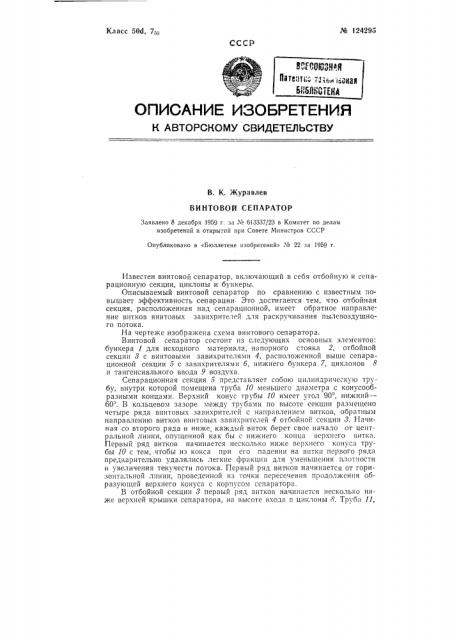

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. К. Журавлев

ВИНТОВОЙ СЕПАРАТОР

Заявлено 8 декабря 1959 г, за М 613337/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 22 за 1959 г.

Известен винтовой сепаратор, включающий в себя отбойную и сепарационную секции, циклоны и бункеры.

Описываемый винтовой сепаратор по сравнению с известным повышает эффективность сепарации- Зто достигается тем, что отбойная секция, расположенная над сепарационнойз имеет обратное направление витков винтовых завихрителей для раскручивания пылевоздушного потока.

На чертеже изображена схема винтового сепаратора.

Винтовой сепаратор состоит из следующих основных элементов: бункера 1 для исходного материала, напорного стояка 2, отбойной секции 8 с винтовыми завихрителями 4, расположенной выше сепарационной секции 5 с завихрителями б, нижнего бункера 7, циклонов о и тангенсиального ввода 9 воздуха.

Сепарационпая секция 5 представляет собою цилиндрическую трубу, внутри которой помещена труба 10 меньшего диаметра с конусообразными концами. Верхний конус трубы 10 имеет угол 90, нижний—

60 . В кольцевом зазоре между трубами по высоте секции размещено четыре ряда винтовых завихрителей с направлением витков, обратным направлению витков винтовых завихрителей 4 отбойной секции 8. Начиная со второго ряда и ниже каждый виток берет свое начало от центральной линии, опущенной как бы с нижнего конца верхнего витка.

Первый ряд витков начинается несколько ниже верхнего конуса трубы 10 с тем, чтобы из кокса при его падении на витки первого ряда предварительно удалялись легкие фракции для уменьшения плотчости и увеличения текучести потока. Первый ряд витков начинается от горизонтальной линии, проведенной из точки пересечения продолжения образующей верхнего конуса с корпусом сепаратора.

В отбойной секции 8 первыи ряд витков начинается несколько ниже верхней крышки сепаратора, на высоте входа в циклоны 8. Труба 11, М 124295 несущая витки завихритсл(е1! 4, дохо: ит до ".срхнего конус 1 трубы И сепарациониой секции. Через трубу 11 проходи г напорный стояк, внутрь которого вставляется спираль, сообщакхи1яя материалу вращательное двии(;ен11с и способствующая ряв1юмериоvfv раси р де, (ениlо матер ияла по виткам сепарационной секции.

Перед подачей кокса на сепарацию 10 f àíàâ Ièâàñòñÿ постоянный расход воздуха в сепараторе, Воздух, поступая через ввод 9 ь нижний бункер 7, приобретает врагцательнос движение и вихревым погоном, скользя по виткам зявихрителсй 6, псднимаегся и выходит через циклон

8 в а1мо"фйоу.

1(огда открывают шиоер (или кран) íà напорном стояке 2, из бункера 1 начинает поступать исх0,1ный материал кокса пo внутренней трубе 11 отбойной секции на верхний конус трубы 10 сепа1рац(10иной секции. Скользя - одиог0 витка ия другой, исходный материал д(вижется навстречу восходящему потоку воздуха, теряя при движении отвеяи ые фракции. Отвеянные фракции кокса, поднимаясь, поступакгг в отбойную секци о 3, в которой происходит раскручивание всего пылевоздушного потока с потерей скорости. Потеря скорости потока вызывает выпадение из него Kpv1111! Ix фракций кокса, которые IIO виткам отбойной секции возвращаются в сспярационимо cpxfIHI0» затем поступа10т и бункер 7.

Предмет изобретения

Винтовой сепаратор, состоящий из отбойной секции, в которой размещена спираль ссияряциониой секции, циклонов и бункеров, отл и ч а ю шийся тем, что, с целью повышения эффективности сепарации, отбойная секция, расположенная иад сепарационпой, имеет обратное направление винтовых завихритслей для раскручива11ия пылсвоздушного пото:са.
