Реферат

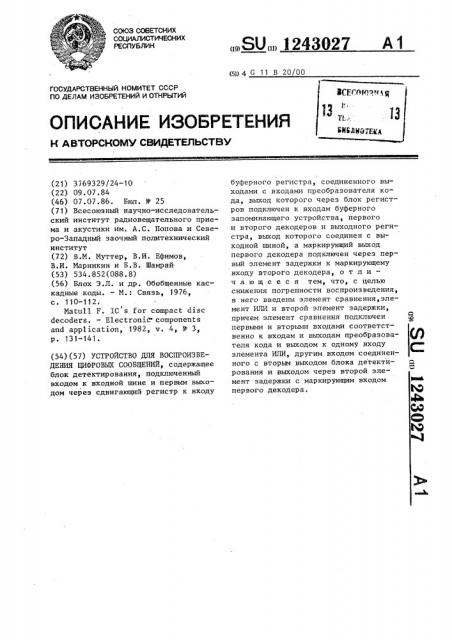

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (m 4 С 11 В 20/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3769329/24-10 (22) 09.07.84 (46) 07.07.86. Бюл. 1Ф 25 (71) Всесоюзный научно-исследовательский институт радиовещательного приема и акустики им. А.С. Попова и Северо-Западный заочный политехнический институт (72) B..М. Муттер, В.И. Ефимов, В.И. Маринкин и Б.В. Шамрай. (53) 534.852(088.8) (56) Блох Э.Л. и др. Обобщенные каскадные коды. -- М.: Связь, 1976, с. 110-112.

Matull F. IC s for compact disc

decoders. — Electronic components

and application, 1982, v. 4, Ф 3, р. 131-141. (54)(57) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ЦИФРОВЫХ СООБЩЕНИЙ, содержащее блок детектирования, подключенный входом к входной шине и первым выходом через сдвигающий регистр к входу

„„SU„„ 243О27 А1 буферного регистра, соединенного выходами с входами преобразователя кода, выход которого через блок регистров подключен к входам буферного запоминающего устройства, первого и второго декодеров и выходного регистра, выход которого соединен с выходной шиной, а маркирующий выход первого декодера подключен через первый элемент задержки к маркирующему входу второго декодера, о т л и— ч а ю щ е е с я тем, что, с целью снижения погрешности воспроизведения, в него введены элемент сравнения,элемент ИЛИ и второй элемент задержки, причем элемент сравнения подключен первыми и вторыми входами соответственно к входам и выходам преобразователя кода и выходом к одному входу элемента ИЛИ, другим входом соединенного с вторым выходом блока детектирования и выходом через второй элемент задержки с маркирующим входом первого декодера.

1П неравномерности поступления из канала

1 124

Изобретение относится к области записи информации на носитель, а именно к устройствам для воспроизведения цифровых сообщений.

Цель изобретения — снижение погрешности воспроизведения.

На чертеже приведена схема устройства для воспроизведения цифровых сообщений.

Устройство для воспроизведения цифровых сообщений содержит блок 1 детектирования, подключенный входом к входной шине 2 и первым выходом через сдвигающий регистр 3 к входу буферного регистра 4, соединенного выходами с входами преобразователя

5 кода, выход которого через блок 6 регистров подключен к входам буферного запоминающего устройства 7, первого Я и второго 9 декодеров, и выходного регистра 10, выход которого соединен с выходной шиной 11. Маркирующий выход первого декодера 8 под— ключен через первый элемент 12 задержки к маркирующему входу второго декодера 9. Кроме того, устройство содержит элемент 13 сравнения, элемент

ИЛИ 14 и второй элемент 15 .задержки, причем элемент 13 сравнения подключен первыми и вторыми входами соответственно к входам и выходам преобразователя 5 кода и выходом к одному входу элемента ИЛИ 14, друг рм входом соединенного с вторым выходом блока 1 детектирования и выходом через второй элемент 15 задержки с маркирующим входом первого декодера 8.

Устройство работает следующим образом.

Принимаемый по входной шине 2 сиг— нал демодулируется блоком 1 в последовательность элементов канального кода, поступающих на сдвигающий регистр 3, осуществляющий преобразование последовательного кода в параллельный, причем если в сигнале стирания нет, то на информационном выходе блока 1 формируется последовательность двоичных сигналов, при наличии стирания (в случае неопределенности значения двоичного сигнала) на маркирующий выход выдается маркирующий сигнал. На информационный выход при этом блок 1 выдает нулевые элементы канального кода.

При накоплении в регистре 3 полной комбинации канального кода она переписывается в буферный регистр 4 и затем преобразуется преобразоватеЗО27 2 лем 5 кода B соответствующий кодовый символ. На выходе преобразователя 5 кода вырабатываются многоразрядные элементы поля Галуа., являющиеся символами кода, обнаруживающего и исправляющего ошибки, например кода РидаСолокона. Эти символы передаются поблочно на входы блока 6 регистров, которые используются для компенсации кодовых символов. Одновременно элемент 13 сравнения определяет, являются ли кодовые комбинации рабочими, а в случае выявления запрещенных, не-рабочих комбинаций избыточного канального кода она вырабатывает для соответствующих символов маркирующий сигнал, характеризующий эти символы как ошибочные, который, как и марки2О рующий сигнал, передается через элемент ИЛИ 14, через второй элемент

15 задержки на маркирующий вход первого декодера 8.

Выявление нерабочих комбинаций

25 осуществляется путем фиксации появления на выходе преобразователя 5 кода нулевого символа при условии,что канальная кодовая комбинация на входе преобразователя 5 кода отлична от комбинации, соответствующей нулевому сигналу. Из блока б регистров с постоянной тактовой частотой символы иередаются в буферное запомина— ющее устройство 7, в котором кодовые символы перемещаются с целью исправ35 ления пакетов ошибок.

Из запоминающего устройства с фиксированным временем задержки кодовые символы поблочно передаюгся в декодер

8, в котором на основании вычисления и анализа синдромов и учета маркирующих сигналов определяется наличие в кодовом блоке до перемежения символов с ошибками; эти ошибки исправляются, и символы передаются обратно в буферное запоминающее устройство 7.

При большом числе опт бок и невозможности их локализации и исправления в первом декодере 8 последний возвращает в запоминающее устройство 7 неисправленные символы и одновременно для всех неисправленных символов кодового блока, как ненадежных, выдает первый элемент 12 задержки маркирующие сигналы.

Во второй декодер 9 символы после перемещения поступают поблочно из запоминающего устройства 7 также с фиксированным временем задержки, оп12430 ределяемым принятым законом перемещения. Одновременно в декодер 9 поступают из первого элемента 12 соответствующие этим символам маркирующие сигналы. Второй декодер 9 также на основании вычисления и анаСоставитель В. Добровольский

Техред M.Ìoðãåíòàë Корректор А. Тяско

Редактор В. Петраш

Заказ 3711/52 Тираж 543 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4 лиза синдромов и учета маркирующих сигналов определяет наличие в кодо— вом блоке символов с ошибками,исправляет их и передает исправленными в >б запоминающее устройство 7, из которого через выходной регистр 10 последовательность символов с очень малой вероятностью в них ошибок передается на выходящую шину 11.

27 4

Как видно, управление блоками предлагаемого устройства осуществляется с помощью блока, который (не показан) вырабатывает сигналы опорной тактовой частоты, являющиеся синхронизирующими сигналами, поступающими во все узлы и обеспечивающими их синхронную работу. Кроме того, в блоке управления вырабатываются управляющие сигналы для записи информации в буферное запоминающее устройство 7.

Использование изобретения позволяет существенно снизить погрешность воспроизведения цифровых сообщений по сравнению с базовым объектом.
