Умножитель свч
Иллюстрации
Реферат
Изобретение относится к радио ,электронике. Повышается спектральная чистота выходного колебания. В отрезок полосковой линии (ОПЛ) 1 вводится СВЧ-колебание, под действием которого в спектре тока, протекающего через умножительные диоды 3 л. 7ь/ и 4, появляются нечетные гармонические составляющие колебания с входной частотой. Фильтр выходной частоты (ФВЧ) 11 вьщеляет одну из нечетных гармоник (НГ). Т.к. ОПЛ 7 выполнен с длиной (- длина волны входных колебаний), а разомкнутьй шлейф 8 - с длиной Д/4 и подключен на расстоянии Л/4 от разомкнутого конца ОПЛ 7, то фильтр 5 цепи питания выполняет роль холостого контура, резонирующего на многих гармониках, что способствует увеличению уровня выделяемой ЛВЧ 11 НГ и уменьшению уровней паразитных гармоник на выходе ФВЧ 11, Выбором длины настроечного шлейфа 9 и подбором величины напряжения источника питания достигается дополнительное подавление паразитных НГ на выходе ФВЧ 1I, что обуславливает повышение спектральной чистоты выходного колебания. 1 ил «5 СО с: ю 4 00 О СО
СОЮЗ СОВЕТСКИХ
СО!.!ИАЛИСТИЧЕСКИХ
РЕСПУБЛИН (5у 4 Н 03 В 19 00
ОПИСАНИЕ ИЗОБРЕТ
К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3821526/24-09 (22) 30.11.84 (46) 07.07.86. Бюл. М - 25 (71) Куйбышевский электротехнический институт связи (72) С.А. Хасис (53) 621.374.4 (088.8) (56) Авторское свидетельство СССР !! - 455447, кл. H 03 В 19/00, 1974.
Макарова Л.В., !!!каликов В.Н.
Проектирование умножителей частоты на диодах с нелинейной емкостью ! -и-перехода. Куйбышев, КУЛИ, с.19, рис. 11. (54) УМНОЖИТЕЛЬ СВЧ (57) Изобретение относится к радиоэлектронике. Повышается спектральная чистота выходного колебания. В отрезок полосковой линии (ОПЛ) 1 вводится СВЧ-колебание, под действием которого в спектре тока, протекающего через умножительные диоды 3
„„80„„1243079 А1 и 4, появляются нечетные гармонические составляющие колебания с входной частотой. Фильтр выходной частоты (ФВЧ) ll выделяет одну из нечетных гармоник (НГ). Т.к. ОПЛ 7 выполнен с длиной ЗЯ/8 (А- длина волны входных колебаний) а разомкнутый шлейф
8 — с длиной i\/4 и подключен на расстоянии Л/4 от разомкнутого конца ОПЛ 7, то фильтр 5 цепи питания выполняет роль холостого контура, резонирующего на многих гармониках, что способствует увеличению уровня выделяемой ФВЧ !1 НГ и уменьшению уровней паразитных гармоник на выходе ФВЧ 1!. Выбором длины настроечного шлейфа 9 и подбором величины напряжения источника питания достигается дополнительное подавление паразитных НГ на выходе ФВЧ 11, что обуславливает повышение спектральной чистоты выходного колебания. 1 ил!
243079 2 ней паразитных гармоник на выходе фильтра 11. Выбором длинь: настроечного шлейфа 9 и подбором величины напряжения источника питания достигается дополнительное подавление паразитных нечетных гармоник на выходе фильтра 11, что обусловливает повышение спектральной чистоты выходного колебания.
Ф о р м у л а и 3 о б р е т е н и я
25 линии, а катодом — к катоду первого полосковой линии выполнен с длиной
3)1 I де g длина волны входных КОлебаний, разомкнутый шлейф выполнен четвертьволновым и подключен на четвертьволновом расстоянии от разомкнутого конца короткоэамкнутого конденсатором отрезка полосковой линии, а настроечньй шлейф выполнен короткоэамкнутым с воэможностью регули40 ровки его длины.
Составитель Б. !Икаликов
Техред П.Олейник
Корректор A. Обручар
Редактор И. Николайчук
Заказ 3715/54
Тираж 816
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, E-35, Раушская наб., д. 4/5
Подписное
Производственно-полиграфическое преднр ятне, г. Ужгороп, ул. Проектная, 4
Изобретение относится к радиоэлектронике и может использоваться для получения СВЧ-колебаний.
Цель изобретения — повышение спектральной чистоты выходного колебания.

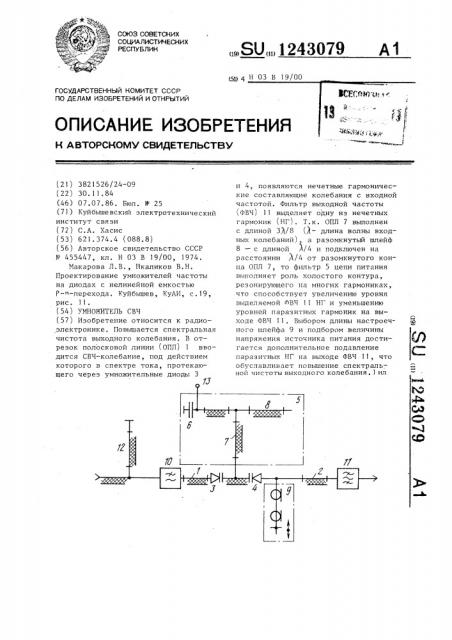

На чертеже изображена электрическая схема умножителя ГВЧ °
Умножитель СВЧ содержит отрезки
1 и 2 входной и выходной полосковой линии, первый 3 и второй 4 умножительные диоды, фильтр 5 цепи питания, выполненный в виде короткозамкнутого конденсатором 6 отрезка 7 полосковой линии, к которому параллельно подключен разомкнуть и шлейф
8, настроечный шлейф 9, выполненный короткозамкнутым, фильтр 10 входной частоты, фильтр 11 выходной частоты, короткозамкнутый шлейф 12, замыкающий цепь питания первого умножительного диода 3 и клемму 13 для подключения источника питания.
Умножитель СВЧ работает следующим образом.
В отрезок 1 от внешнего источника вводится СВЧ-колебание с входной частотой, под действием которого в спектре тока, протекающего через первый 3 и второй 4 умножительные диоды, появляются нечетные гармонические составляющие колебания с входной частотой. Фильтр 11 выделяет одну из нечетных гармоник, например третью.
Так как отрезок 7 выполнен с длиной
ЗЛ/8, где P — длина волны входных колебаний, а разомкнутый шлейф 8 — с длиной А/4 и подключен на расстоянии
A/4 от разомкнутого конца отрезка 7, то фильтр 5 выполняет роль холостого контура, резонирующего на многих гармониках, что способствует увеличению уровня выделяемой фильтром 11 нечетной гармоники и уменьшению уровУмножитель СВЧ, содержащий отрезок выходной полосковой линии и от— резок входной полосковой линии, к концу полоскового проводника которого присоединен анодом первый умножительный диод, к катоду которого присоединен фильтр цепи питания, выполненный в виде короткозамкнутого конденсатором отрезка полосковой линии, к которому параллельно подключен разомкнутый шлейА, и настроечный шлейф, параллельно подключенный к отрезку выходной полосковой линии„ о т л ич а к шийся тем, что, с целью повышения спектральной чистоты выходного колебания, в него введен второй умножительный диод, анодом при30 соединенный к концу полоскового проводника отрезка выходной полосковой умножительного диода, при этом короткозамкнутый конденсатором отрезок
