лЪ 124342

Класс 74Ь, Soe

СССР

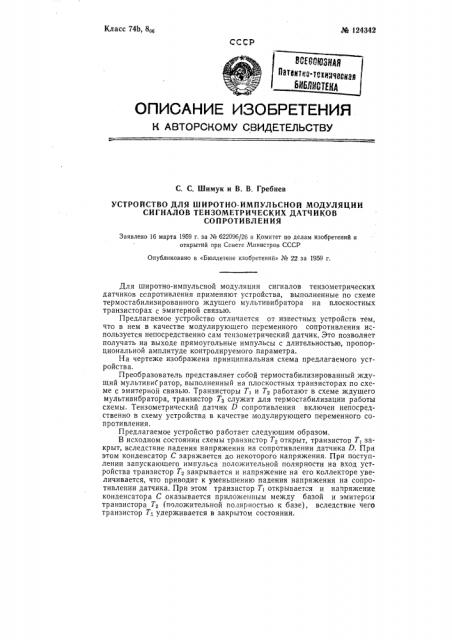

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

С. С. Шимук и В. В. Гребнев

УСТРОЙСТВО ДЛЯ ШИРОТНО-ИМПУЛЬСНОЙ МОДУЛЯЦИИ

СИГНАЛОВ ТЕНЗОМЕТРИЧЕСКИХ ДАТЧИКОВ

СОПРОТИВЛЕНИЯ

Заявлено 16 марта 1959 г. за № 622096/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 22 за 1959 г.

Для широтно-импульсной модуляции сигналов тензометрических датчиков сспротивления применяют устройства, выполненные по схеме термостабилизированного ждущего мультивибратора на плоскостных транзисторах с эмитерной связью.

Предлагаемое устройство отличается от известных устройств тем, что в нем в качестве модулирующего переменного сопротивления используется непосредственно сам тензометрический датчик. Это позволяет получать на выходе прямоугольные импульсы с длительностью, пропорциональной амплитуде контролируемого параметра.

На чертеже изображена принципиальная схема предлагаемого устройства.

Преобразователь представляет собой термостабилизированный ждущий мультивиГратор, выполненный на плоскостных транзисторах по схеме с эмитерной связью. Транзисторы Т1 и Т2 работают в схеме ждущего мультивибратора, транзистор Тз служит для термостабилизации работы схемы. Тензометрический датчик D сопротивления включен непосредственно в схему устройства в качестве модулирующего переменного сопротивления.

Предлагаемое устройство работает следующим образом.

В исходном состоянии схемы транзистор Т, открыт, транзистор Т, закрыт, вследствие падения напряжения на сопротивлении датчика D. При этом конденсатор С заряжается до некоторого напряжения. При поступлении запускающего импульса положительной полярности на вход устройства транзистор Т2 закрывается и напряжение на его коллекторе увеличивается, что приводит к уменьшению падения напряжения на сопротивлении датчика. При этом транзистор Т1 открывается и напряжение конденсатора С оказывается приложеппым между базой и эмитером транзистора Т2 (положительной полярностью к базе), вследствие чего транзистор Т;,. удерживается в закрытом состоянии. № 124342

Предмет изобретения

Устройство для широтно-импульсной модуляции сигналов тензометрических датчиков сопротивления, выполненное по схеме термостабилизированного ждущего мультивибратора на плоскостных транзисторах с эмитерной связью, отл и ч а ющ ее с я тем, что, с целью получения ча выходе прямоугольных импульсов с длительностью, пропорциональной амплитуде контролируемого параметра, в нем в качестве модулирующего переменного сопротивления используется непосредственно сам тензометрический датчик, Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор Н. С. Кутафина Гр. 255

Информационно-издательский отдел. Подп. к печ, 23.II-60 г.

Объем 0,17 п. л. Зак. 1711 Тираж 700 Цена 25 коп.

Типография Комитета по делам изобретений л открытий при Совете Министров СССР

Москва, Петровка, 14. — 2—

По мере разряда конденсатора С напряжение на нем уменьшается и при некотором его значении транзистор Тз открывается. В результате этого уменьшается напряжение на коллекторе транзистора Тз, увеличивается падение напряжения на сопротивлении датчика D, транзистор Т1 закрывается ч схема возвращается в исходное положение.

Таким образом, при поступлении запускающего импульса на выходе схемы образуется отрицательный прямоугольный импульс. Длительность Т „выходного импульса определяется начальным напряжением на конденсаторе С, величиной конечного напряжения на нем, при когорой происходит восстановление схемы в первоначальное состояние, и постоянной времени цепи разряда конденсатора. Путем изменения величин сопротивлений схемы можно управлять длительностью генерируемого импульса, т, е. осуществлять широтно-импульсную модуляцию. Для этой цели целесообразно использовать в качестве управляющего элемента сопротивление самого тензометрического датчика D.
