ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ (46) 15.06.93. Бюл. У 22 (21) 3581027/08 (22) 15.04.83 (72) Т.М.Киселева, Ю.В.Ханкин, В.И.Рузаков, В,А.Борисов, А.Д.Тутыхин и A.Í.YðóÔàíîâ (56) Патент СИИ У 200353$, кл. 285-183 1935.

Авторское свидетельство СССР

У 781481, кл. F 16 L 13/00, 1978. (54) (57) СПОСОБ СОЕДИНЕНИЯ ТОНКОСТЕННЫХ ТРУБОПРОВОДОВ, располоаенных с зазором и под углом, закпючакицийся

„„SU„„1243458 А1 в том, что s зазоре размещают вставку, концы которой крепят к соединя-, . емым концам трубопроводов, на которые вместе со вставкой устанавливают муфту, о т л. и ч а ю щ н и с я тем, что, с цблью ловъюения качества соединения, вставку предварительно выполняют в виде вытянутого ромба, который вначале закрепляют вершинами по короткой диагонали, затем обворачивают его вокруг концов трубопроводов и жестко соединяют вершины длинной диагонали ромба друг с другом и с трубопроводами.

В

М

4ь

С© вВ

С

ОО фиР ВНИ1ШИ Заказ 2373 ;.Тираж Подписное

Произв.-полигр. пр-тие, r. Ужгород, ул. Проектная, 4

Ф 12434

Изобретение относится к способам соединения тонкостенных трубопронодон и может найти-применение при соединении вентиляционных воздуховодов . в граждаггском, промьш(ленном и сельскохозяйственном строительстве.

Цель изобретения — повышение качества соединения эа счет использова- " ния вставки в виде вытянутого ромба, закрепленного с концами трубопрово- 1О дов в трех точках.

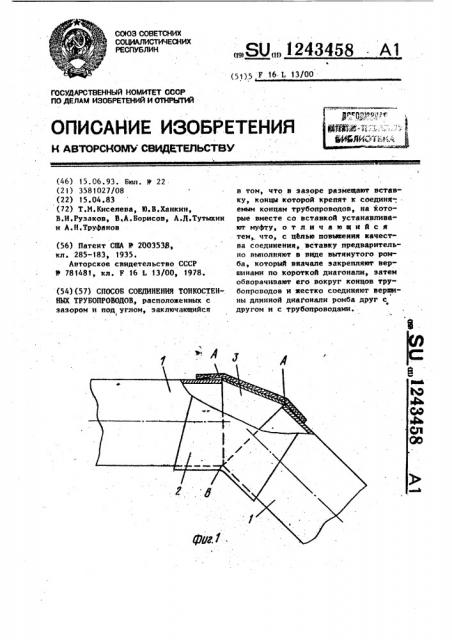

На фиг. 1 изображено соединение тонкостенных трубопроводов под углом !

45 " при помощи вставки н виде плоского вытянутого ромба; на фиг.2— соединение при помощи вставки сферической формы.

Соединение тонкостенных трубонроводов 1 осуществляется при помощи манжеты 2 из термоусажнвающейся плен- 2р ( ки и вставки 3(3 ) в ниде вытянутого

-n . роЮа (плоского или выпуклого), закрепленного с концамн трубопроводон 1 s трех точках.

Пример 1. Для соединения тои- 2З костенпых труб 1 (фиг.1) диаметром

:315 мм под углом 45 вырезают из стального листа толщиной 0 6- 0 мм плоскую заготовку в виде ромба с диагоналями, равными 241 3 и 9/9,2 мм щ (вставки 3). Трубы 1 устанавливают . на подставки под углом 45 дру к

APyry, Ф

При этом манжету 2 из термоуса" живающейся пленки диаметром 375 мм и длиной по обраэугощей 360 мм надевают на одну из соединяемых труб 1

58 2 (отступив от. края трубы 1 на расстояние, выходящее эа пределы зоны нагрена). Затем к трубам 1 присоединяют, например, сваркой вставку 3, выполненную в виде плоского ромба, K соединяемым концам труб-1. Сначала закрепляют углы ромба у короткой диагонали н точках А (фиг,1). Затем вставку 3 обнорачивают вокруг и присоединяют к трубам 1 в точке В (фиг.1), т.е, углы у длинной диагонали ромба соединяют друг с другом и с трубами 1.

После этого манжету 2 надвигают на стык и нагревают ее до полной усадки, Нагрев осуществляют, например, пламенем пропаноной горелки или другим теплоносителем.

П р и и е р 2. Для соединения тонкостенных труб 1-.(фиг.2) диаметром

200 мм под углом 90 изготавливают нэ стального листа толщиной 0,61,0 мм выпуклую заготовку сферической формы (вставку 3 ).

Трубы устанавливают на подставки под углом 90 друг к другу (фиг.2), При этом манжету 2 иэ термоусаживающейся плеггки диаметрои 500 мм и длиной 500 мм помещают на одну из соединяемых труб 1, отступив от края трубы 1 на расстояине,выходящее за пределы эоны нагрева. Затем к трубам присоединя(от, например, сваркой вставку 3 сферической формы, закрепляя. в точках А и В (фиг.2).

После того манжету 2, наднигагот на стык и нагревают ее до полной усадки.

Нагрев осуществляют пламенем пропановай горелки или другим способом.
