Изобретение относится к сельскому хозяйству и может быть использовано при внесении удобрений в почву.

Целью изобретения является повышение эффективности использования удобрений путем увеличения степени их локализации при равномерном распределении по объему питания.

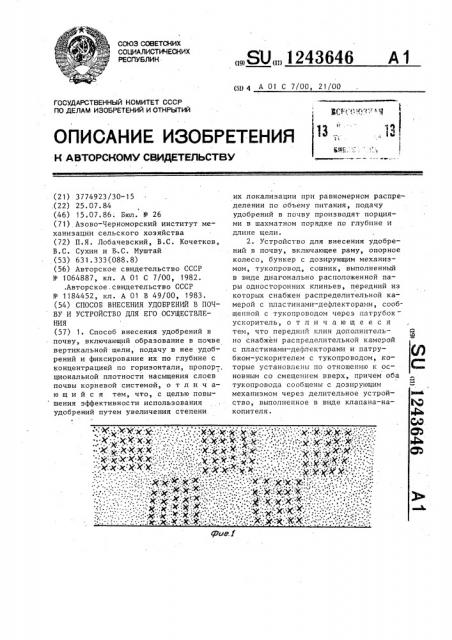

На фиг.1 изображена схема расположения удобрений в почве по глубине в одном рядке; на фиг. 2 . — устройство для осуществления способа внесения удобрений в почву, общий вид.

Предлагаемый способ внесения удоб рений включает следующие операции: въезд агрегата в загонку; заглубление орудия в почву на глубину, установленную опорным колесом в зависимости от культуры; нарезание в почве вертикальной щели; подачу удобрений в нарезанную щель порциями поочередно в верхний и нижний слои почвы с одновременным распределением удобрений пропорционально плотности насыщения слоев корневой системой; защемление поданных удобрений в почве.

Устройство для внесения удобрений в почву включает раму 1, опорное колесо 2, бункер 3, с установленным под ним дозирующим механизмом 4, и сошник, который выполнен в виде диагонально расположенных переднего 5 и заднего 6 односторонних вертикальных клиньев. Передний клин 5 снабжен двумя распределительными камерами 7, которые установлены на спинке клина

5 со смещением по высоте относительно друг друга. Распределительные камеры 7 имеют с тыльной стороны вертикальные щели 8, разделенные равномер но расположенными пластинами-дефлекторами 9. Каждая распределительная камера 7 сообщается с дозирующим механизмом 4 через установленные под определенным углом к формирователям

10 потока патрубки-ускорители 11, тукопроводы 12 и делительное устройство 13. Делительное устройство 12 вклю. чает клапан-накопитель 14, выполненный в форме усеченного клина, который подпружинен со стороны противоположной поступлению. удобрений, пружинои

15, механизм привода 16 и кулачок 17.

Предлагаемая форма-клапана-накопителя 14 обеспечивает четкую подачу порций удобрений, направляемых в каждый тукопровод 12, а подпружинивание клапана-накопителя 14 пружиной 15 обеспечивает надежное фиксирование его в крайних положениях. Кулачок 17 установлен, например, на валу отдельного привода (не показан), позволяю-. щего изменять скорость вращения ку5 лачка 17. Возможна установка- кулачка на одном валу с дозирующим механизмом.

Внесение удобрений в почву предлагаемым способом осуществляется с по1О мощью предлагаемого устройства следующим образом.

Агрегат въезжает в заготовку. Орудие заглубляют в почву на глубину, заданную опорным колесом 2, в зависи15 мости от того, под какую культуру под. готавливают почву и вносят удобрения.

При движении орудия закрепленный на раме 1 передний клин 5 нарезает в почве щель, смещая пласт почвы

20 в сторону. Удобрения из бункера 3 че. рез дозирующий механизм 4 поступают в полость делительного устройства 13 где накапливаются до определенной порции. При вращении кулачка 17 д клапан-накопитель 14 с помощью привода 16 переключается из одного положения в другое, и накопленная порция удобрений поступает через один из трубопроводов 12 в сообщенный с ним

ЗО патрубок-ускоритель 11. В патрубке— ускорителе 11 порция удобрений приобретает установившееся движение под опредсленным углом к формирователю 10 потока. Порция удобрений„35 взаимодействуя с формирователем 10 потока и дефлекторными пластинами 9, распределяется согласно размещению корневой системы растений и поступает в верхний или нижний слой почвы, в зависимости от того, в какую рас40 пределительную камеру 7 она попала.

Смещением пласта почвы задним кли>>ом б в сторону щели нарезанной передним клином 5 осуществляется защемление

45 поступившей порции удобрений на необходимой глубине. При этом концентрация удобрений, зафиксированных в верхнем и ни>кием слоях, по глубине зависит от угла установки патрубковускорителей 11 относительно формиро5О вателя 10 потока, Ближе к поверхности поля располагают удобрения при максимальном угле установки патрубка-ускорителя 11 к формирователю 10 потока, и насборот, на большую глубину в слу55 чае минимального угла установки. Длина порций в рядке зависит от частоты переключения клапана-накопителя 14, т.е. от скорости вращения кулачка 17, фиг 2
