Реферат



1 А1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 В 01 Л 2/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ФМЬ, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Н А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ (21) 3769154/23-26 (22) 16 ° 07.84. (46) 15.07.86. Бюл. У 26 (71) Дзержинский ордена Трудового

Красного Знамени завод химического машиностроения (72) В.А.Таран и В.К.Нужин (53) 66.099,2 (088.8) (56) Авторское свидетельство СССР

11 - 280288, кл. В 01 J 2/20, 1968. (54)(57) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

ГРАНУЛ ИЗ ПАСТООБРАЗНЫХ МАТЕРИАЛОВ содержащее формователь жгута с горизонтально расположенной головкой, режущие струны, укрепленные на средстве для их перемещения, о т— л и ч а ю щ е е с я тем, что, с целью получения гранул с ровными торцами и упрощения устройства, средство для перемещения. ножей выполнено в виде двух цепей, натянутых на звездочках и расположенных под острым углом к горизонтальной плоскости, а струны укреплены на цепях с помощью П-образных пластин.

1243801

Изобретение относится к устройствам для получения гранул при помо. щи срезающих струн и может быть использовано в химической, нефтехимической, пищевой и других отрас- 5 лях промышленности..

Целью изобретения является получение гранул с ровными торцами н упрощение устройства для получения гранул, различных по высоте и диамет!

О ру, повышение производительности эа счет гранулирования из нескольких ручьев формующего устройства.

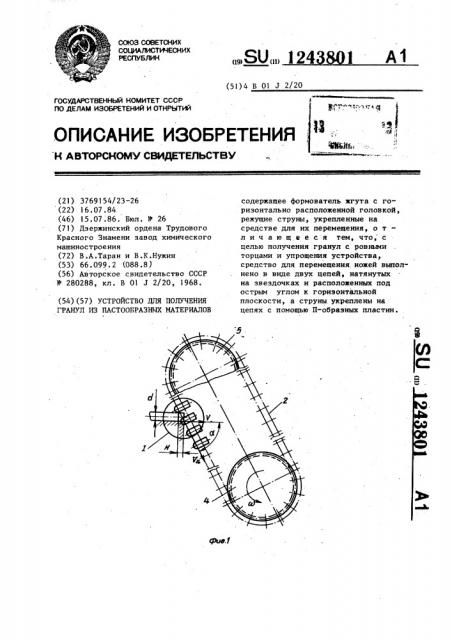

На фиг.1 схематически изображено устройство для получения гранул, 15 общий вид; на фиг.2 — узел 1 на фиг.1; на фиг,3 — разрез А-А на фиг.2; на фиг.4 — разрез Б-Б на фиг.2.

Устройство для получения гранул из пастообразных материалов, содержащее формователь жгута с горизонтально расположенной головкой (не показан), режущие струны 1, укрепленные на средстве для их перемещения.

Средство для перемещения ножей выполнено в виде двух цепей 2 и 3, натянутых на звездочках 4 и 5. Цепи 4 и

5 расположены под острым углом к горизонтальной плоскости. Струны 1 укреплены на цепях 4 и 5 с помощью

П-образных.пластин 6.

Устройство работает следующим образом. Х

Сформованная масса в виде жгута движется из формователя, режется с струной l на гранулы, которые падают в сборочный бункер или на транспортер н доставляется в сушилку.

Для получения гранул с качественными торцами устройство устанавливается под острым углом, величина которого определяется расчетной формулой

c<= are Сов —— п t где И вЂ” высота гранулы, мм; — шаг цепи, м;

h — количество звеньев цепи между двумя соседними

П-образными пластинами, Б результате такой установки струна режет. жгут в вертикальной плоскости и одновременно движется вместе ". ним в горизонтальной плоскости, срез получается перпендикулярным к ней.

Предлагаемое устройство-позволяет повысить надежность работы конструкции эа счет постоянного натяжения струн, получить гранулы с качественными торцами, расширить возможность использования устройства для получения гранул разных по высоте и диаметру, повысить производи« тельность эа счет гранулирования нескольких жгутов одновременно в зависимости от конструкции формовате,ля.

1243801 ф -Я лойрюулю

Р-д мАрнумо фиа4Составитель P.Ãîðÿèíîâà
