Агрегат питания электрофильтра

Агрегат питания электрофильтра

Иллюстрации

Показать все

Реферат



Изобретение относится к области электротехники и может быть использовано в качестве источника питания электрофильтра при электрической очистке газов. Цель изобретения - повьшение надежности и снижение потерь электроэнергии. Агрегат питания электрофильтра содержит источник постоянного напряжения 1, который через датчик тока 2 соединен с электрофильтром 3. Параллельно электрофильтру 3 включен импульсный источник 4. Управляющий вход импульсного источника 4 связан с генератором 5 управляющих импульсов через контакт 6 реле 7, катушка которого включена параллельно датчику тока 2. Введение реле 7 обеспечивает отключение импульсного источника 4 при запертой короне, что предотвращает режим, при котором от импульсного источника 4 происходит заряд емкости запертого электрофильтра 3 до пробивнрго напряжения . Благодаря этому снижается нагрузка на импульсный источник 4 и исключаются дополнительные потери энергии в таком режиме. 1 ил. i (Л го 4ik СО 00 ю ю

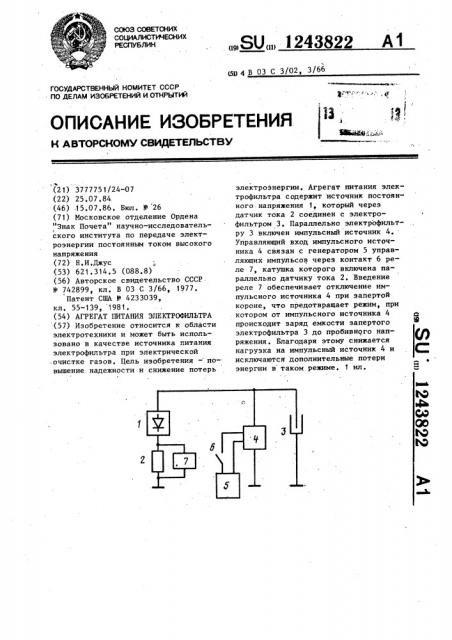

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 В 03 С 3/02 3/66

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

%ВЫЛ;.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

: ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3777751/24-07 (22) 25.07.84. (46) .15.07.86. Бюл. У 26 (71) Московское отделение Ордена

"Знак Почета" научно-исследовательского института по передаче электроэнергии постоянным током высокого напряжения (72) Н.И.Джус (53) 621.314.5 (088.8) (56) Авторское свидетельство СССР

Ф 742899, кл. В 03 С 3/66, 1977.

Патент США У 4233039, кл. 55-139, 1981. (54) АГРЕГАТ ПИТАНИЯ ЭЛЕКТРОФИЛЬТРА (57) Изобретение относится к области электротехники и может быть использовано в качестве источника питания электрофильтра при электрической очистке газов. Цель изобретения - повышение надежности и снижение потерь

„„SU„„1243822 А1 электроэнергии, Агрегат питания электрофильтра содержит источник постоян- ного. напряжения 1, который через датчик тока 2 соединен с электрофильтром 3, Параллельно электрофильтру 3 включен импульсный источник 4.

Управляющий вход импульсного источника 4 связан с генератором 5 управляющих импульсов через контакт 6 реле 7, катушка которого включена параллельно датчику тока 2, Введение реле 7 обеспечивает отключение импульсного источника 4 при запертой короне, что предотвращает режим, при котором от импульсного источника 4 происходит заряд емкости запертого электрофильтра 3 до пробивного напряжения. Благодаря этому снижается нагрузка на импульсный источник 4 и исключаются дополнительные потери энергии в таком режиме. 1 ил.

1243822

Составитель Л,устинкина

Техред П.Олейник

Редактор А.Долинич

Корректор N.Åàðoøè

Заказ 3741/10 Тираж 514

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д„ 4/5

Подписное

Производственно-полиграфическое предприятие, г.Ужгород, ул. Проектная, 4

Изобретение относится к электрической очистке газов.

Цель изобретения — повышение надежности и снижение потерь электроэнергии, На чертеже приведена схема устройства.

Источник 1 постоянного напряжения через датчик 2 тока (шунт) соединен с электрофильтром 3, параллельно которому включен импульсный источник 4.

Управляющий вход последнего связан с генератором 5 через контакт 6 реле 7, катушка которого подключена параллельно шунту.

Устройство работает следующим образом.

Источник 1 постоянного напряжения подает на электрофильтр 3 постоянное напряжение порядка 24-40 кВ. Под действием этого напряжения в злектрофильтре 3 происходит очистка газа и через шунт 2 протекает ток. Реле 7, имеющее небольшую чувствительность (несколько мА), срабатывает и своим контактом 6 подает с генератора 5 импульсы на импульсный источник 4, Частота этих импульсов 25-30 Гц. Под действием этих импульсов импульсный источник 4 формирует импульсы длительностью 20-100 мкс, накладываемые на постоянное напряжение источника

Амплитуда этих импульсов порядка 50 60 кВ. Импульсыинтенсифицируют очистку газа в электрофильтре. При обрыве цепи электрофильтра, например изза запирания коронного разряда, ток через шунт 2 не протекает, реле 7 отключается, контакт 6 размыкается и импульсный источник не подает импульсы на электрофильтр 3, Отключение импульсного источника 4 при запертой короне, осуществляемой схемой,, предотвращает режим, при котором от этого источника происходит

10 заряд емкости "запертого" электрофильтра 3 до пробивного напряжения.

Благодаря этому снижается нагруз= ка на импульсный источник 4, что по15 вышает его надежность. Кроме того, исключаются дополнительные потери энергии в таком режиме.

Ь

Формула из обретения

Агрегат питания электрофильтра, содержащий источник постоянного напряжения, выход которого через датчик тока соединен с выходными выводами

25 для подключения электрофильтра,источник импульсного напряжения, включенный между выходными выводами, и генератор управляющих импульсов, о т— л и ч а ю шийся тем, что, с целью повышения надежности и снижения потерь энергии, в него дополнительно введена реле, катушка которого включена параллельно датчику тока, а

его контакт включен между выходом генератора импульсов и входом источ35 ника импульсного напряжения.
