Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

/ /////// /»

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДЮ СТВЕННЫй КОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3752522/23-26 (22) 20.06.84 (46) .15,07.86. Бюл. У 26 (71) Азербайджанский политехнический институт им, Ч,Ильдрыма и Московский ордена Трудового Красного

Знамени институт инженеров сельскохозяйственного производства им.В. П. Го- рячкина (72) В.И.Тарушкин, Д.Н.Гасанов и А,Я,Гасанова (53) 622.777 (088,8) (56) Авторское свидетельство СССР

1Ф 680762, кл. В 03 С 7/02, 1976.

Авторское свидетельство СССР

У 1079298, кл, В 03 С 7/02, 1984.

„„SU„„> 243824 А 1 (54) (57) ДИЭЛЕКТРИЧЕСКИЙ СЕПАРАТОР, содержащий систему электродов чере-. дующейся полярности, загрузочный бункер, приемники продуктов разделения и установленный на валу диэлектрический рабочий орган, о т л и ч а— ю шийся тем, что, с целью повышения точности процесса разделения, рабочий орган выполнен в виде соосно расположенных тел вращения с образующими в виде параболы, а чередующиеся по полярности электроды расположены между ними и выполнены в виде шайб, снабженных зубцами по внешней поверхности, 1243824

I ячей ка, шт

II.I я чей ка, шт, Способ

42 2 8 3 9 ?О 2 1-2 6 12 1 5 2 0 5 0 8 1 2

Прототип

4 2,2-2,5

7 2,9-3,2

5 1,2-2,6

3 1,5-1,8

2 1,6-1,7

Эффективность Е

85,8

Изобретение относится к разделению сыпучих материапов в электрическом поле и может быть использовано в сепьском хозяйстве для сепарации семян, Цель изобретения †. повышение точности процесса разделения.

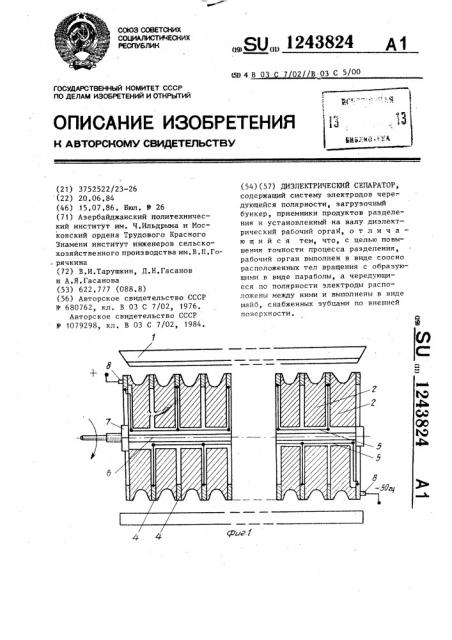

На фиг.1 показан диэлектрический сепаратор; на фиг.2 вЂ, то же, вид сбоку, Диэлектрический сепаратор содержит загруздчный бункер 1, (тела вращения) диэлектрические цилиндры 2, образующие которых являются параболами, при этом цилиндры с противоположных внутренних сторон имеют пазы 3для выводовпитания,электроды 4 в виде шайб с внешними зубцами для создания неоднородного поля, которые через один соединяются с выводами 5, вал 6, на который насаживаются чередующиеся диэлектрические цилиндры 2, и электроды 4, которые затем затягиваются гайкой 7, щеки 8 для питания, щеточное устройство 9 для очистки от прилипших семян и приемники 10.

Диэлектрический сепаратор работает следующим образом, Семена из загрузочного бункера 1 попадают на рабочую поверхность горизонтально вращающихся диэлектрических цилиндров 2, образующие которых являются Параболой, между цилиндрами расположены электроды 4 в виде шайб с внешними зубцами, которые создают в рабочей зоне электрическое поле, Семена, попадая на рабочую по1 верхность диэлектрического сепарато"

2 ра, поляризуются и притягиваются к ней. В зависимости от электрофизических свойств и веса в нижней части рабочей поверхности диэлектрического сепаратора семена отрываются и при отрыве, увлекаясь вращающимися электрическим полем, попадают в разные ячейки приемника 10, а не оторвавшиеся, в основном мелкие, очища10 ются щеточным устройством 9, В таблице показаны экспериментальные результаты по очистке семян люцер-ны, точность разделения приведена от веса по сравнению с прототипом. При

15 сепарации 100 шт семян различных размеров с влажностью 8,4% отсепарированные семена подсчитывались в каждой отдельной ячейке приемника и взвешивались на торзионных весах с

20 пределом измерений до 20 мг, В ячейку попадали тяжелые семена, во йн ячейку — средние семена, в н ячейку — легкие семена, в ч ячейку наилегчайшие, 25 . Техническим преимуществом электрического сепаратора является то, что рабочий орган, выполненный в виде тел вращения с образующей в виде параболы, значительно увеличивает

5б неоднородность электрического поля в рабочей зоне, а чередующиеся по по,лярности электроды, выполненные в виде шайб с внешними зубцами, расположенные между телами вращения, соз35 ,цавая вращающееся электрическое поле, увеличивают веер семян, что позволяет повысить точность процесса сепарации на 4,6%. (12438 4

-Продолжение таблицы

47 2 8 3 9 24 2 1 2 6 12 1 5 2 0 5 0 8 1 2

Изобретение

2 1,8-3,0 2 2, 1-2,4

3 2ь3-2ю5

2, 1,6--1,8

2 1,5-1,7

Эффективность, Ж. 90,4
