Устройство для определения влажности волокнистых материалов, зерна или т.п.

Устройство для определения влажности волокнистых материалов, зерна или т.п.

Иллюстрации

Показать все

Реферат



Кл, асс 421, 9 -

¹ 1244О1

Г

Ь»

".ППТ : НТ НЙ ИЗОБРЙТЙНИЙ

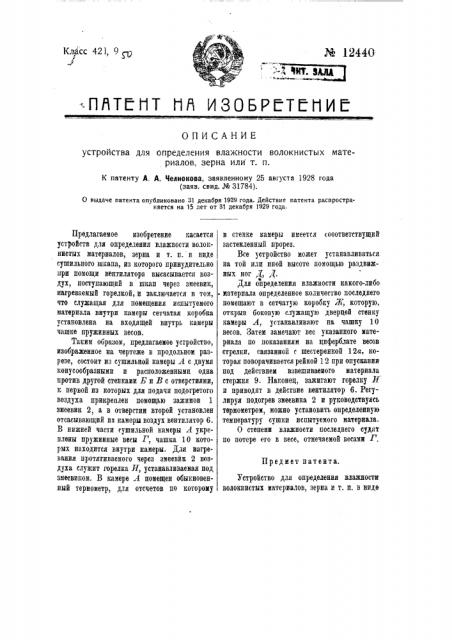

ОПИСАНИЕ устройства для определения влажности волокнистых материалов. зерна или т. п.

К патенту A. Д. Мелконова, заявленному 25 августа 1928 года (заяв. свид. PR 31784).

0 выдаче патента опубликовано 31 декабря 1929 года. Действие патента распространяется на 15 лет от 31 декабря 1929 ropà.

Предмет патента.

Предлагаемое изобретение касается устройств для определения влажности волокнистых материалов, зерна и т. п. в виде сушильного шкапа, из которого принудительно при помощи вентилятора высасывается воздух, поступающий в шкап через змеевик, нагреваемый горелкой, и заключается в том, что служащая для помещения испытуемого материала внутри камеры сетчатая коробка установлена на входящей внутрь камеры чашке пружинных весов.

Таким образом, предлагаемое устройство, изображенное на чертеже в продольном разрезе, состоит из сушильной камеры А с двумя конусообразными и расположенными. одна против другой стенками Ю и В с отверстиями, к первой из которых для подачи подогретого воздуха прикреплен помощью зажимов 1 змеевик 2, а в отверстии второй установлен отсасывающий из камеры воздух вентилятор 6.

В нижней части сушильной камеры Л укреплены пружинные весы Г, чашка 10 которых находится внутри камеры. Для нагревания протягиваемого через змеевйк 2 воздуха служит горелка Л; устанавливаемая под змеевиком. В камере Л помещен обыкновенный термометр, для отсчетов по которому в стенке камеры имеется сооответетвущий застекленный прорез.

Все устройство может устанавливаться на той или иной высоте помощью раздвижных Hor Д; Д.

Для определения влажности какого-либо

° материала определенное количество последнего помешают в сетчатую коробку Õ, которую, открыв боковую служащую дверцей стенку камеры А, устанавливают на чашку 10 весов. Затем замечают вес указанного материала по показаниям на циферблате весов стрелки, связанной с шестеренко" 1 2а, которая поворачивается рейкой 12 при опускании под действием взвешиваеиого материала стержня 9. Наконец, зажигают горелку Л и приводят в действие вентилятор 6. Регулируя подогрев змеевика 2 и руководствуясь термометром, можно установить определеннув температуру сушки испытуемого материала.

О степени влажности последнего судят по потере его в весе, отмечаемой весами I .

Устройство для определения влажности волокнистых материалов, зерна и т. п. в виде сушильного шкапа, из которого принудительно при помощи вентилятора высасывается воздух, поступающий в шкап через змеевик, .иагреваемый горелкой, характеризующийся тем, что служащая для помещения испытуемого материала внутри камеры А сетчатая коробка

Ж установлена на входящей внутрь камеры А чашке 10 пружинных весов Г. ты. «пвчмный трухэ.
