Аэротенк для биологической очистки сточных вод

Аэротенк для биологической очистки сточных вод

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„.SU» 244109

А1 (51)4 С 02 Г 3 12

6 (1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3797764/23-26 (22) 08,10.84 (46) 15.07.86.Вюл. Р 26 (71) 10жный научно-исследовательский институт гидротехники и мелиорации (72) А.И.Фабриков и Ю.И,Каменев (53) 638. 356 (088. 8) (56) Авторское свидетельство СССР

N 1057435, кл. С 0? Г 3/02, 1982, (54)(57) ЛЭРОТЕНК ДЛЯ БИОЛОГИЧЕСКОЙ

ОЧИСТКИ СТОЧНЫХ ВОД, содержаший резервуар, разделенный перемычкой с окнами йа камеры аэрации и отстаивания, разделительную перегородку в камере аэрации, аэратор, подводящий и отводящий патрубки, о т л и ч а ю79 у шийся тем, что, с целью повышения степени очистки сточных вод путем обеспечения перемешивани» илоной смеси и регулирования циркуляцнонного расхода активного ила, аэратор уев тановлен горизонтальHo на уровне под— водящего патрубка и вблизи от него, раздслптельная перегородка размещена в камере аэрации с уклоном в сторону аэратора, снабжена струенапрагляющим выступом, верхняя кромка перегородки расположена на уровне оси аэратора, а нижняя — над днищем камеры à-)pB ции, перемычка установлена с возможностью вертикального иеремешення и снабжена нижним козырьком-затвором, 1244109

Изобретение относится к очистным сооружениям малой канализации и предназначено для очистки бытовых и близких к ним по своему составу сельскохозяйственных сточных вод.

Целью изобретения является повышение степени очистки сточных вод путем обеспечения перемешивания илоной смеси и регулирования циркуляционного расхода активного ила.

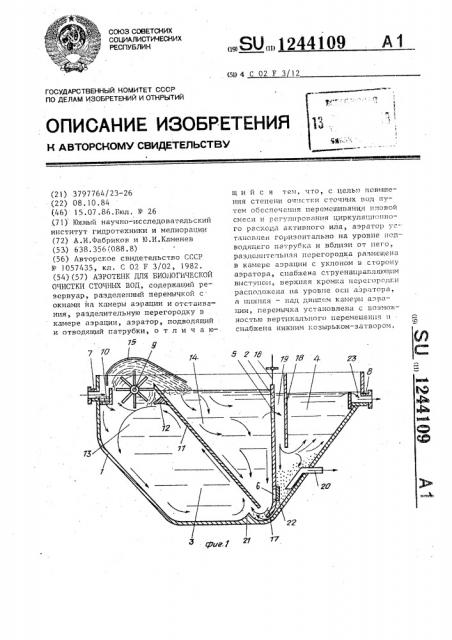

На фиг.l показан предлагаемый аэротенк с подвижной перемычкой в нижнем положении, продольньп разрез; на фиг,2 — аэротенк с подвижной перемычкой в верхнем положении, продольный разрез.

Аэротенк содержит резервуар 1, разделенный перемычкой 2 на камерь! аэрации 3 и отстаивания 4. В перемычке выполнены верхнее 5 и нижнее

6 окна. Аэротенк имеет патрубки 7 и 8 соответственно для подвода и отвода обрабатываемой воды, а также механический поверхностный аэратор 9 роторного типа, расположенный на уровне подводящего патрубка и вблизи от него в месте слива из распределительного лотка 10. В камере 3 аэра— ции установлена разделительная перегородка 11, размещенная с уклоном в сторону аэратора и снабженная струенаправляющим выступом 12, Верхняя кромка перегородки ll расположена на уровне оси аэратора 9, а нижняя кромка — над днищем камеры аэрации, Перегородка 11 образует в камере аэрации два сообщающихся аэрационных отсека 13 и 14 пониженного уровня воды и повышенного, создаваемого аэратором 9, имеющим кожух 15, Вертикальная перемычка 2 установлена с возможностью вертикального перемещения с помощью винтового подъемника !

6 и снабжена козырьком-затвором 17, В камере 4 отстаивания перегородка

l8 образует отделение 19 дегазации, под которым установлен илопровод 20.

В нижней части камеры 3 размещен струенаправляющий выступ 21, нижнее окно 6 перегородки 2 имеет подвижную поперечную пластину 22 в качестве затвора, а отводящий патрубок 8— сборный лоток 23, Площадь перепускных окон 6 равна площади сечения щели между наклонной перегородкой 11 и козырьком-затвором 17 при нижнем расположении вертикальной подвижной перегородки 2, .а также площади сечения щели между козырьком-затвором !7 и дном аэротенка при верхнем расположении вертикальной подвижной перегородки 2, которая рассчитана таким образом, чтобы обеспечить достаточные скорости истечения иловой смеси для ее интенсивного перемешивания, циркуляции, вовлечения активного ила из отстойника в зону аэрации.

Предлагаемый аэротенк работает следующим образом, Сточная жидкость, через патрубок 7 (фиг„l, 2) и распределительный лоток 10 поступает в аэрационный отсек 13 пониженного уровня воды.

В результате вращения механического аэратора 9 происходит перемещение иловой смеси из аэрационного отсека 13 в аэрационный отсек 14. Та2О ким образом, поперечная наклонная перегородка II, разделяя аэрационную камеру на два аэрационных отсека меньшего объема, создает более интенсивную циркуляцию в камере и

2 повьппенный уровень иловой смеси в аэрационном отсеке 14 по сравнению с аэрационным отсеком 13. Такой перепад уровней обеспечивает направленное движение иловой смеси из одного

:Щ отсека в другой через щель, образованную наклонной перегородкой ll u

Г козырьком-затвором 17, при нижнем положении вертикальной подвижной перегородки 2 (фиг,l) или (фиг.2) через перепускные окна 6, коническую часть с тстойной камеры и пространство между дном аэротенка и козырькомзатвором 17, принимая направление стру енаправляющего выступа 21, усиливая циркуляцию в аэрационной ка)I Q мере. 3., Поперечный струенаправляющий выступ 12,, смонтированный в верхней части наклонной перегородки 11 со стороны аэрационного отсека 13, повышает эффект циркуляции иловой смеси, Между верхней частью струенаправляющего выступа 12 и вращающимися лопатками аэратора 9 создается повьппенная турбулентная зона, где срывающаяся с лопаток аэратора иловая смесь дополнительно насыщается кислородом воздуха и принимает необходимое направление движения в общей циркуляции иловой смеси в аэрационной камере.

Иловая смесь (фиг.! и 2) из аэрационного отсека 14 через перепускные окна 15, пройдя отделения !9 дегазации., поступает в отстойную камеру 4, 1244109

14 g g 16

3 gue

ВНИИПИ .Заказ 3766/24 Тираж 864 Подписное

Произв.-полигр. пр-тие, г. Ужгород, ул, Проектная, 4

В отстойной камере очищенная сточная жидкость поступает в сборный лоток

23 и через патрубок 8 отводится за пределы аэротенка, а осевший в конической части камеры 4 ил под действием направляемых потоков иловой смеси из аэрационного отсека 14 (фиг.2) вновь поступает в зону аэрации, состоящую из отсеков 13 и 14.

Перемещение вертикальной подвиж в т0 ной перегородки 2 (фиг,l,2) вверх или вниз и фиксирование ее в определенном промежуточном положении приводит к изменению количества иловой смеси, поступающей из аэрационного отсека 14 в аэрационный отсек 13 через нижние перепускные окка 6, что обеспечивает регулирование циркуляционного расхода активного ила для создания необходимого оптимального режима работы аэротенка. При никнем крайнем положении вертикальной подвижной перегородки 2 (фиг.l) междукозырьком-затвором 17 и дном аэротенка остается небольшая циркуляцион- ная щель для устранения опасности залеживания активного ила и обеспечение возможности непрерывного поступления его в аэрационную зону в минимальном количестве. Удаление избыточного ила за пределы аэротенка осуществляется из конической часги отстойной зоны по илопроводу 20, Преимущество предлагаемого устройства заключается в интенсификации процесса перемешивания иловой смеси за счет того, что поперечная наклонная недоходящая до дна перегородка со струенаправляюшим выступом разделяет зону аэрации на два аэрационных отсека и позволяет создать в них, например; механическим азратором перепад уровней иловой смеси. При этом выполнение вертикальной перегородки, отделяющей зону аэрации от зоны отстаивания, подвижной, оборудование ее козырьком-затвором, нижними перепускными .окнами и дополнительно неподвижной поперечной пластиной позволяют изменять Количество та .равляемого TIoòîê 1 иловой смеси. поступающего иэ аэрационного отсека повьппенного .уровня в аэрационный отсек пониженного уровня через коническую часть отстойной ка :еры.

Варьируя шириной открытия нижних ттерепускных окон,. в зону аэрации из зоны отстаивания вовлекается разли - .— ный объем активного ила, что обеспечивает эффективную очистку при изменении в широких пределах расхо;.,ов сточных вод. Это важно, наттрнмер, при больших коэффициентах н равно.мерности отведения сTî÷íèõ нод:. т малых населенных пуHKT07 ч . Рльст(о хозяйственных объектов.
