Реферат



Устройство предназначено для оснащения рабочих мест, находящихся на высоте , при производстве монтажа технологического оборудования. Целью изобретения яв ляется повыщение удобства эксплуатации и сокращение времени на переустановку. Устройство содержит рабочую площадку I, установленную на каркасе 2, который опирается на колесные опоры 3 и 4. Одна из сторон каркаса 2 выполнена в виде лестницы 5, нижняя ступень 6 которой подпружинена и закреплена на полуосях 7. Полуоси объединяют подвижные колесные опоры 4, соединенные с осью вращения 10. При этом нижняя ступень 6 взаимодействует с подвижными колесными опорами через упоры 8, установленные на ней. 2 ил. 7 10 (Л го 4 N to О5 Фиг,.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 E 04 G 3/10

Ч 11

7 10

Фиг.1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3849584/29-33 (22) 24.01;85 (46) 15.07.86. Бюл. № 26 (72) Б. П. Широнин и Г. В. Твердохлеб (53) 69.057.67 (088.8) (56) Эстакады OP-16355. Проспект ЦНИИТЭМ, ГосНИТИ, 1982.

Авторское свидетельство СССР № 822764, кл. Е 04 G 1/34, 1976. (54) ПЕРЕДВИЖНЫЕ ПОДМОСТИ (57) Устройство предназначено для оснащения рабочих мест, находящихся на высоте, при производстве монтажа технологичес,. SU„„1244261 д 1 кого оборудования. Целью изобретения является повышение удобства эксплуатации и сокращение времени на переустановку. Устройство содержит рабочую площадку 1, установленную на каркасе 2, который опирается на колесные опоры 3 и 4. Одна из сторон каркаса 2 выполнена в виде лестницы 5, нижняя ступень 6 которой подпружинена и закреплена на полуосях 7. Полуоси объединяют подвижные колесные опоры 4, соединенные с осью вращения 10. При этом нижняя ступень 6 взаимодействует с подвижными колесными опорами через упоры 8, установленные на ней. 2 ил.

1244261 стиг. 2

Составитель В. Сукачев

Редактор А. Огар Техред И. Верес Корректор О. Луговая

Заказ 3781/32 Тираж 718 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

Изобретение относится к оборудованию для оснащения рабочих мест, находящихся на высоте, при производстве монтажа технологического оборудования.

Цель изобретения — повышение удобства эксплуатации и сокращение времени на переустановку передвижных подмостей.

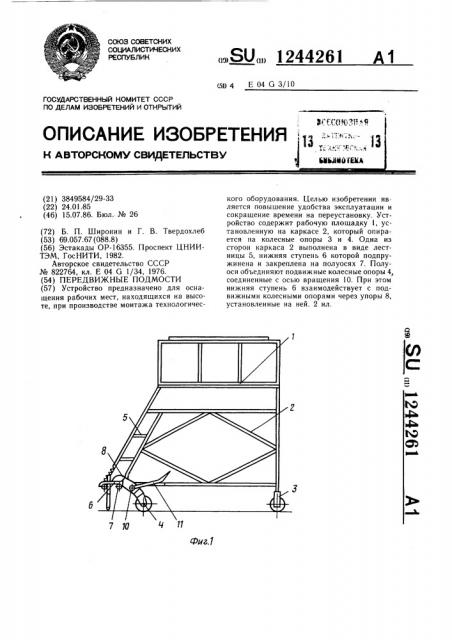

На фиг. 1 изображены передвижные подмости в рабочем положении; на фиг. 2— то же, в транспортном положении.

Передвижные подмости содержат рабочую площадку 1, установленную на каркасе

2, который опирается на колесные опоры

3 и 4. Одна из сторон каркаса выполнена в виде лестницы 5, нижняя ступень 6 которой установлена на полу<@ях 7,,подвешена на пружинах и оборудована упорами 8. На концах лестницы 5 установлены стопоры 9.

Одна из опор 4 выполнена подвижной, закреплена на оси 10 вращения и снабжена педалью 11, служащей для установки подвижных опор в транспортное положение. Подпружиненная нижняя ступень 6 связана с подвижной опорой 4 через упоры 8.

Рабочий, поднимаясь на площадку 1 по лестнице 5, наступает ногой на подпружиненную нижнюю ступень 6, которая, поворачиваясь на полуосях 7 против часовой стрелки до ограничителя, растягивает пружину и выводит из контакта упоры 8 подвижных опор.

Подвижные опоры, освобождаясь от упоров 8 под действием силы тяжести, поворачиваются на оси против часовой стрелки и поднимают закрепленную на ней педаль

11. Подмости опускаются, устанавливаются на пол и стопорятся от самопроизвольного перемещения стопором 9. По окончании работ рабочий спускается по лестнице 5 на пол и нажимает ногой на педаль 11, 5 которая, опускаясь вниз, поворачивает ось по часовой стрелке и закрепленные на ней опоры 4. Под действием пружины подвижная подпружиненная ступень 6 поворачивается на полуосях 7 по часовой стрелке и вводит в контакт упоры 8, закрепленные на ней, фиксируя подвижные опоры. Подмости выравниваются и устанавливаются в транспортном положении на четырех колесах.

Устройство готово для передвижения на другое рабочее место.

Формула изобретения

Передвижные подмости для производства монтажных работ, содержащие рабочую площадку, смонтированную на каркасе с колесными опорами, и стопорное устройство с рычажной системой, отличающиеся тем, что, с целью повышения удобства эксплуатации и сокращения времени на переустановку подмостей, одна из сторон каркаса выполнена в виде лестницы, нижняя ступень которой подпружинена и закреплена на полуосях, объединяющих подвижные колесные опоры, соединенные с осью вращения, при этом нижняя ступень взаимодействует с подвижными колесными опорами через упоры, установленные на нижней ступени.
