Изобретение относится к приборостроению . Для расширения диапазона дозирования в устройство введены пневмоцилиндры 19, 20, поршни 21 и 22 которых соединены с соответствуюш,ими штоками 14 и 15. При циклах нагнетания дозируемой жидкости поршни 12 и 13 перемещаются усилием , развиваемым поршнями под действием сжатого воздуха, подаваемого через элементы 23 коммутации воздуха в пневмоцилиндры 19, 20. Перекрывание по времени циклов нагнетания обоих пневмоцилиндров обеспечивает непрерывную передачу вращательного движения через штоки 14 и 15 и кулачки 16, 17 на барабан 6. Самотормозяшая червячная передача 9 предотвращает передачу вращательного движения на привод дозатора 2 ил. о ю 4 4 4 СО to NO Ф1Аг.1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (594 G01 F 11 06

ВСргецр; .13

<" ЛИОТЕКЛ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 853399 (21) 3829833/24-10 (22) 20.12.84 (46) 15.07.86. Бюл. № 26 (72) И. В. Мещеряков (53) 532.14 (088.8) (56) Авторское свидетельство СССР № 853399, кл. G 01 F ll/06, 1981. (54) ДОЗАТОР НЕПРЕРЫВНОГО ДЕЙСТВИЯ (57) Изобретение относится к приборостроению. Для расширения диапазона дозирования в устройство введены пневмоцилиндры 19, 20, поршни 21 и 22 которых сое.Я0,» 1244492 A 2 динены с соответствующими штоками 14 и 15.

При циклах нагнетания дозируемой жидкости поршни 12 и 13 перемещаются усилием, развиваемым поршнями под действием сжатого воздуха, подаваемого через элементы 23 коммутации воздуха в пневмоцилиндры !9, 20. Перекрывание по времени циклов нагнетания обоих пневмоцилиндров обеспечивает непрерывную передачу вращательного движения через штоки 14 и 15 и кулачки 16, 17 на барабан 6. Самотормозящая червячная передача 9 предотвращает передачу вращательного движения на привод дозатора 2 ил.

1244492

Формула изобретения

Фиа.2

Составитель В. Ермаков

Редактор Л. Пчелинская Техред И. Верес Корректор Т. Колб

Заказ 3905/43 Тираж 705 Под.пи с кое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к приборостроению.

Цель изобретения — расширение диапазона дозирования.

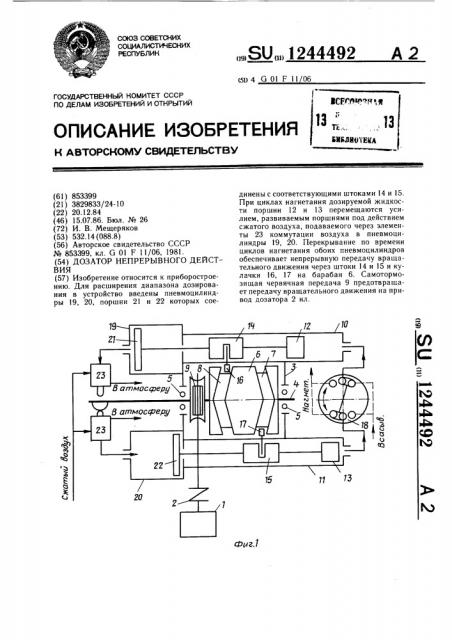

На фиг. 1 изображен дозатор непрерывного действия; на фиг. 2 — устройство согласования направления движения поршней пневмоцилиндров с движением штока поршней с бесконтактными переключателями на фотодиодах, вариант выполнения.

Дозатор состоит из электропривода 1 с

10 муфтой 2, корпуса 3, в котором на валу 4 и подшипниках 5 установлен барабан 6 с винтовыми канавками — правой 7 и левой 8, и самотормозящейся червячной передачей 9.

С двух сторон от барабана расположены цилиндры 10 и 11 для всасывания и нагнетания дозируемой жидкости с поршнями 12 и 13, соединенными со штоками 14 и 15, в которых укреплены кулачки 16 и 17, взаимодействующие с винтовыми канавками барабана 6. Цилиндры 10 и 11соединены с 20 клапанами 18 всасывания и нагнетания. Соосно со штоками 14 и 15 установлены пневмоцилиндры 19 и 20 с поршнями 21 и 22, которые соединены с соответствующими штоками 14 и 15.

Питание пневмоцилиндров 19 и 20 сжатым воздухом при циклах нагнетания осуществляется элементами 23 коммутации (золотниковымн переключателями), управляемыми кулачком, насаженным на вал 4 барабана или электропневматическими клапанами (фиг. 2), управляемыми бесконтактными переключателями на фотодиодах 24 и 25 посредством шторок 26 и 27, укрепленных на штоках 14 и 15. При циклах всасывания полости цилиндров 19 и 20 через устройства коммутации 23 сообщаются с атмосферой.

Дозатор работает следующим образом.

Вращательное движение от электропривода 1 с муфтой 2 через самотормозящую червячную передачу 9 передается барабану 6, винтовые канавки 7 и 8 которого задают циклограмму движения поршней

12 и 13 через штоки 14 и 15 и кулачки 16 и 17. Перемещение поршней 12 и 13 при циклах нагнетания осуществляется усилиями, развиваемыми поршнями 21 и 22 пневмоцилиндров 19 и 20, так как в это время в каждый из них через элементы 23 коммутации воздуха подается давление сжатого воздуха и осуществляется сообщение их с атмосферой в циклы всасывания. Так как циклы нагнетания обоих цилиндров перекрываются по времени, то непрерывно от поршней пневмоцилиндров через штоки и кулачки на барабан передается вращательное движение посредством винтовых канавок, но самотормозящая червячная передача предотвращает передачу вращательного движения на привод дозатора.

Дозатор непрерывного действия позволяет посредством маломощного электропривода задавать частоту вращения барабана и циклограмму движения поршней дозатора значительных габаритов, а нагнетание осуществлять пневмоцилиндрами соответствующей мощности.

Дозатор непрерывного действия по авт. св. № 853399, отличающийся тем, что, с целью расширения диапазона дозирования, в него введены два пневмоцилиндра с элементами коммутации воздуха, устройство согласования направления движения поршней пневмоцилиндров с движением штоков поршней, причем поршни пневмоцилиндров соединены с соответствующими штоками поршней, а привод связан с барабаном механизма переключения перемещения поршней через самотормозящую червячную передачу.
